Dialogue Homme-Machine » Schneider Electric » Commutateurs A Came

Information(s) non contractuelle(s)

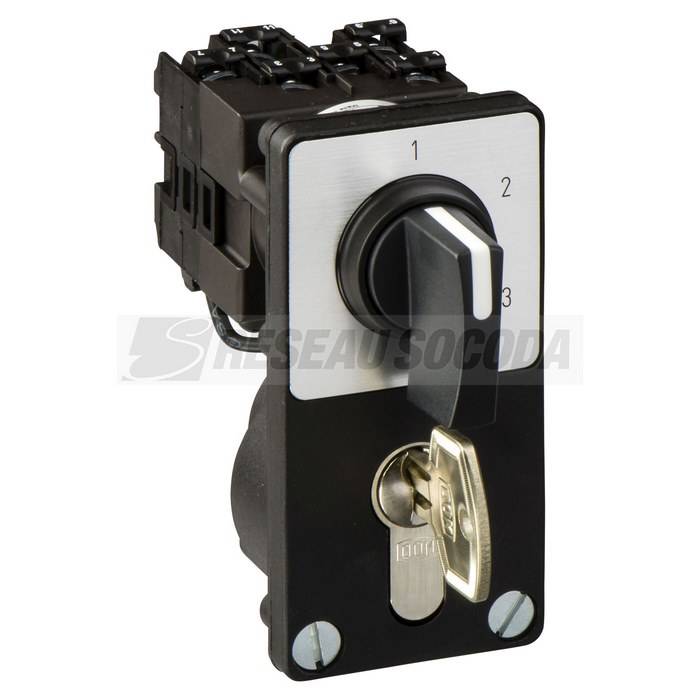

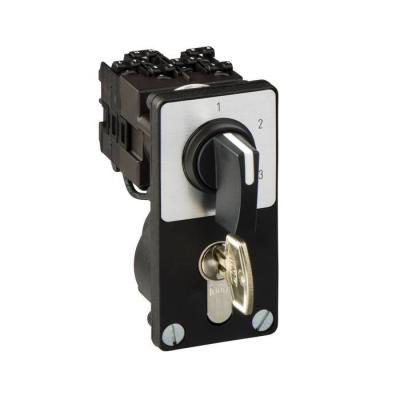

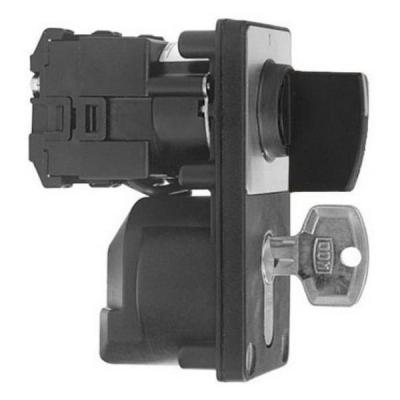

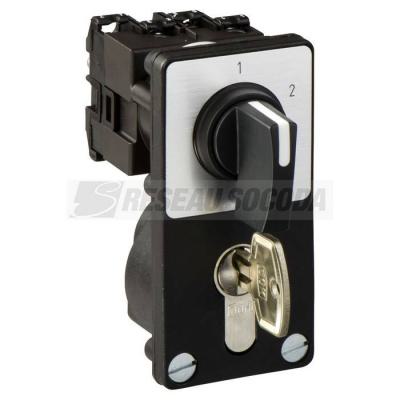

Harmony - commutateur à cames à gradins - 2 pôles - 60° - 12A - fixation par vis

SELECT.GRAD 3POS 2POLES M

Code article : SCHK1F013NZ4

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	636,1440 € / U


	Prix unitaire net HT
	356,3063 € / U
	soit :
	427,5676 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110725759
Réf. fabricant : K1F013NZ4

Informations complémentaires :
Harmony - commutateur à cames à gradins - 2 pôles - 60° -
12A - fixation par vis

Ip :	IP40 se conformer à IEC 529IP40 se conformer à NF C 20-010

Montage :	Montage avant

Poids :	0,17 kg

Type :	Commutateur à came complet

Puissance assignée d'emploi en w :	10500 W AC-21, 500...660 V 3 phases se conformer à IEC 60947-31100 W AC-3, 230 V 3 phases

(ie) courant assigné d'emploi en ca :	1 A à 500 V AC-15 se conformer à IEC 60947-5-12 A à 400 V AC-15 se conformer à IEC 60947-5

Raccordement électrique :	Borniers à vis-étrier captives souple, capacité de serrage: 2 x 1,5 mm²Borniers à vis-étri

Certifications du produit :	CSA 240 V 1 hp monophaséCSA 240 V 3 hp 3 phases 2 pole(s)UL 240 V 1 hp 3 phasesUL 240 V 0,

Normes :	CENELEC EN 50013EN/IEC 60947-3 pour circuit de puissanceEN/IEC 60947-5-1 pour télécommande

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Durée de vie électrique :	1000000 cycle AC-151000000 cycle AC-21500000 cycle AC-23500000 cycle AC-3

Classe de protection contre les chocs électriques :	Classe II se conformer à IEC 536Classe II se conformer à NF C 20-030

Maximum operating rate :	2,5 cyc/mn AC-212,5 cyc/mn AC-232,5 cyc/mn AC-38,333 cyc/mn AC-15

(ui) tension d'isolement :	690 V (degré de pollution 3) se conformer à CEI 60947-1

(uimp) tension assignée de tenue aux chocs :	4 kV en mode isolation6 kV se conformer à CEI 60947-1

Présentation de l'étiquette :	Avec métallisé marquage, 1 - 2 - 3 noir marquage

Tenue aux vibrations :	5 gn (f= 10 150 Hz) se conformer à IEC 68-2-6

Tenue aux chocs mécaniques :	30 gn se conformer à CEI 68-2-27

Protection contre les courts-circuits :	16 A cartouche fusible, type gG

Régulation rohs chine :	Déclaration RoHS pour la Chine

Modèle :	commutateur multi-positions

Type de tête du controleur à came :	Avec plastron 55 x 100 mm

Positions angulaires :	Droite : 0° - 60° - 120°

Fonction du commutateur :	Interrupteur progressif

Fonctionnement des contacts :	A action dépendante

Position 0 :	Sans position Off

Régulation reach :	Déclaration REACh

Mode de fixation :	6 vis O 5,2 mm

Endurance mécanique :	1000000 cycle

Type d'unité de commande :	Noir poignée

Type de raccordement du circuit principal :	borne à vis

Gamme de produits :	Harmony K

Température de l'air ambiant en fonctionnement :	-25 55 °C

Température ambiante de stockage :	-40 70 °C

Courant de court-circuit :	10000 A

Garantie :	18 mois

Hauteur hors tout cao :	100 mm

Hauteur de l'emballage 1 :	9,5 cm

Largeur hors tout cao :	55 mm

Profondeur hors tout cao :	73 mm

Largeur de l'emballage 1 :	10 cm

(ith) courant thermique conventionnel :	12 A

Cadenassage de la commande rotative :	Avec

Angle de commutation :	60 °

(ithe) courant thermique d'emploi sous enveloppe :	10 A

Ouverture positive :	Avec

Longueur de l'emballage 1 :	5 cm

Courant permanent nominal (iu) (a) :	12,0

Classe de protection (ip), face avant :	IP40

Type d'emballage 1 :	PCE

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Puissance de fonctionnement nominale, ca-3, 400 v (kw) :	1,5

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de poles :	2,0

Courant de fonctionnement nominal ca-3, 400 v (a) :	3,3

Nombre de contacts auxiliaires à deux directions :	0,0

Finition de l'élément d'actionnement :	clé

Adapté à une fixation frontale :	Oui

Adapté à un montage intermédiaire :	Oui

Appareil complet dans un boitier :	Oui

Nom de composant :	K1

Description des poles :	2P

Traitement de protection :	TC

Qct :	EA

Nombre seuils de réglage :	3

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : K1F013NZ4 013NZ4 K1F013NZ4 Harmony commutateur a cames gradins 2 poles 60? 12A fixation par vis pôles 3389110725759 schk1f013nz4

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

356,3063 € / U HT
427,5676 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHK1D012ULH COMMUTATEUR LP 3389110978636		76,9380 € / U HT 92,3256 € / U TTC

	SCHK1F013NCH COMMUT.COMPLET FIX.22 3389110979022		56,4114 € / U HT 67,6937 € / U TTC

	SCHK1H014NX CORPS COMMUT. FIX METAL 3389110794984		67,0713 € / U HT 80,4856 € / U TTC

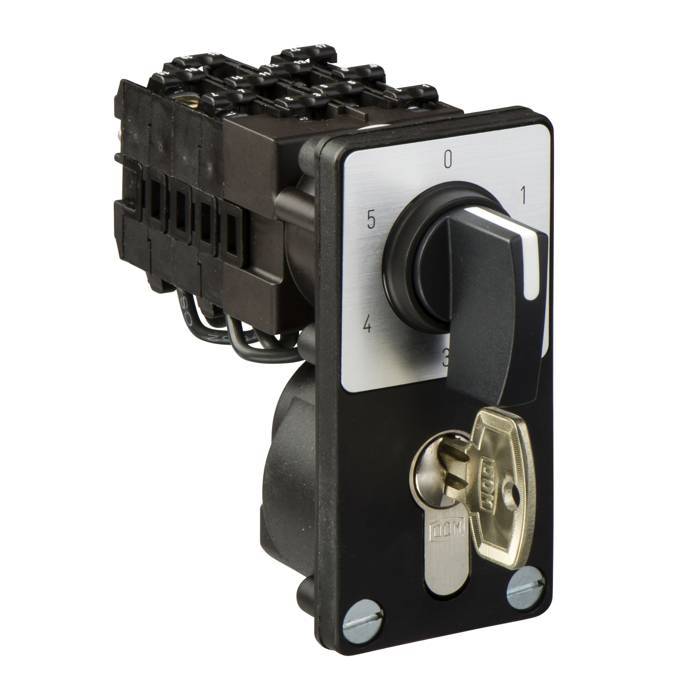

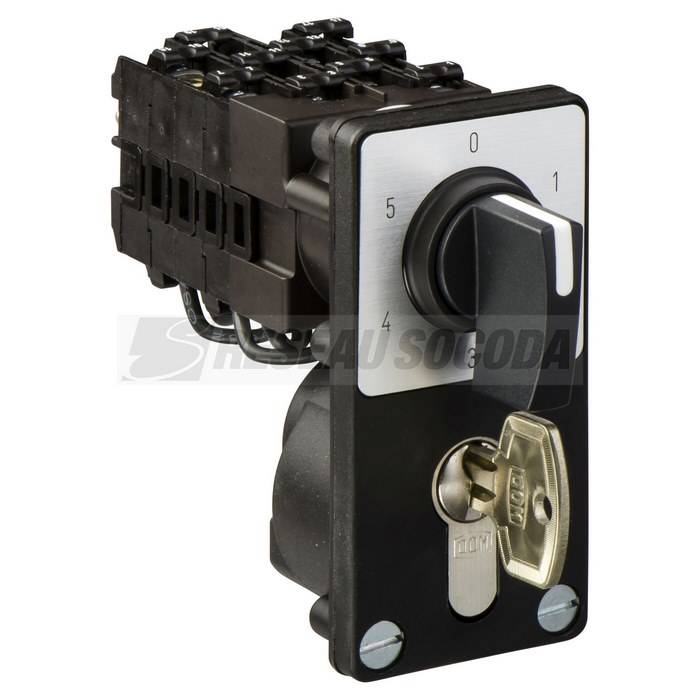

	SCHK1K015NZ4 SELECT.GRAD 5POS 0 2POLES 3389110726145		279,2339 € / U HT 335,0807 € / U TTC
