Contrôle, Commande, Relayage » Schneider Electric » Protections Des Circuits De Ctrle

Information(s) non contractuelle(s)

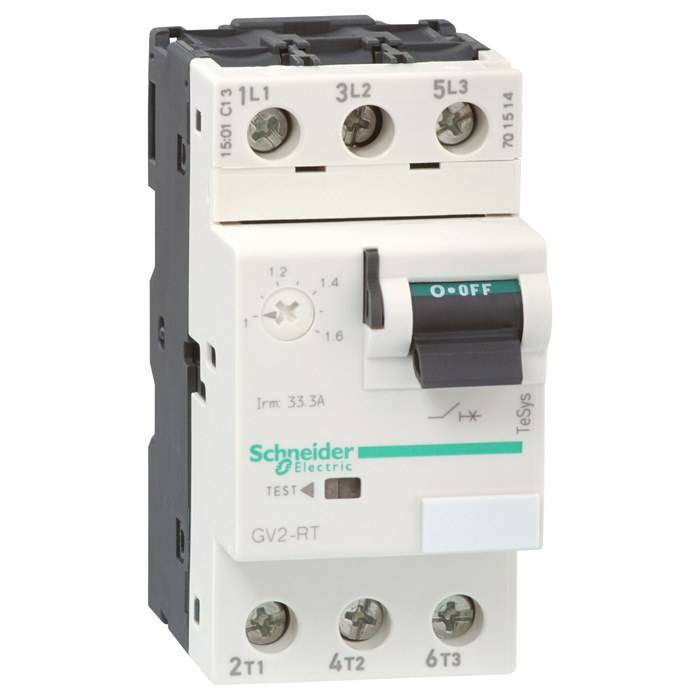

TeSys GV2RT - disj. moteur - 6..10A - 3P 3d - déclencheur magnéto-thermique

DISJ.MOT.6-10 20XIN

Code article : SCHGV2RT14

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	165,5040 € / U


	Prix unitaire net HT
	87,9824 € / U
	soit :
	105,5789 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110520675
Réf. fabricant : GV2RT14

Fabriqué en France

Informations complémentaires :
TeSys - disjoncteur moteur/transfo magnéto-thermique GV2RT
- 3P - commande par maneton - réglage th. 6 à 10A - moteur
: 3/4kW à 400/415 V CA 50/60 Hz (transfo 4/5kW) - courant
déclench. magnétique 200A - borniers à vis-étrier

Gamme :	TeSys

Nom du produit :	TeSys GV2

Type de produit ou équipement :	Disjoncteur

Nom de l'appareil :	GV2RT

Application :	TransformateurMoteur

Type de déclencheur :	Thermique-magnétique

Description des pôles :	3P

Type de réseau :	CA

Catégorie d'emploi :	AC-3 se conformer à CEI 60947-4-1Catégorie A se conformer à CEI 60947-2

Fréquence réseau :	50/60 Hz se conformer à CEI 60947-4-1

Mode de fixation :	Rail DIN symétrique 35 mm: pincéPanneau: vissé (avec plaque adaptatrice)

Position de montage :	Toutes positions

Puissance moteur kw :	1,5 kW à 220/230 V CA 50/60 Hz protection moteur contre le courant de crête élevé2,2 kW à

Pouvoir de coupure :	100 kA Icu à 400/415 V CA 50/60 Hz se conformer à CEI 60947-23 kA Icu à 690 V CA 50/60 Hz

Type de commande :	Par maneton

(in) courant assigné d'emploi :	10:00 AM

Thermal protection adjustment range :	6?10 A

Courant de déclenchement magnétique :	200 A

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz se conformer à CEI 60947-2

(ui) tension assignée d'isolement :	690 V CA 50/60 Hz se conformer à CEI 60947-2

(ith) courant thermique conventionnel :	10 A se conformer à CEI 60947-4-1

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à CEI 60947-2

Puissance dissipée par pôle :	2,5 W

Endurance mécanique :	100000 cycle

Durée de vie électrique :	100000 cycle pour AC-3 à 440 V

Vitesse de commande maximale :	25 cyc/h

Service assigné :	Continu se conformer à CEI 60947-4-1

Couple de serrage :	1,7 N.m sur borniers à vis-étrier

Aptitude au sectionnement :	Oui se conformer à CEI 60947-1

Hauteur :	89 mm

Largeur :	45 mm

Profondeur :	78,5 mm

Normes :	EN/CEI 60947-2EN/CEI 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1

Certifications du produit :	certificat CEI CEULCSACCCEACBVLROS (Lloyds register of shipping)UKCA

Traitement de protection :	TH

Degré de protection ip :	IP20 se conformer à CEI 60529

Tenue aux chocs ik :	IK04

Température de fonctionnement :	-20?60 oC

Température ambiante de stockage :	-40?80 oC

Tenue au feu :	960 oC se conformer à CEI 60695-2-1

Altitude de fonctionnement :	2000 m

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	274 g

Hauteur de l'emballage 1 :	4,7 cm

Largeur de l'emballage 1 :	8,5 cm

Longueur de l'emballage 1 :	9,5 cm

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	24

Poids de l'emballage 2 :	6,944 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type d'emballage 3 :	P06

Nb produits dans l'emballage 3 :	288

Poids de l'emballage 3 :	92,872 kg

Hauteur de l'emballage 3 :	77 cm

Largeur de l'emballage 3 :	60 cm

Longueur de l'emballage 3 :	80 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Profil environnemental :	Profil environnemental du Produit

Garantie :	18 mois

Largeur (mm) :	45,0

Hauteur (mm) :	89,0

Profondeur (mm) :	78,5

Puissance de fonctionnement nominale, ca-3, 400€v (kw) :	4,0

Courant permanent nominal (iu) (a) :	10,0

Nombre de pôles :	3,0

Tension de fonctionnement normale (v) :	690,0

Réglage de courant du déclencheur de surcharge (a) :	6,0

Indice de protection (ip) :	IP20

Avec protection thermique :	Oui

Type de raccordement du circuit principal :	borne à vis

Finition de l'élément d'actionnement :	levier

Technique de déclenchement :	thermomagnétique

Puissance de fonctionnement nominale, ca-3, 230 v (kw) :	2,2

Courant de commutation de court-circuit limite nominal icu à 400€v, ca (ka) :	100,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	200,0

Sensible à une défaillance de phase :	Oui

Type de construction de l'appareil :	appareil complet installé dans un boîtier

Qc unité :	1

Qct :	CT

Qc carton :	24

Mots clés : GV2RT14 RT14 GV2RT14 TeSys GV2RT disj. moteur 6..10A 3P 3d declencheur magneto-thermique disj déclencheur magnéto thermique 3389110520675 schgv2rt14
