Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

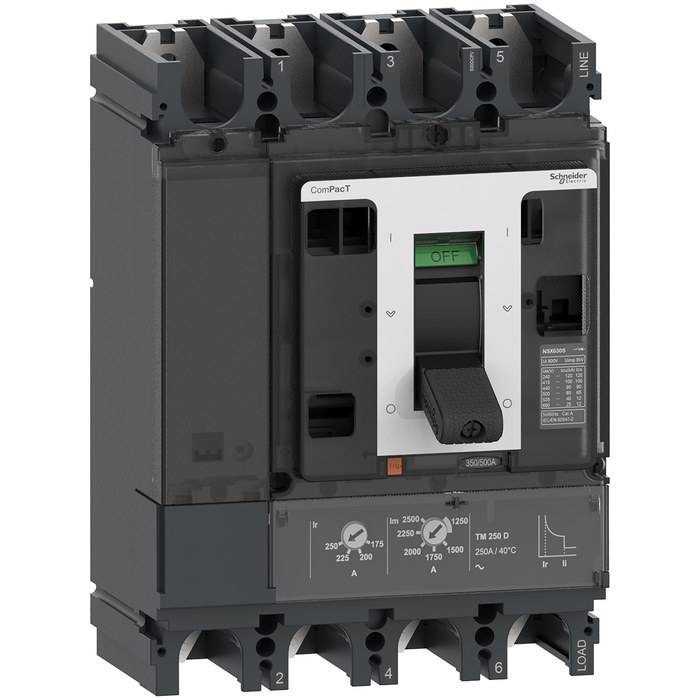

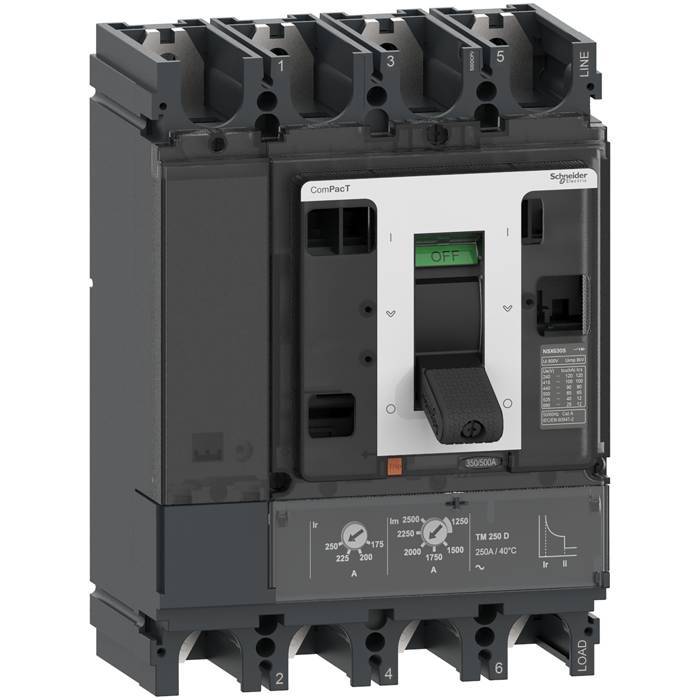

ComPacT NSX630S DC - Disjoncteur CC - TM-DC 500A - 4P4D - 100kA - montage fixe

NSX630SDC DISJ 4P4D 500A

Code article : SCHC63S4TM500D

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	11 441,6400 € / U


	Prix unitaire net HT
	4 566,6064 € / U
	soit :
	5 479,9277 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003453
Réf. fabricant : C63S4TM500D

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX630S DC est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclench. magnéto-thermique
TM-DC 500A, 4P4D PdC S, niveau de performance 100kA 500Vcc,
il dispose d'une cde par maneton pour un montage sur
platine.

Information sur les exemptions rohs :	Oui

Largeur :	185ámm

Pouvoir de coupure nominal en court-circuit de service (ics) :	100ákA à 750 V CC se conformer à CEI 60947-2

Pouvoir de coupure ultime en court-circuit (icu) :	100ákA Icu à 250 V CC 1P se conformer à CEI 60947-2100ákA Icu à 500 V CC 2P se conformer à

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Durée de vie électrique :	1000ácycle à 750 V In2000ácycle à 750 V In/2

(ui) tension assignée d'isolement :	750áV CC se conformer à CEI 60947-2

Nom du produit :	ComPacT NSX DC nouvelle génération

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8ákV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Type de déclencheur :	Thermique-magnétique

Niveau de performance :	S 100ákA 500 V CC

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	500áA à 40á°C

Calibre du déclencheur :	500áA à 40á°C

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Type de raccordement du circuit principal :	borne à vis

Endurance mécanique :	5000ácycle

Nom de l'appareil :	NSX500 DC

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

(ue) tension assignée d'emploi :	750 V CC

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Poids de l'emballage (kg) :	7,299ákg

Hauteur de l'emballage 1 :	14,7ácm

Longueur de l'emballage 1 :	29,1ácm

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Hauteur (h) :	255ámm

Profondeur (p) :	110ámm

Poids :	7,9ákg

Humidité relative :	0à95á%

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	1250,0

Nom du déclencheur :	TM-DC

Pas" de raccordement :	45ámm

Largeur de l'emballage 1 :	20ácm

Courant permanent nominal (iu) (a) :	500,0

Réglage de courant du déclencheur de surcharge (a) :	350,0

Tension assignée (ue) (v) :	750,0

Position du raccordement de circuit principal :	avant

Mode d'installation du disjoncteur :	Fixe

Indice de protection (ip) :	IP30

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	5,0

Relais de signalisation de déclenchement disponible :	Oui

Adapté à un montage de profilés chapeaux :	Oui

Protection intégrée contre les mises à la terre accidentelles :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Pôles protégés :	4t

Type de réseau :	CC

Fonctions de protection du déclencheur :	LI

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur montage fixe c63s4tm500d 3606482003453 schc63s4tm500d
