Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

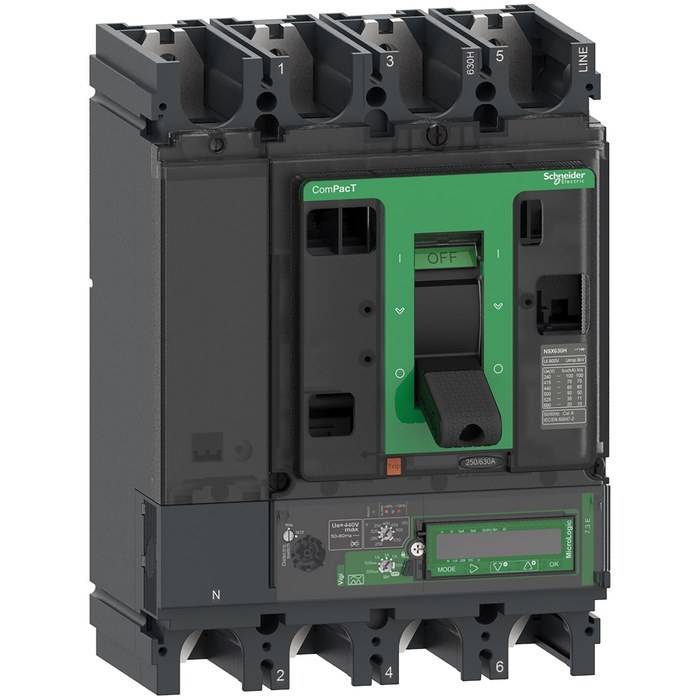

ComPacT NSX630F - Disjoncteur Vigi - MicroLogic 7.3E 570A - 3P3D - 36kA - fixe

NSX630F DISJV 3P3D MIC7.3 570A

Code article : SCHC63F37E570

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	16 831,6200 € / U


	Prix unitaire net HT
	6 697,9890 € / U
	soit :
	8 037,5868 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994639
Réf. fabricant : C63F37E570

Informations complémentaires :
Le disjoncteur Vigi NSX630F est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électro.
MicroLogic 7.3E 570A, 3P3D PdC F, niveau de perf. 36kA
380/415V, il dispose d'une commande par maneton pour un
montage sur platine

Information sur les exemptions rohs :	Oui

Largeur :	105ámm

Pouvoir de coupure nominal en court-circuit de service (ics) :	40ákA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236ákA à 380/415 V CA 50/60 Hz se c

Type :	Classe A

Pouvoir de coupure ultime en court-circuit (icu) :	40ákA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-236ákA Icu à 380/415 V CA 50/60

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Plage de réglage de la temporisation de la protection longue durée (tr) :	15à400ás à 1,5 x Ir0,5à16ás à 6 x Ir0,35à11ás à 7,2 x Ir

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif I?n

Durée de vie électrique :	4000ácycle à 440 V In8000ácycle à 440 V In/2

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0à0,4ás I²t=off0,1à0,4ás I²t=on

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Plage de réglage de la sensibilité de la protection différentielle (i?n) :	300ámA500ámA1áA3áA5áA10áA

Type de produit ou équipement :	Disjoncteur différentiel

Plage réglage de la temporisation de la protection différentielle (?t) :	0áms60áms150áms500áms1ás

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Type de mesure :	Compteur d'énergie

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz

(ui) tension assignée d'isolement :	500áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36ákA 415 V CA

Nom du déclencheur :	Micrologic 7.3 E

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	570áA à 40á°C

Calibre du déclencheur :	570áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type d'afficheur :	Afficheur LCD

Application :	Distribution

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	250...570 A

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5à12 x In

Type de raccordement du circuit principal :	borne à vis

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection différentielle :

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Protection différentielle :	Intégrée

Réglage de la sensibilité de la protection différentielle i?n :	Réglable

Nom de l'appareil :	NSX630F

Pertes de puissance :	45,49áW

Poids :	2,05ákg

Hauteur de l'emballage 1 :	16,8ácm

Largeur de l'emballage 1 :	25,5ácm

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Hauteur (h) :	161ámm

Humidité relative :	0à95á%

Poids de l'emballage (kg) :	7,5ákg

Pas" de raccordement :	45ámm

Profondeur (p) :	86ámm

Longueur de l'emballage 1 :	14ácm

Courant permanent nominal (iu) (a) :	570,0

Réglage de courant du déclencheur de surcharge (a) :	250,0

Tension assignée (ue) (v) :	440,0

Position du raccordement de circuit principal :	avant

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	375,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	855,0

Fonctions de protection du déclencheur :	LSIR

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Indice de protection (ip) :	IP40

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	36,0

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	3,0

Nombre de contacts auxiliaires à deux directions :	7,0

Relais de signalisation de déclenchement disponible :	Oui

Protection intégrée contre les mises à la terre accidentelles :	Oui

Commande motorisée en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur vigi micrologic fixe c63f37e570 3606481994639 schc63f37e570
