Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

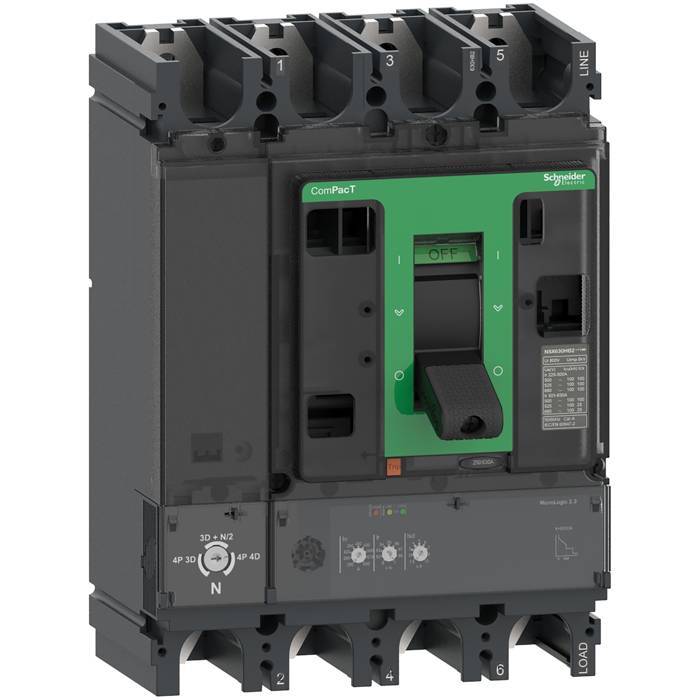

ComPacT NSX400HB2 - Disjoncteur - MicroLogic 2.3 250A - 4P4D - 100kA - fixe

Disj ML2.3 4P4D 250A NSX400HB2

Code article : SCHC40W42D250

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	11 152,0680 € / U


	Prix unitaire net HT
	4 451,0319 € / U
	soit :
	5 341,2383 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481989291
Réf. fabricant : C40W42D250

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX250HB2 est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur MicroLogic 2.3
250A, 4P4D PdC HB2, niveau de perf. 100kA 660/690V, il
dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	250 A à 40 °C

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	100 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2100 kA Icu à 525 V CA 50/60 Hz se

Pouvoir de coupure nominal en court-circuit de service (ics) :	100 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2100 kA à 525 V CA 50/60 Hz se conform

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	3000 cycle à 690 V In6000 cycle à 690 V In/26000 cycle à 440 V In12000 cycle à 440 V In/2

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable 9 positions

Niveau de performance :	HB2 100 kA 690 V CA

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.3

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	250 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Application :	Distribution

Pôles protégés :	3t3t + N/24t

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCMarineEAC

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	70...250 A

Nom de l'appareil :	NSX400HB2

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	7,92 kg

Hauteur de l'emballage 1 :	15,2 cm

Largeur de l'emballage 1 :	20,3 cm

Longueur de l'emballage 1 :	29,2 cm

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	3000 A

Largeur (l) :	185 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Poids :	7,9 kg

Humidité relative :	095 %

Pertes de puissance :	7,5 W

Pas" de raccordement :	45 mm

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Type de réseau :	CA

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur micrologic fixe c40w42d250 3606481989291 schc40w42d250
