Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

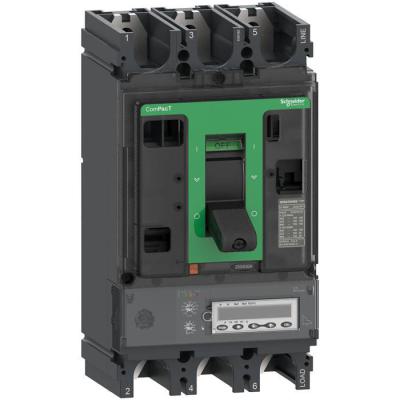

ComPacT NSX400HB2 - Disjoncteur - MicroLogic 6.3E 400A - 3P3D - 100kA - fixe

Dsj ML6.3E 3P3D 400A NSX400HB2

Code article : SCHC40W36E400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	13 513,3920 € / U


	Prix unitaire net HT
	5 393,4876 € / U
	soit :
	6 472,1851 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481989215
Réf. fabricant : C40W36E400

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX400HB2 est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur MicroLogic 6.3E
400A, 3P3D PdC HB2, niveau de perf. 100kA 660/690V, il
dispose d'une commande par maneton pour un montage sur
platine.

Information sur les exemptions rohs :	Oui

Largeur :	140ámm

Pouvoir de coupure nominal en court-circuit de service (ics) :	100ákA à 500 V CA 50/60 Hz se conformer à CEI 60947-2100ákA à 525 V CA 50/60 Hz se conform

Communication des données :	Demande de courant et puissanceMesure de l'énergieMaximètres/minimètresIndicateurs de main

Pouvoir de coupure ultime en court-circuit (icu) :	100ákA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2100ákA Icu à 525 V CA 50/60 Hz se

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	3000ácycle à 690 V In6000ácycle à 690 V In/26000ácycle à 440 V In12000ácycle à 440 V In/2

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Plage de réglage de la temporisation de la protection longue durée (tr) :	15à400ás à 1,5 x Ir0,35à11ás à 7,2 x Ir0,5à16ás à 6 x Ir

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mémoire thermique :	20 minutes avant et après le déclenchement

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouceActivation Ig on/off

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0à0,4ás I²t=off0,1à0,4ás I²t=on

(tg) ground-fault protection time delay adjustment range :	0à0,4ás I²t=off0,1à0,4ás I²t=on

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection courte durée tsd :	Réglable 5 positions

Réglage du capteur de protection contre les défauts terre ig :	Réglable 9 positions

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable 5 positions

Niveau de performance :	HB2 100ákA 690 V CA

Type de mesure :	Compteur d'énergie

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

(ui) tension assignée d'isolement :	800áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 6.3 E

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	400áA à 40á°C

Calibre du déclencheur :	400áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5 à 12 x In

Type d'afficheur :	Afficheur LCD

Application :	Distribution

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	MarineEACCCC

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000ácycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...400 A

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5à12 x In

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSX400HB2

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection différentielle :

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Poids de l'emballage (kg) :	5,882ákg

Poids :	6,05ákg

Hauteur de l'emballage 1 :	15,2ácm

Largeur de l'emballage 1 :	15,2ácm

Longueur de l'emballage 1 :	29,2ácm

Garantie :	18 mois

Pertes de puissance :	19,2áW

Raccordement amont :	Façade

Raccordement aval :	Façade

Hauteur (h) :	255ámm

Profondeur (p) :	110ámm

Humidité relative :	0à95á%

Pas" de raccordement :	45ámm

Courant permanent nominal (iu) (a) :	400,0

Réglage de courant du déclencheur de surcharge (a) :	160,0

Tension assignée (ue) (v) :	690,0

Position du raccordement de circuit principal :	avant

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	600,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	600,0

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Zone de verrouillage sélectif logique zsi :	Avec

Indice de protection (ip) :	IP40

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	3,0

Nombre de contacts auxiliaires à deux directions :	0,0

Commande motorisée en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur micrologic fixe c40w36e400 3606481989215 schc40w36e400
