Protection Equipements & Personnes » Schneider Electric » Inter-Sect.Visu Tarif Jaune <= 400A

Information(s) non contractuelle(s)

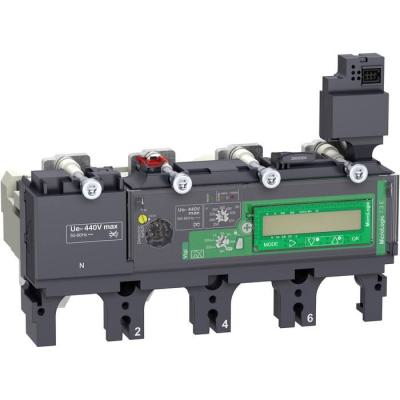

ComPacT NSX - Déclencheur MicroLogic 7.3 E 400A - 4P4D pour NSX400

NSX400 DECL MIC7.3 4P4D 400A

Code article : SCHC4047E400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	10 514,4720 € / U


	Prix unitaire net HT
	4 357,9596 € / U
	soit :
	5 229,5515 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994257
Réf. fabricant : C4047E400

Informations complémentaires :
Le déclencheur électronique MicroLogic 7.3 Vigi est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. En 400A, 4P4D, ce dispositif assure une
protection de surcharge long-retard, court-retard et
instantanée.

Application :	Distribution

Type :	Type A

Communication des données :	Maximètres/minimètresIndicateurs de maintenanceHistoriques temps emboutissage et tableaux

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Compatibilité de gamme :	ComPacT nouvelle génération NSX630ComPacT nouvelle génération NSX400

Plage de réglage de la temporisation de la protection longue durée (tr) :	15à400ás à 1,5 x Ir0,35à11ás à 7,2 x Ir0,5à16ás à 6 x Ir

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A Compact NSX6301,5à12 x In Compact NSX400

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif I?n

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Normes :	CEI 60947-2UL 508EN 60947-2NEMA AB1

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Plage de réglage de la sensibilité de la protection différentielle (i?n) :	1áA500ámA3áA300ámA10áA5áA

Plage réglage de la temporisation de la protection différentielle (?t) :	60áms150áms500áms1ás0áms

Finition de la protection du moteur :	déclencheur électronique

Type de mesure :	Compteur d'énergie

Type de produit ou équipement :	Unité de contrôle

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 7.3 E

Calibre du déclencheur :	400áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Pôles protégés :	3t4t3t + N/2

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,4à1 x In

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage du seuil de protection courte durée isd :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Protection différentielle :	Intégrée

Réglage de la temporisation de la protection différentielle :

Certifications du produit :	CCCEACCB

Poids de l'emballage (kg) :	1,954ákg

Poids de l'emballage 2 :	58,44ákg

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0à0,4ás

Hauteur de l'emballage 1 :	11,3ácm

Longueur de l'emballage 1 :	18,5ácm

Poids de l'emballage 3 :	5,43ákg

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Largeur de l'emballage 1 :	9,5ácm

Hauteur de l'emballage 2 :	105ácm

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Largeur de l'emballage 2 :	60ácm

Longueur de l'emballage 2 :	80ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Courant permanent nominal (iu) (a) :	400,0

Réglage de courant du déclencheur de surcharge (a) :	160,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	440,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	440,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	600,0

Fonctions de protection du déclencheur :	LSIR

Mode d'installation du disjoncteur :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	4,0

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	16

Type de tension d'actionnement :	AC

Qct :	PF

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	2

Qc unité :	1

Qc carton :	2

Mots clés : compact nsx déclencheur micrologic c4047e400 3606481994257 schc4047e400

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

4 357,9596 € / U HT
5 229,5515 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC4044V400 NSX400 DECL MIC4.3 4P4D 400A 3606481994219		3 609,3695 € / U HT 4 331,2434 € / U TTC	U	Ajouter

	SCHC40F4 NSX400F bloc coupure 400A 4P 3606482003156		1 969,3296 € / U HT 2 363,1955 € / U TTC	U	Ajouter

	SCHC40F47E400 NSX400F DISJV 4P4D MIC7.3 400A 3606481994660		6 432,2249 € / U HT 7 718,6699 € / U TTC

	SCHC40H4 NSX400H bloc coupure 400A 4P 3606482003170		2 466,0068 € / U HT 2 959,2082 € / U TTC

	SCHC40H47E400 NSX400H DISJV 4P4D MIC7.3 400A 3606481994745		7 125,3132 € / U HT 8 550,3758 € / U TTC

	SCHC40L4 NSX400L blc coupure 400A 4P 3606482003194		3 032,0491 € / U HT 3 638,4589 € / U TTC

	SCHC40N4 NSX400N blc coupure 400A 4P 3606482003163		2 212,3727 € / U HT 2 654,8472 € / U TTC

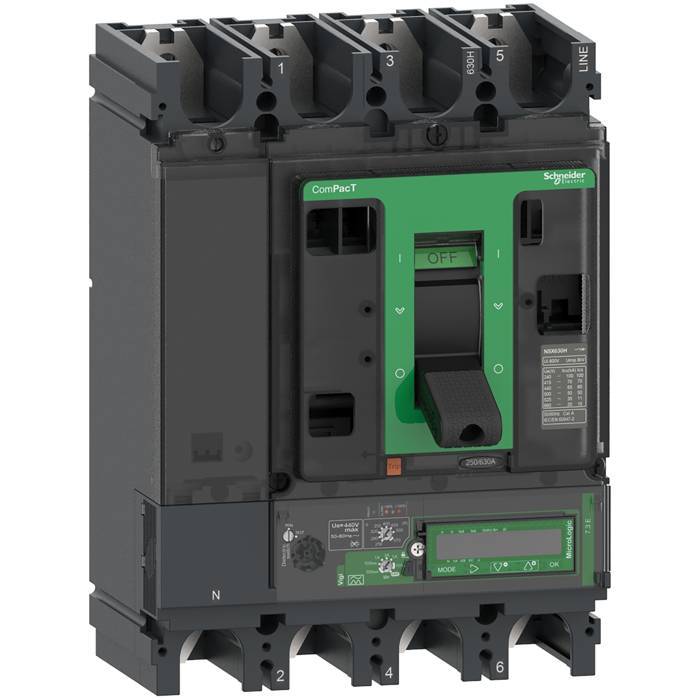

	SCHC40N47E400 NSX400N DISJV 4P4D MIC7.3 400A 3606481994707		6 629,2820 € / U HT 7 955,1384 € / U TTC
