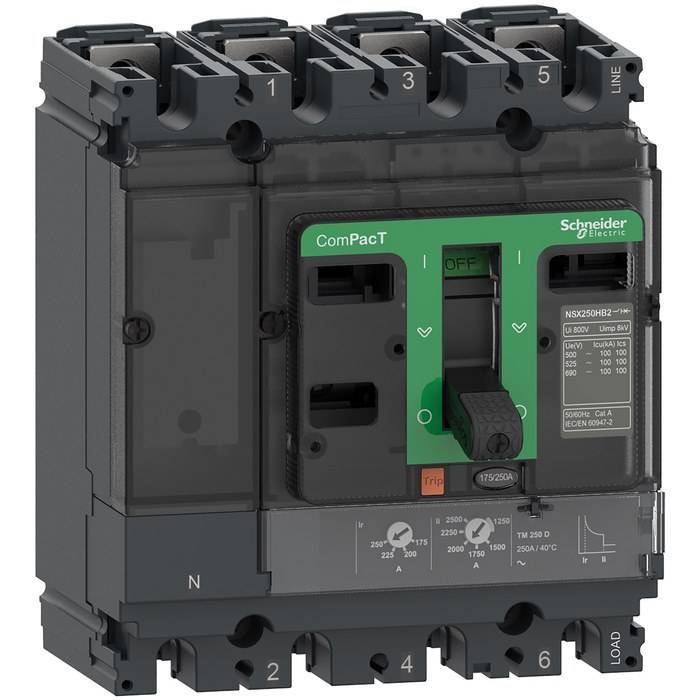

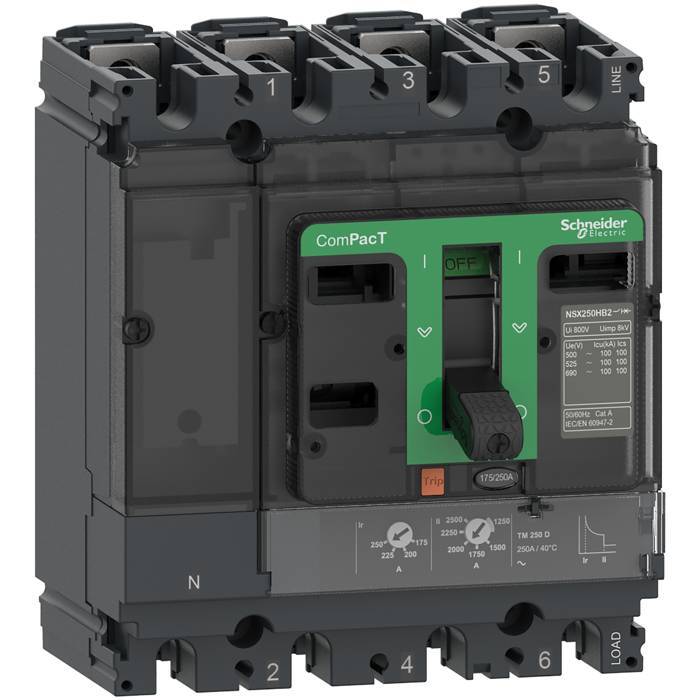

ComPacT NSX250HB1 - Disjoncteur - TM-D 160A - 4P4D - 75kA - montage fixe

Disj TMD 160A 4P4D NSX250HB1

Code article : SCHC25V4TM160

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	6 828,0840 € / U


	Prix unitaire net HT
	2 725,2363 € / U
	soit :
	3 270,2836 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001787
Réf. fabricant : C25V4TM160

Informations complémentaires :
Le disjoncteur NSX250HB1 est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur
magnéto-thermique TM-D 160A, 4P4D PdC HB1, niveau de perf.
75kA 660/690V, il dispose d'une commande par maneton pour
un montage sur platine.

Information sur les exemptions rohs :	Oui

Largeur :	140ámm

Pouvoir de coupure nominal en court-circuit de service (ics) :	85ákA à 500 V CA 50/60 Hz se conformer à CEI 60947-280ákA à 525 V CA 50/60 Hz se conformer

Pouvoir de coupure ultime en court-circuit (icu) :	85ákA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-280ákA Icu à 525 V CA 50/60 Hz se c

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Durée de vie électrique :	5000ácycle à 690 V In10000ácycle à 690 V In/210000ácycle à 440 V In20000ácycle à 440 V In/

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Plage de réglage de la temporisation de la protection longue durée (tr) :	120à400ás à 1,5 x In15ás à 6 x Ir

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Type de déclencheur :	Thermique-magnétique

Niveau de performance :	HB1 75ákA 690 V CA

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

(ui) tension assignée d'isolement :	800áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	160áA à 40á°C

Calibre du déclencheur :	160áA à 40á°C

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Certifications du produit :	MarineEACCCC

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Paramètres de protection neutre :	1 x Ir (4t)

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSX250HB1

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Pertes de puissance :	11,78áW

Poids de l'emballage 2 :	2,78ákg

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage du seuil de protection courte durée (isd) :	1250 A

Hauteur (h) :	161ámm

Poids :	2,8ákg

Humidité relative :	0à95á%

Poids de l'emballage (kg) :	2,7ákg

Poids de l'emballage 3 :	8,1ákg

Pas" de raccordement :	35ámm

Profondeur (p) :	86ámm

Hauteur de l'emballage 1 :	14ácm

Largeur de l'emballage 1 :	15ácm

Longueur de l'emballage 1 :	20ácm

Hauteur de l'emballage 2 :	14ácm

Largeur de l'emballage 2 :	15ácm

Longueur de l'emballage 2 :	20ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Courant permanent nominal (iu) (a) :	160,0

Réglage de courant du déclencheur de surcharge (a) :	225,0

Tension assignée (ue) (v) :	690,0

Position du raccordement de circuit principal :	avant

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection différentielle :

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Indice de protection (ip) :	IP40

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans mercure :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	0,0

Commande motorisée en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Pôles protégés :	4t

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Nb produits dans l'emballage 3 :	3

Qc unité :	1

Qc carton :	3

Mots clés : compact nsx disjoncteur montage fixe c25v4tm160 3606482001787 schc25v4tm160
