Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

ComPacT NSX250HB1 - Disjoncteur - MicroLogic 2.2 250A - 4P4D - 75kA - fixe

Dsj ML2.2 250A 4P4D NSX250HB1

Code article : SCHC25V42D250

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	8 239,1400 € / U


	Prix unitaire net HT
	3 288,4193 € / U
	soit :
	3 946,1032 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001855
Réf. fabricant : C25V42D250

Informations complémentaires :
Le disjoncteur NSX250HB1 est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électro.
MicroLogic 2.2 250A, 4P4D PdC HB1, niveau de perf. 75kA
660/690V, il dispose d'une commande par maneton pour un
montage sur platine.

Calibre du déclencheur :	250 A à 40 °C

Indice de protection (ip) :	IP40

Nombre de poles :	4

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA Icu à 525 V CA 50/60 Hz se c

Pouvoir de coupure nominal en court-circuit de service (ics) :	85 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA à 525 V CA 50/60 Hz se conformer

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	5000 cycle à 690 V In10000 cycle à 690 V In/210000 cycle à 440 V In20000 cycle à 440 V In/

Altitude de fonctionnement :	0 2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle ?t :	Réglable 9 positions

Niveau de performance :	HB1 75 kA 690 V CA

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Nom du déclencheur :	Micrologic 2.2

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	250 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Application :	Distribution

Poles protégés :	3t + N/23t4t

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	100...250 A

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSX250HB1

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	2,731 kg

Poids de l'emballage 3 :	8,193 kg

Poids de l'emballage 2 :	2,75 kg

Garantie :	18 mois

Position du pole neutre :	Gauche

Pertes de puissance :	17,6 W

Raccordement amont :	Facade

Raccordement aval :	Facade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	3000 A

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Poids :	2,8 kg

Humidité relative :	0 95 %

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	2500,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	3000,0

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	14 cm

Largeur de l'emballage 1 :	15 cm

Longueur de l'emballage 1 :	20 cm

Hauteur de l'emballage 2 :	14 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	20 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Courant permanent nominal (iu) (a) :	250,0

Réglage de courant du déclencheur de surcharge (a) :	250,0

Position du raccordement de circuit principal :	avant

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des poles :	4P

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Nb produits dans l'emballage 3 :	3

Qc unité :	1

Qc carton :	3

Mots clés : compact nsx disjoncteur micrologic fixe c25v42d250 3606482001855 schc25v42d250

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

3 288,4193 € / U HT
3 946,1032 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC25V32D250 Disj ML2.2 250A 3P3D NSX250HB1 3606482001619		2 436,3695 € / U HT 2 923,6434 € / U TTC

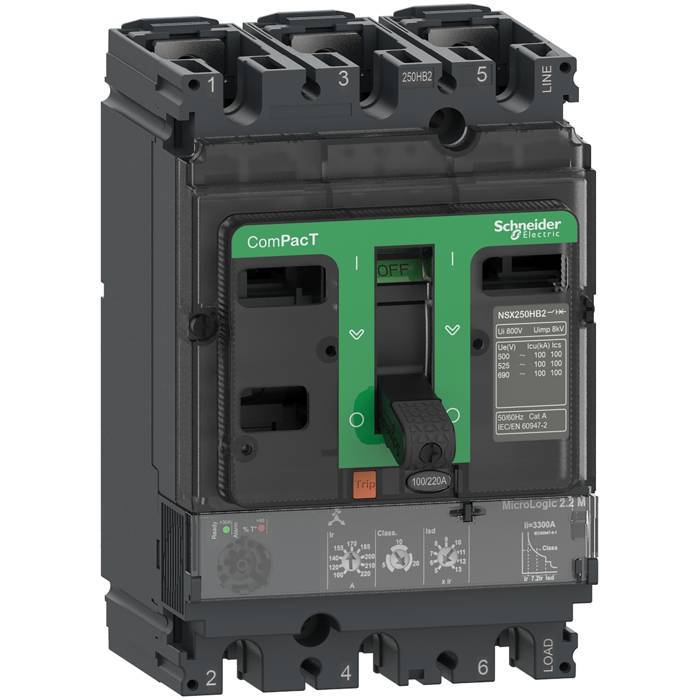

	SCHC25V32M150 Dsj ML2.2M 150A 3P3D NSX250HB1 3606482002050		2 145,4243 € / U HT 2 574,5092 € / U TTC

	SCHC25V42D100 Dsj ML2.2 100A 4P4D NSX250HB1 3606482001831		2 436,8006 € / U HT 2 924,1607 € / U TTC

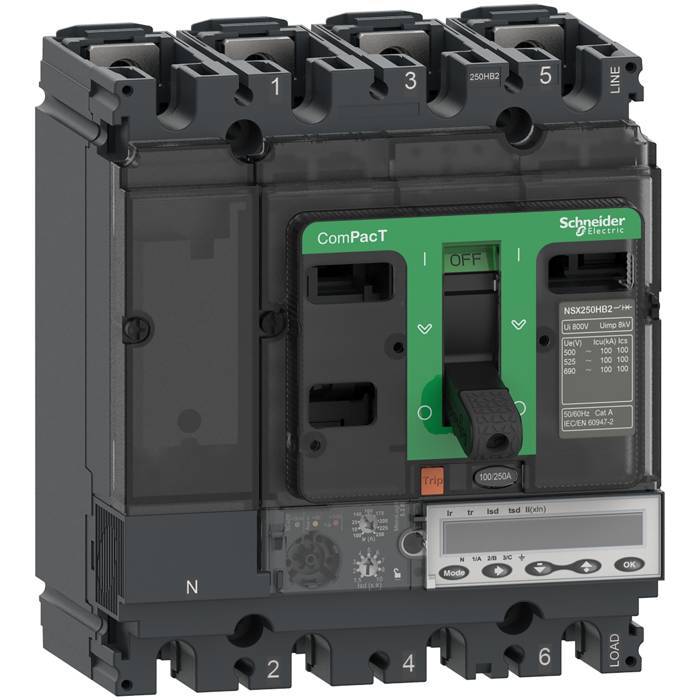

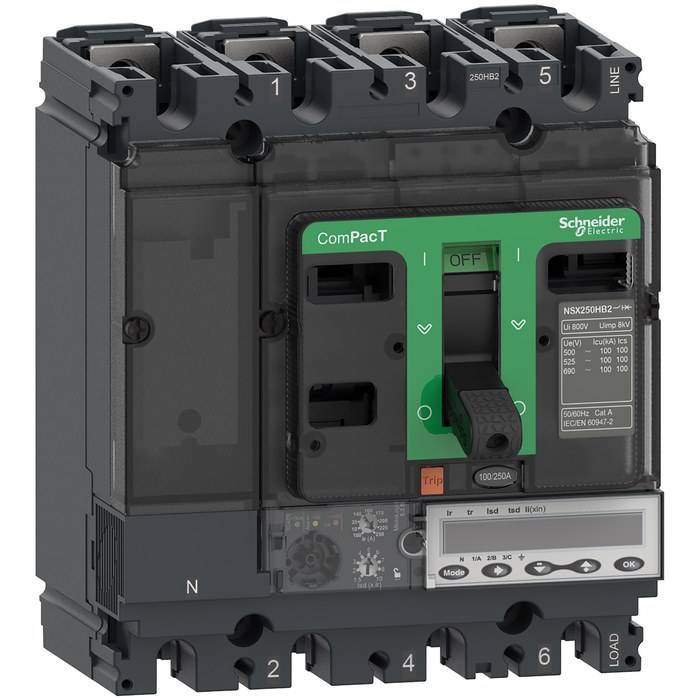

	SCHC25V45E250 Dsj ML5.2E 250A 4P4D NSX250HB1 3606482001909		3 690,0395 € / U HT 4 428,0474 € / U TTC

	SCHC25W32D250 Disj ML2.2 250A 3P3D NSX250HB2 3606482002234		3 075,4224 € / U HT 3 690,5069 € / U TTC

	SCHC25W42D250 Disj ML2.2 250A 4P4D NSX250HB2 3606482002401		3 553,1855 € / U HT 4 263,8226 € / U TTC

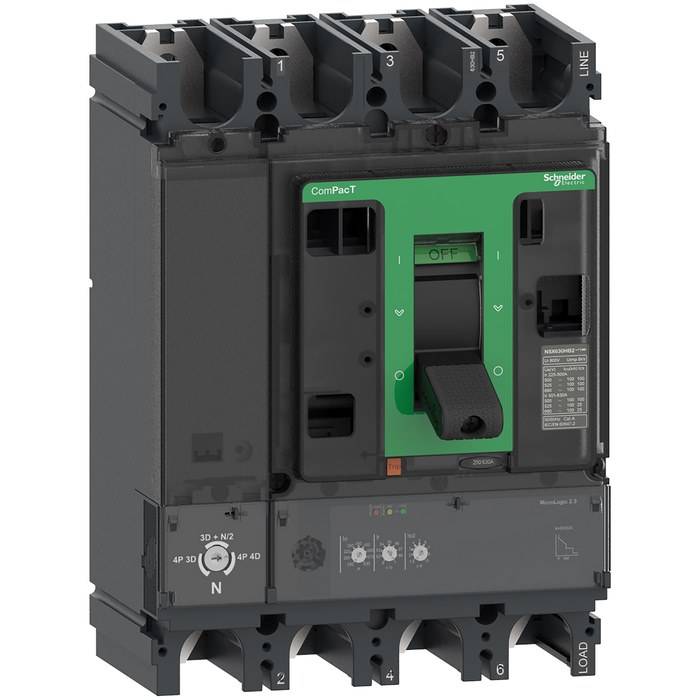

	SCHC40V42D250 Disj ML2.3 250A 4P4D NSX250HB1 3606481989093		3 940,7677 € / U HT 4 728,9212 € / U TTC
