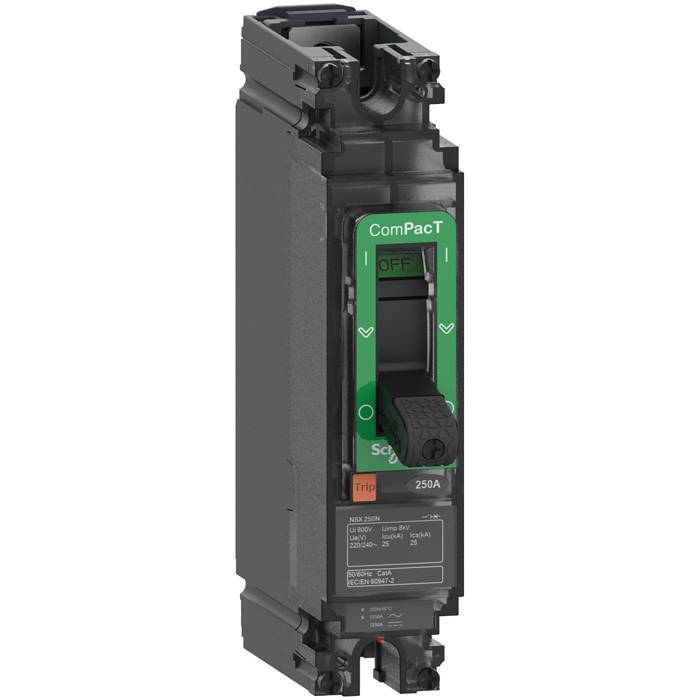

ComPacT NSX250N - Disjoncteur - TM-D 200A - 1P1D - 50kA - montage fixe

NSX250N disj TMD 200A 1P fx

Code article : SCHC25N1TM200

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	962,3520 € / U


	Prix unitaire net HT
	384,0956 € / U
	soit :
	460,9147 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481995957
Réf. fabricant : C25N1TM200

Informations complémentaires :
Le disjoncteur NSX250N est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur magnéto-thermique TM-D
200A, 1P1D PdC N, niveau de performance 50kA 250Vcc, il
dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	200 A à 40 °C

Tension assignée :	277 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Pouvoir de coupure ultime en court-circuit (icu) :	25 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2

Pouvoir de coupure nominal en court-circuit de service (ics) :	25 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2

Durée de vie électrique :	5000 cycle à 440 V In10000 cycle à 440 V In/2

(ui) tension assignée d'isolement :	750 V CA 50/60 Hz se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de déclencheur :	Thermique-magnétique

Régulation reach :	Déclaration REACh

Niveau de performance :	N 25 kA 240 V CA

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	200 A à 40 °C

Application :	Distribution

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	10000 cycle

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	15,859 kg

Poids de l'emballage 3 :	230,58 kg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	1,281 kg

Nom de l'appareil :	NSX250N

Garantie :	18 mois

Pertes de puissance :	15,4 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Hauteur (h) :	161 mm

Humidité relative :	095 %

Hauteur de l'emballage 3 :	150 cm

Longueur de l'emballage 3 :	120 cm

Pas" de raccordement :	35 mm

Plage de réglage du seuil de protection magnétique (im) :	850 A

Largeur (l) :	35 mm

Profondeur (p) :	86 mm

Largeur de l'emballage 1 :	13 cm

Longueur de l'emballage 1 :	18 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Largeur de l'emballage 3 :	80 cm

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection longue durée ir (protection thermique) :	Fixe

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	1 In

Hauteur de l'emballage 1 :	8 cm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	180

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	1P

Pôles protégés :	1t

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Nb produits dans l'emballage 2 :	12

Qc carton :	12

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur montage fixe c25n1tm200 3606481995957 schc25n1tm200
