Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

ComPacT NSX250 DC EP - Disjoncteur - TM-DC EP 160A - 4P4D - 50kA - montage fixe

NSX250 DC EP DISJ 4P4D 160A

Code article : SCHC25F4TM160D3

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 630,3600 € / U


	Prix unitaire net HT
	1 448,9553 € / U
	soit :
	1 738,7464 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481988584
Réf. fabricant : C25F4TM160D3

Informations complémentaires :
Le disjoncteur NSX250DC EP est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclench. magnéto-thermique
photovoltaïque TM-DC EP 160A, 4P4D PdC EP, perf. 50kA
1500Vcc, il dispose d'une cde par maneton pour un montage
sur platine.

Calibre du déclencheur :	160 A

Tension assignée :	1500 V CC

Pouvoir de coupure ultime en court-circuit (icu) :	50 kA Icu à 1 100 V CC20 kA Icu à 1500 V CC50 kA Icu à 1 100 V CC L/R = 2 ms20 kA Icu à 15

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Pouvoir de coupure nominal en court-circuit de service (ics) :	20 kA à 1 100 V CC20 kA à 1500 V CC

Nom du produit :	ComPacT NSX DC nouvelle génération

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Durée de vie électrique :	4500 cycle à 1500 V In

Type de déclencheur :	Thermique-magnétique

Niveau de performance :	F 20 kA 1500 V CC

Régulation reach :	Déclaration REACh

Support de montage :	Plaque arrière

Nom de l'appareil :	NSX160 DC PV

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	10000 cycle

(ui) tension assignée d'isolement :	1600 V CC

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 3 :	11,641 kg

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Hauteur de l'emballage 1 :	13,5 cm

Largeur de l'emballage 1 :	14,5 cm

Poids de l'emballage 2 :	98,9 kg

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Humidité relative :	095 %

Poids de l'emballage (kg) :	2,8 kg

(in) courant assigné d'emploi :	160 A

Nom du déclencheur :	TM-DC

Profondeur (p) :	86 mm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	75 cm

Largeur de l'emballage 2 :	60 cm

Longueur de l'emballage 2 :	80 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection différentielle_x000D_ t :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Certifications du produit :	CCC

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Type de réseau :	CC

Fonctions de protection du déclencheur :	LI

Nb produits dans l'emballage 2 :	32

Qct :	PF

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx disjoncteur montage fixe c25f4tm160d3 3606481988584 schc25f4tm160d3

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 448,9553 € / U HT
1 738,7464 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC16F2TM160 NSX160F disj TMD 160A 2P fx 3606481995490		645,8969 € / U HT 775,0763 € / U TTC

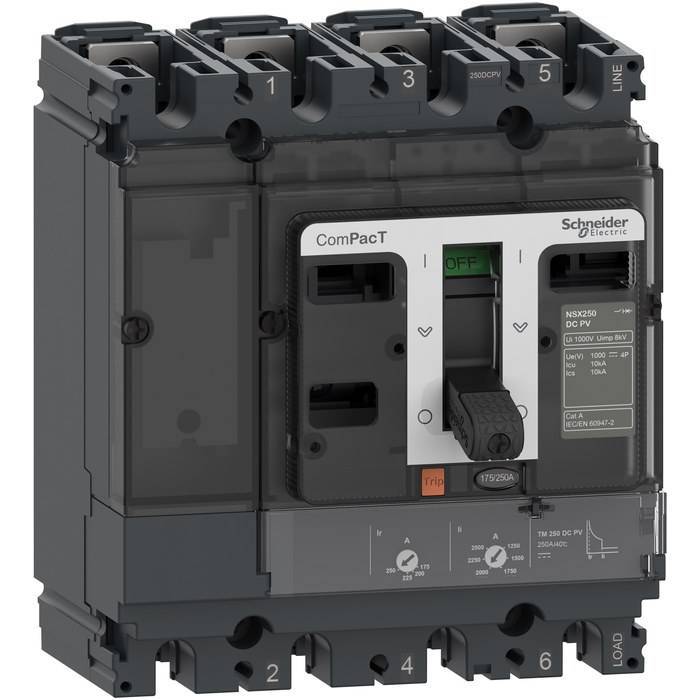

	SCHC16F4TM160D1 NSX160 DC PV DISJ 4P4D 160A 3606482003576		1 536,0325 € / U HT 1 843,2390 € / U TTC

	SCHC16N1TM160 NSX160N disj TMD 160A 1P fx 3606481995698		613,4723 € / U HT 736,1668 € / U TTC

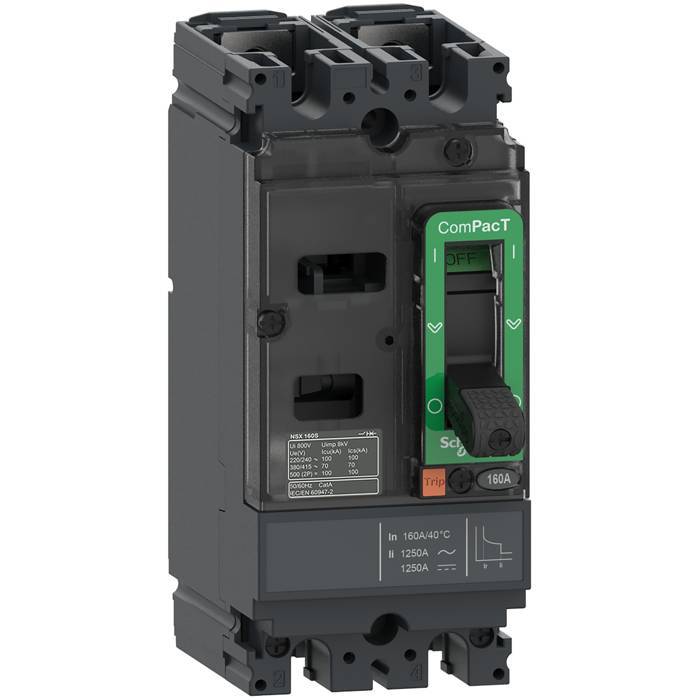

	SCHC16S2TM160 NSX160S disj TMD 160A 2P fx 3606482034402		883,2434 € / U HT 1 059,8921 € / U TTC

	SCHC25F4TM125D3 NSX250 DC EP DISJ 4P4D 125A 3606481988577		1 086,9152 € / U HT 1 304,2982 € / U TTC

	SCHC25F4TM200D3 NSX250 DC EP DISJ 4P4D 200A 3606481988591		1 496,8020 € / U HT 1 796,1624 € / U TTC

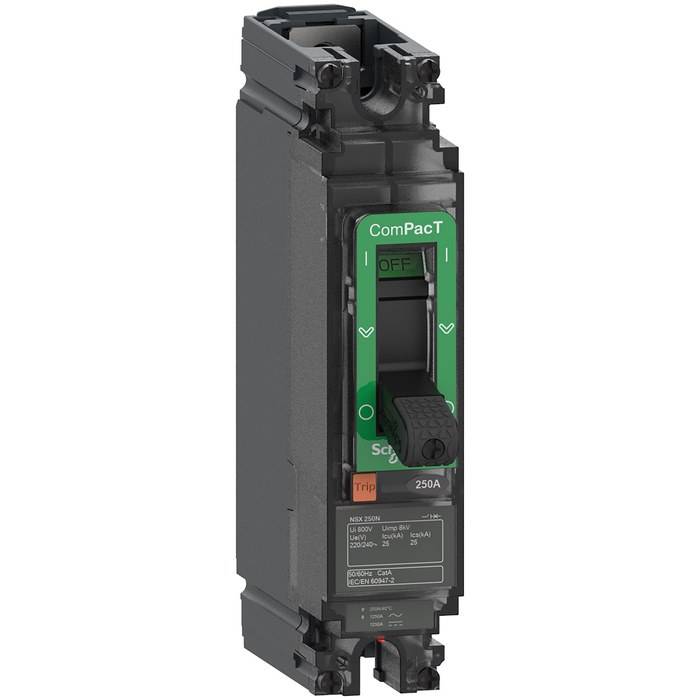

	SCHC25N1TM160 NSX250N disj TMD 160A 1P fx 3606481995940		328,1499 € / U HT 393,7799 € / U TTC
