Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A
NSX250F dsj TMD 200A 3P3D fx NSX250F dsj TMD 200A 3P3D fx
NSX250F dsj TMD 200A 3P3D fx NSX250F dsj TMD 200A 3P3D fx
Information(s) non contractuelle(s)

ComPacT NSX250F - Disjoncteur - TM-D 200A - 3P3D - 36kA - montage fixe

NSX250F dsj TMD 200A 3P3D fx
Code article : SCHC25F3TM200
Disponibilité :
Sur commande
Nécessite un délai d'approvisionnement
Prix tarif catalogue fabricant TTC
3 469,9560 € / U
Prix unitaire net HT
1 380,8372 € / U
soit :
1 657,0046 € / U TTC
 Déjà client ? Connectez-vous
U
      Ajouter au panier
Marque : Schneider Electric
EAN : 3606481997135
Réf. fabricant : C25F3TM200


Lien fiche fabricant
Lien notice fabricant
Lien notice fabricant
Lien notice fabricant
Informations complémentaires :
Le disjoncteur NSX250F est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur magnéto-thermique TM-D
200A, 3P3D PdC F, niveau de perf. 36kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.
Calibre du déclencheur :  200 A à 40 °C
Tension assignée :  690 V CA 50/60 Hz
Pouvoir de coupure ultime en court-circuit (icu) :  85 kA à 240 V CA 50/60 Hz se conformer à UL 50822 kA Icu à 525 V CA 50/60 Hz se conformer
Pouvoir de coupure nominal en court-circuit de service (ics) :  35 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 380/415 V CA 50/60 Hz se confo
Régulation rohs chine :  Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Durée de vie électrique :  5000 cycle à 690 V In10000 cycle à 690 V In/210000 cycle à 440 V In20000 cycle à 440 V In/
Altitude de fonctionnement :  02000 m sans réduction de courant2000 m...5000 m avec réduction de courant
Type de protection :  Protection surcharge (thermique)Protection (magnétique) court-circuit
Aptitude au sectionnement :  Oui se conformer à EN/CEI 60947-2
Plage de réglage de la temporisation de la protection longue durée (tr) :  120400 s à 1,5 x In15 s à 6 x Ir
Nom du produit :  ComPacT NSX nouvelle génération
Degré de protection ip :  IP40 se conformer à CEI 60529
Tenue aux chocs ik :  IK07 se conformer à CEI 62262
Degré de pollution :  3 se conformer à CEI 60664-1
Directive rohs ue :  Conforme Déclaration RoHS UE
Type de déclencheur :  Thermique-magnétique
(ui) tension assignée d'isolement :  800 V CA 50/60 Hz
Régulation reach :  Déclaration REACh
Niveau de performance :  F 36 kA 415 V CA
Support de montage :  Plaque arrière
(in) courant assigné d'emploi :  200 A à 40 °C
Application :  Distribution
Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :  0,7 à 1 x In
Normes :  EN/CEI 60947
Certifications du produit :  MarineCCCEAC
Type de produit ou équipement :  Disjoncteur
Catégorie d'emploi :  Catégorie A
Type de commande :  Par maneton
Endurance mécanique :  20000 cycle
Plage de réglage du seuil de protection courte durée (isd) :  5...10 x In
Nombre d'emplacements pour les auxiliaires électriques :  5 slot(s)
Catégorie de surtension :  Classe II
Classe de protection contre les chocs électriques :  Classe II
Température de l'air ambiant en fonctionnement :  -2570 °C
Température ambiante de stockage :  -5085 °C
Fréquence du réseau :  50/60 Hz
Réglage du capteur de protection longue durée ir (protection thermique) :  Réglable
Réglage de la temporisation de la protection différentielle_x000D_ t :  Réglable
Poids de l'emballage (kg) :  2,003 kg
Nom de l'appareil :  NSX250F
Hauteur de l'emballage 1 :  11,5 cm
Poids de l'emballage 2 :  14,4 kg
Garantie :  18 mois
Raccordement amont :  Façade
Raccordement aval :  Façade
Largeur (l) :  105 mm
Hauteur (h) :  161 mm
Poids :  2,4 kg
Humidité relative :  095 %
Pas" de raccordement :  35 mm
Profondeur (p) :  86 mm
Largeur de l'emballage 1 :  14 cm
Longueur de l'emballage 1 :  19 cm
Hauteur de l'emballage 2 :  30 cm
Largeur de l'emballage 2 :  30 cm
Longueur de l'emballage 2 :  40 cm
Nom du déclencheur :  TM-D
Mode d'installation du disjoncteur :  Fixe
(uimp) tension assignée de tenue aux chocs :  8 kV
Réglage de la temporisation de la protection longue durée tr :  Fixe
Réglage de la temporisation de la protection courte durée tsd :  Fixe
Type d'emballage 1 :  PCE
Type d'emballage 2 :  S03
Sans mercure :  Oui
Information sur les exemptions rohs :  Oui
Description des pôles :  3P
Pôles protégés :  3t
Type de réseau :  CA
Fonctions de protection du déclencheur :  LI
Qct :  CT
Nombre d'unité par paquet :  1
Nb produits dans l'emballage 2 :  7
Qc unité :  1
Qc carton :  7
Mots clés : compact nsx disjoncteur montage fixe c25f3tm200 3606481997135 schc25f3tm200
 Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !
1 380,8372 € / U HT
1 657,0046 € / U TTC		Ajouter au panier
Ces produits pourraient vous intéresser :
MarqueCode articleDisponibilité :Déjà client ? Connectez-vous
NSX250 cadre FAV IP40 maneton
SCH29315
NSX250 cadre FAV IP40 maneton
3303430293156		28,0183 € / U HT

33,6220 € / U TTC
2 pris ar longue 3/4P NSX250
SCHLV429236
2 pris ar longue 3/4P NSX250
3606480019708		60,4478 € / U HT

72,5374 € / U TTC
2 pris ar courte 3/4P NSX250
SCHLV429235
2 pris ar courte 3/4P NSX250
3606480019692		51,1706 € / U HT

61,4047 € / U TTC

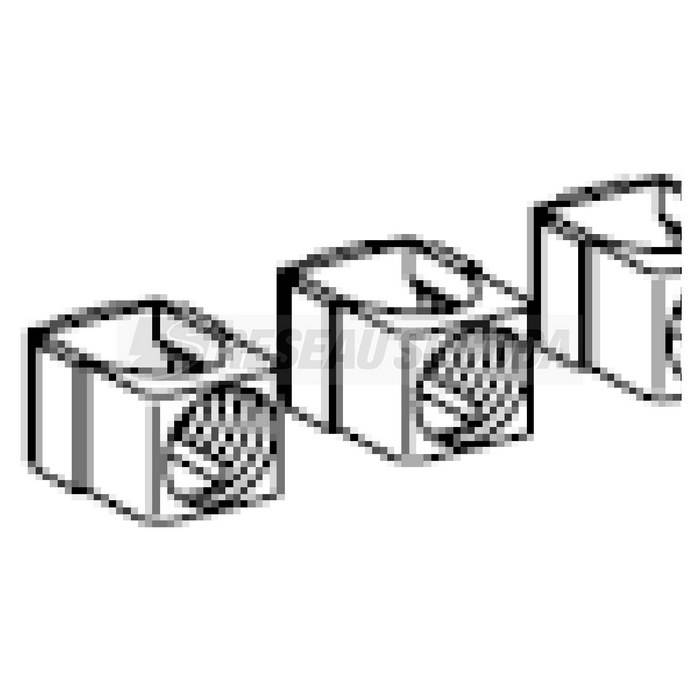

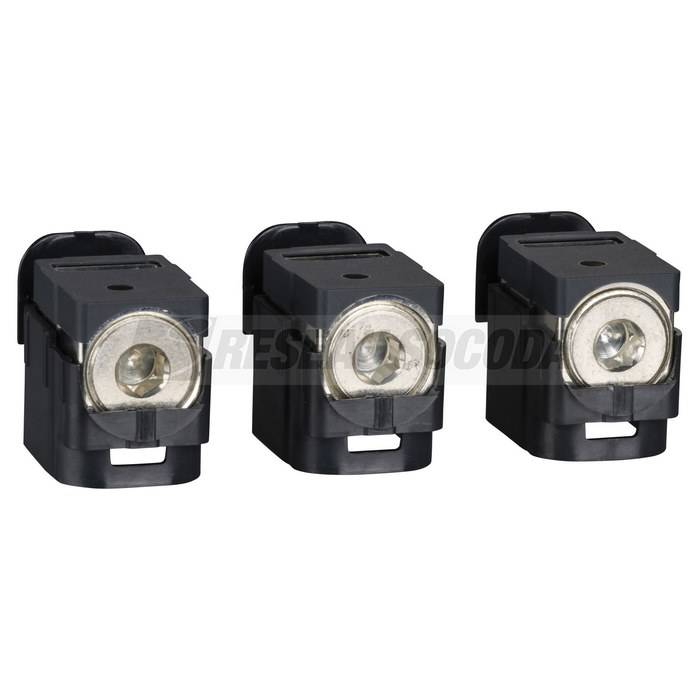

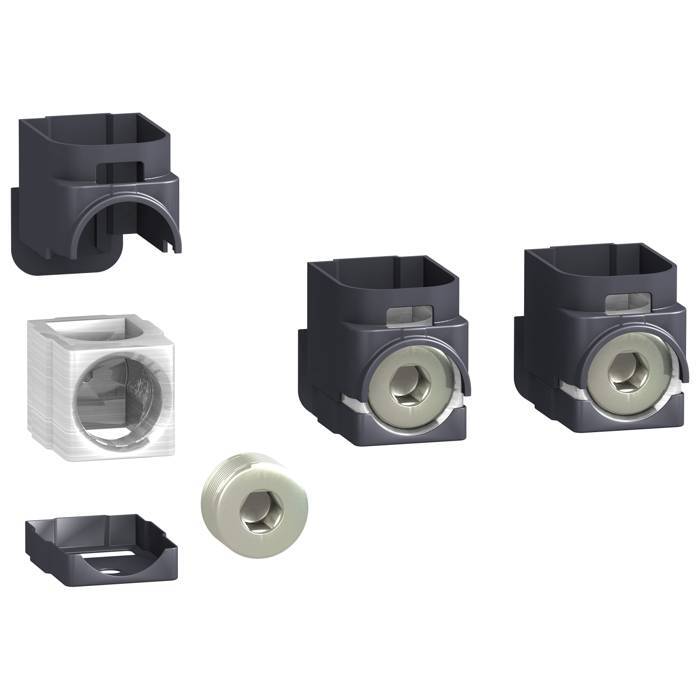

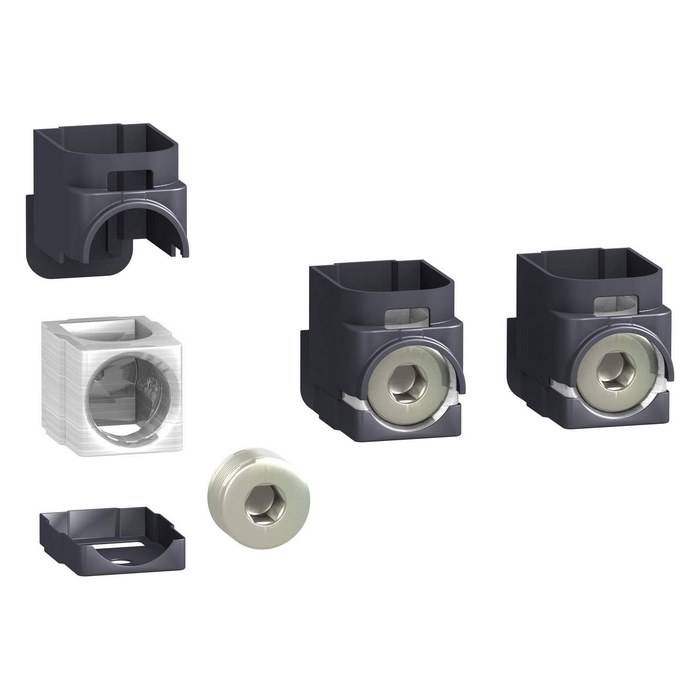

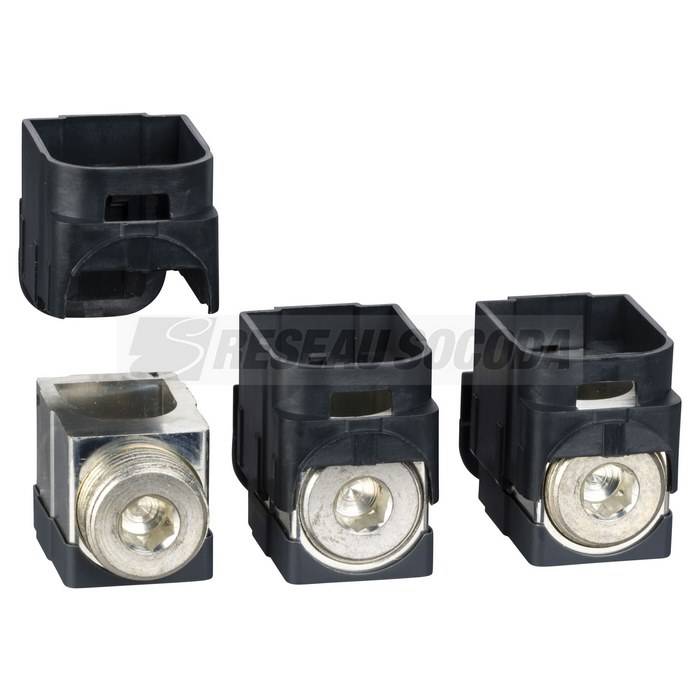

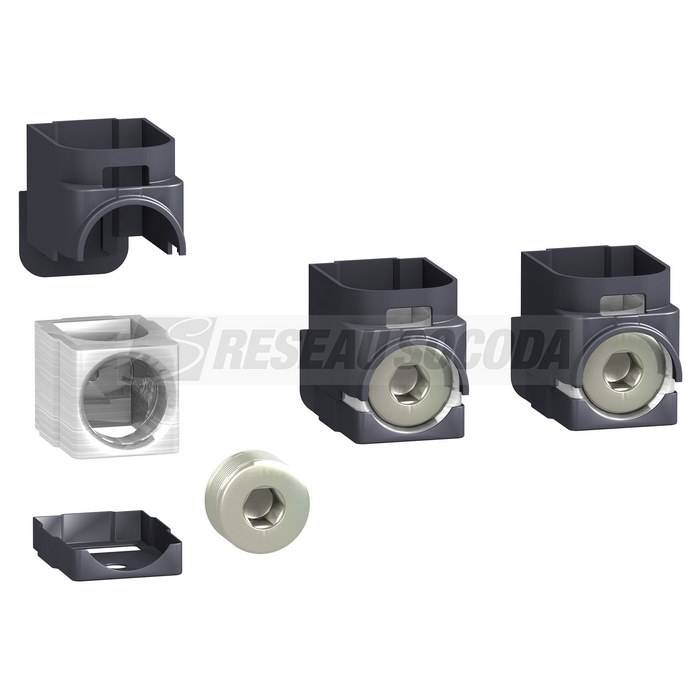

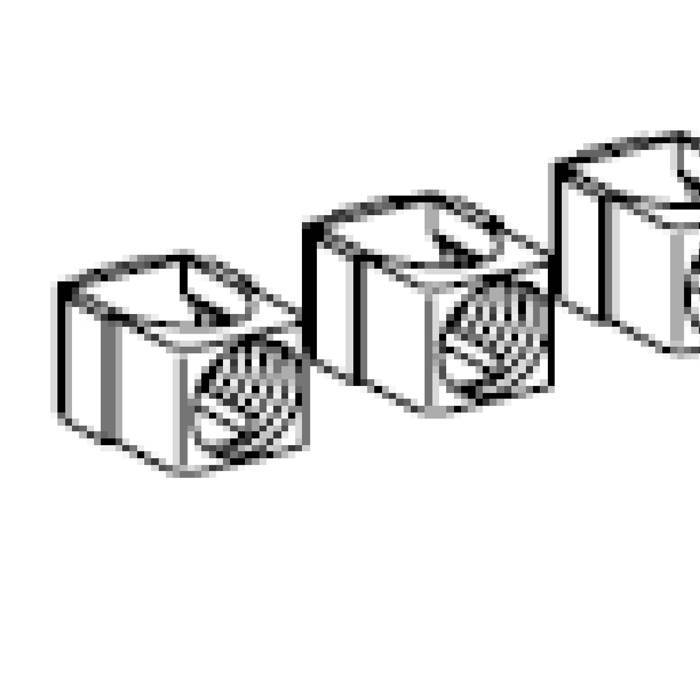

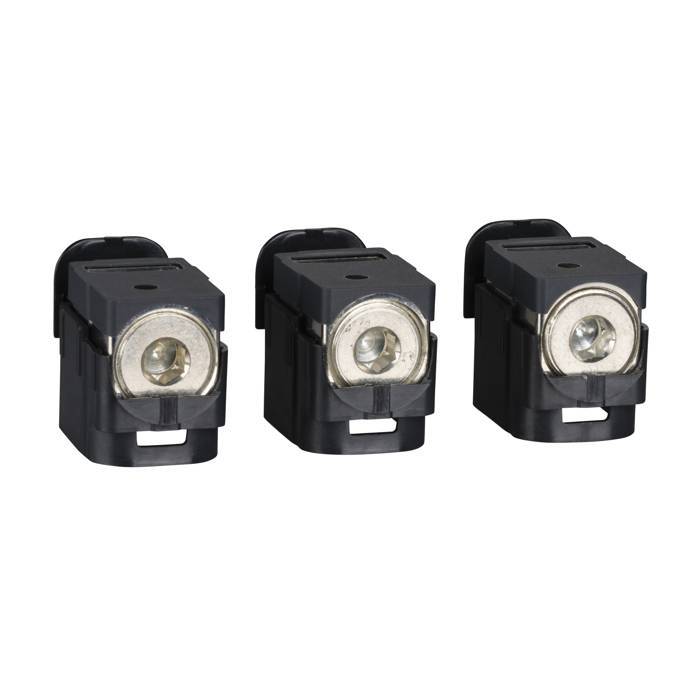

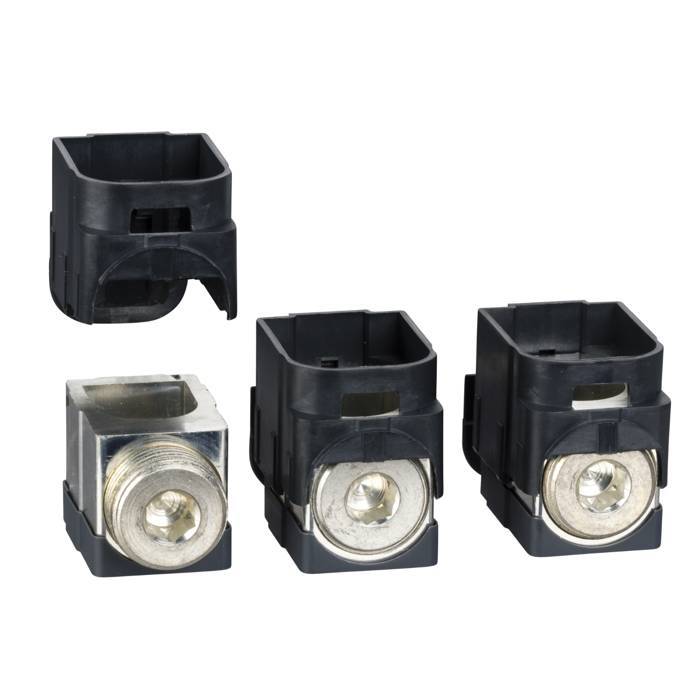

3 bornes alu 95mm² NSX250
SCHLV429227
3 bornes alu 95mm² NSX250
3606480019296		36,8837 € / U HT

44,2604 € / U TTC

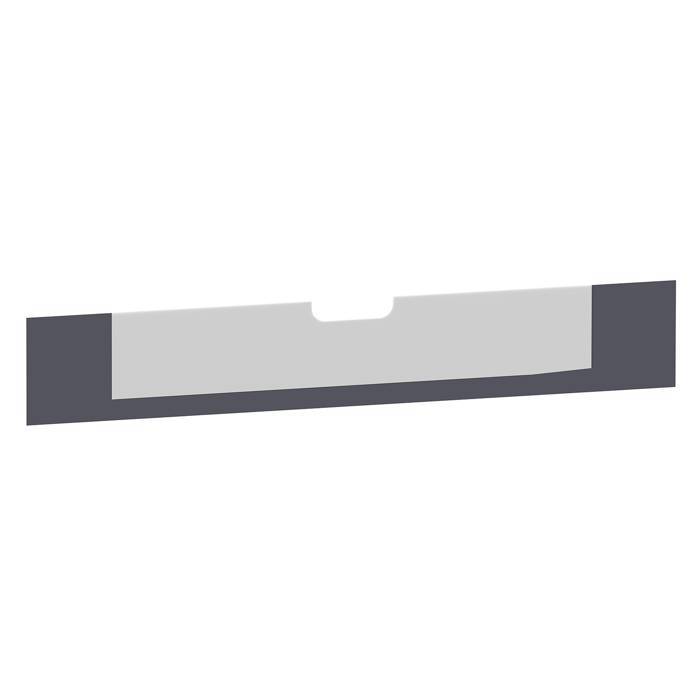

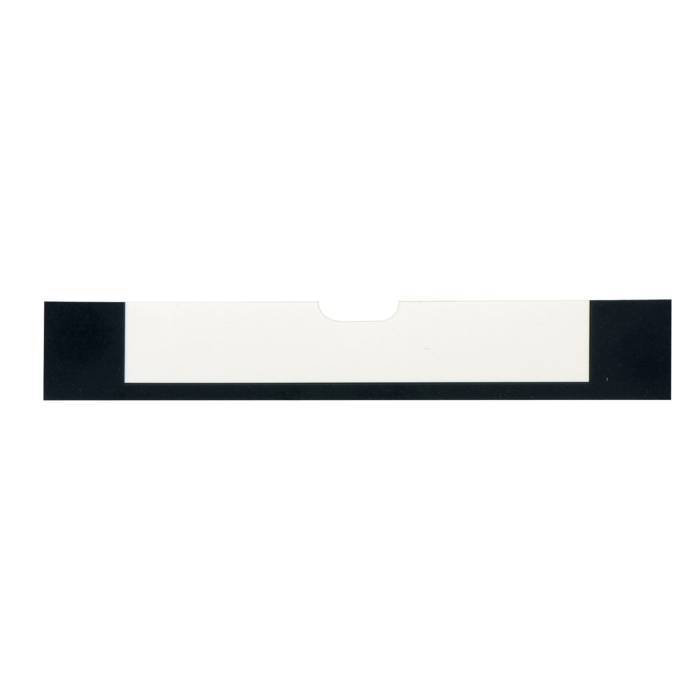

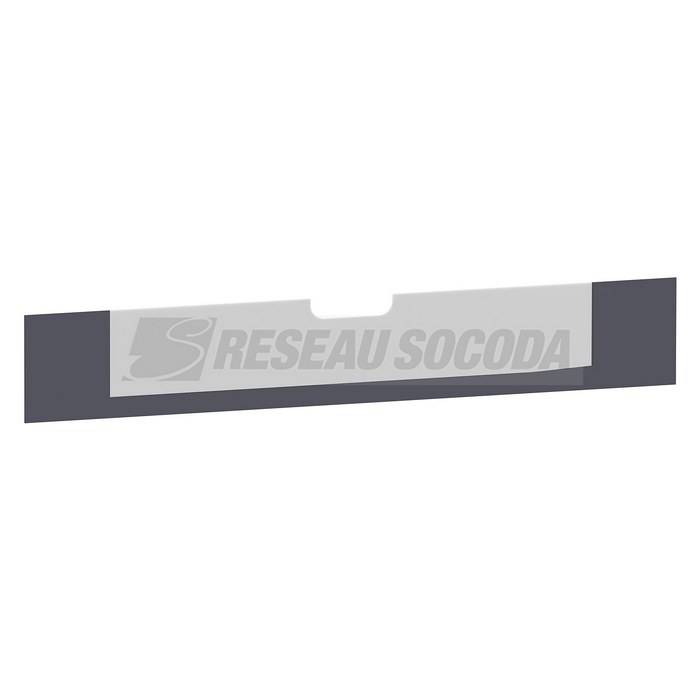

10 étiquettes repérage NSX630
SCHLV429226
10 étiquettes repérage NSX630
3606480026133		20,9108 € / U HT

25,0930 € / U TTC

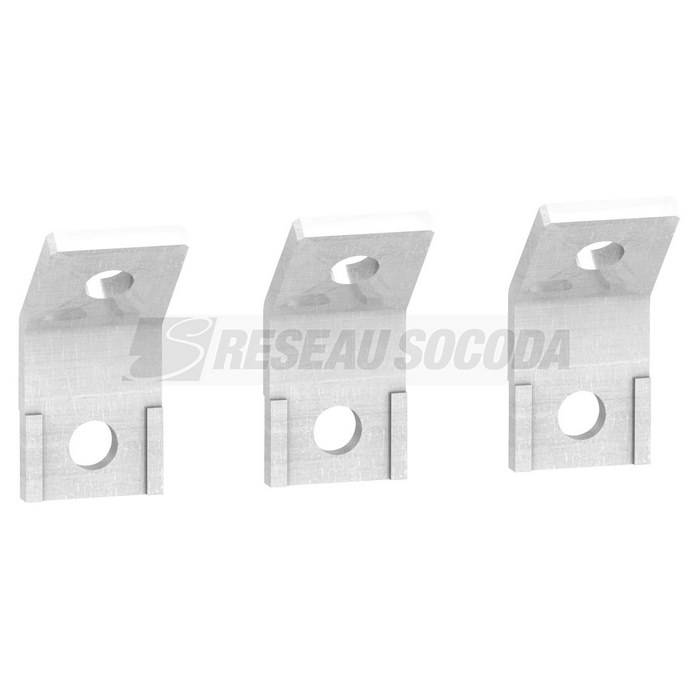

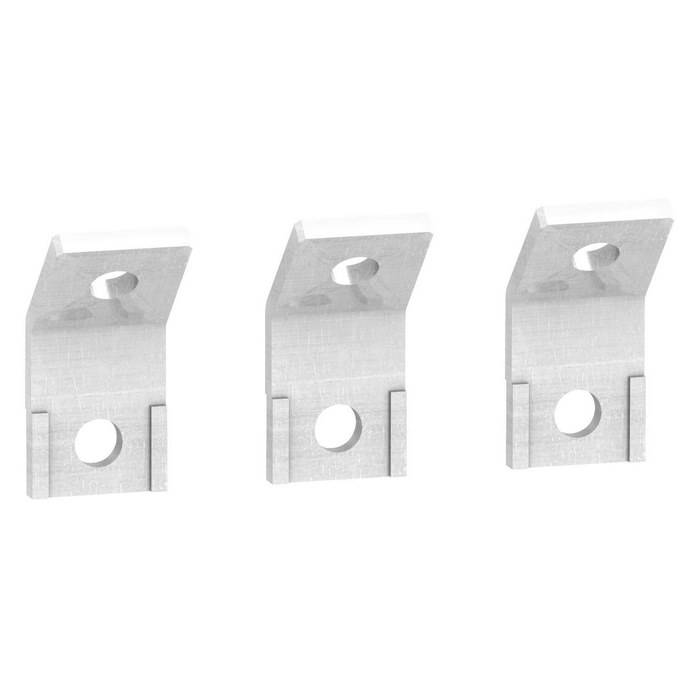

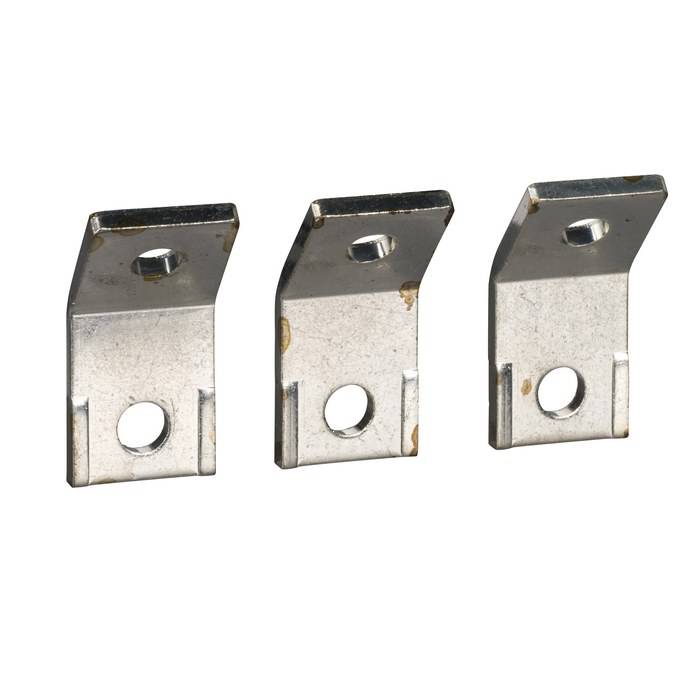

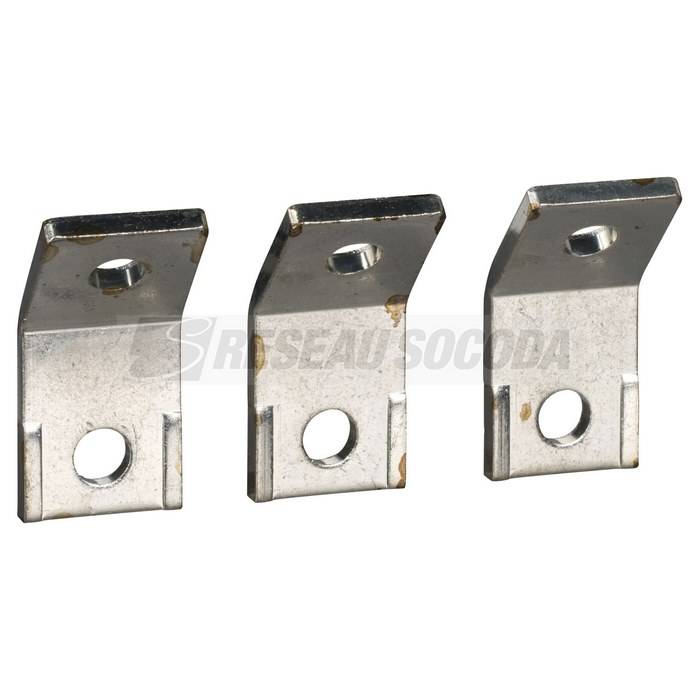

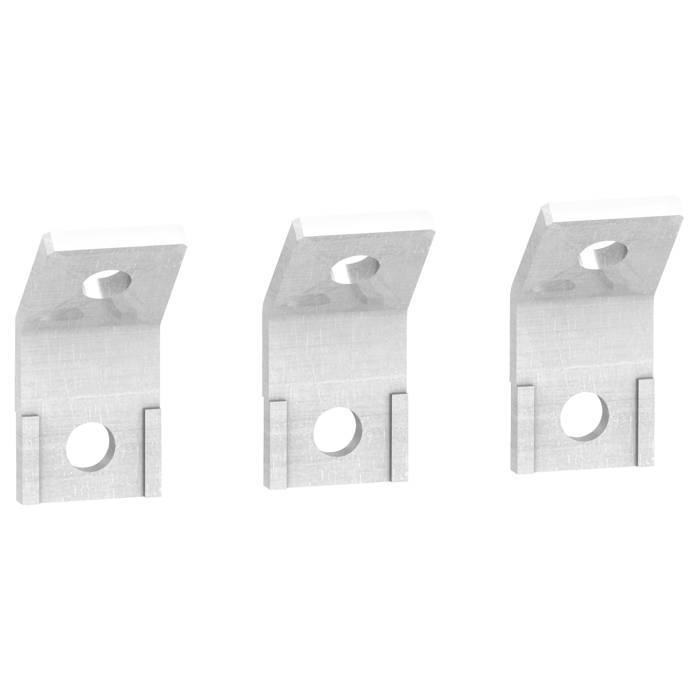

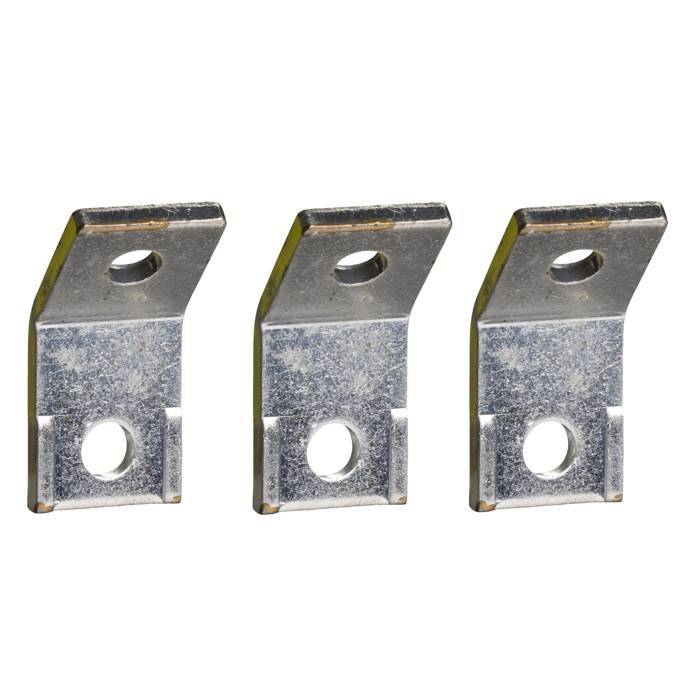

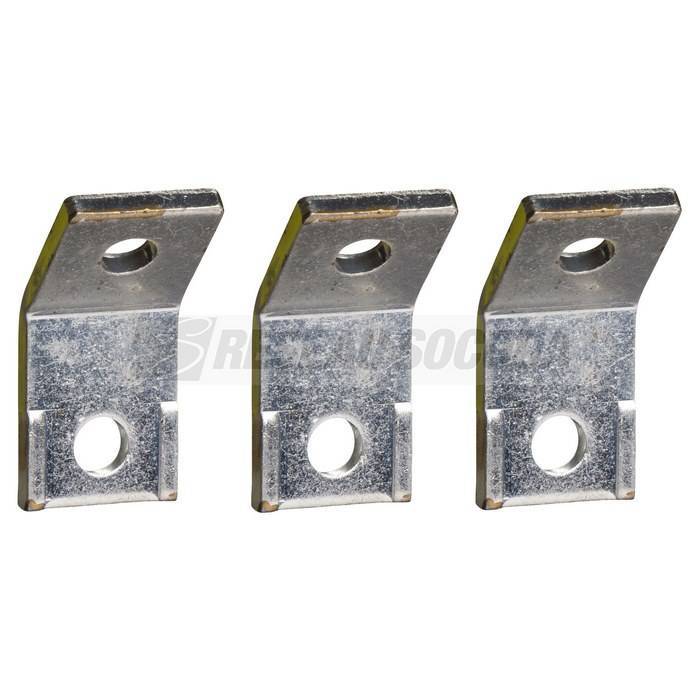

3 plages sraccord 45° NSX250
SCHLV429223
3 plages sraccord 45° NSX250
3606480019739		32,3097 € / U HT

38,7716 € / U TTC

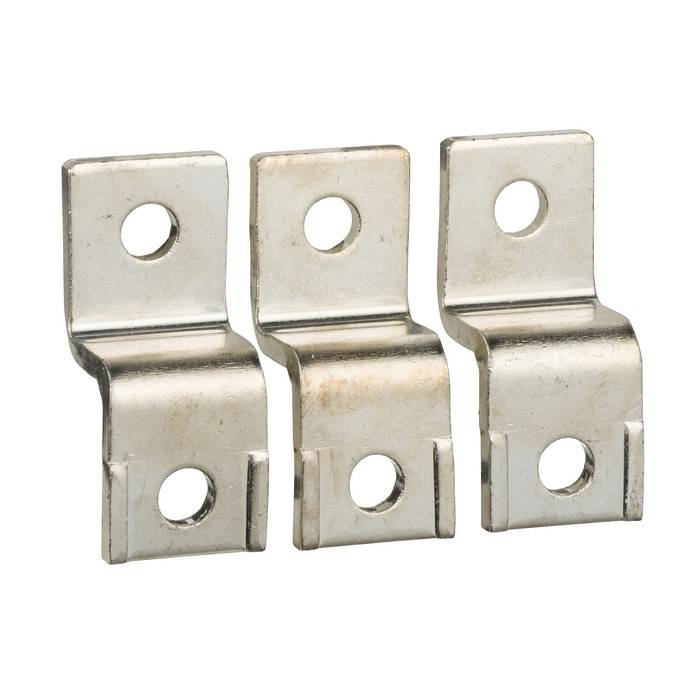

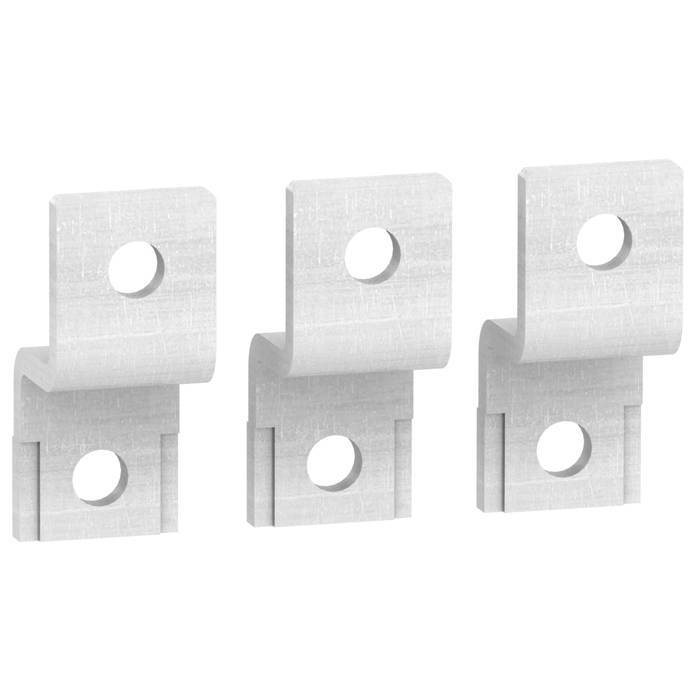

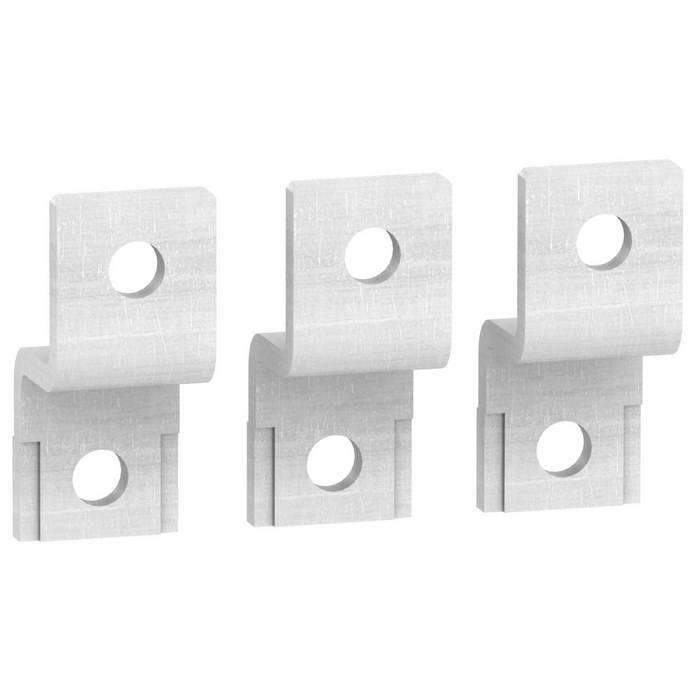

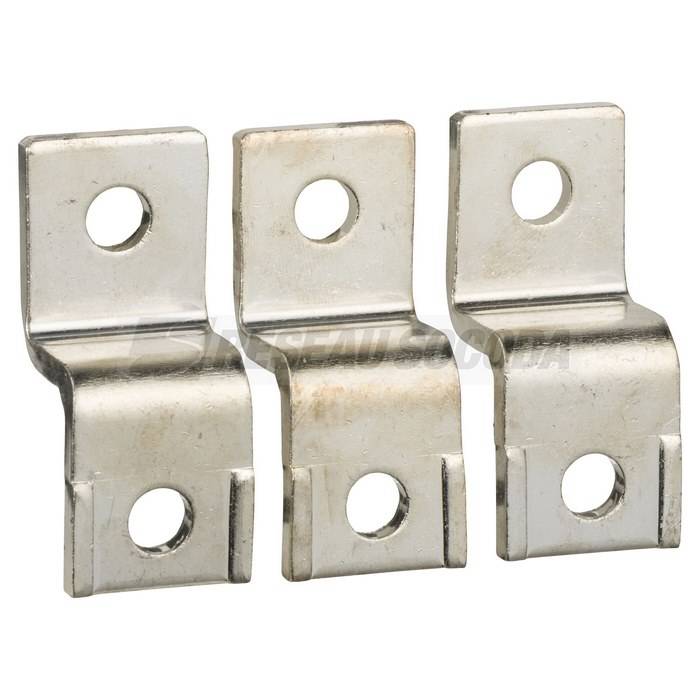

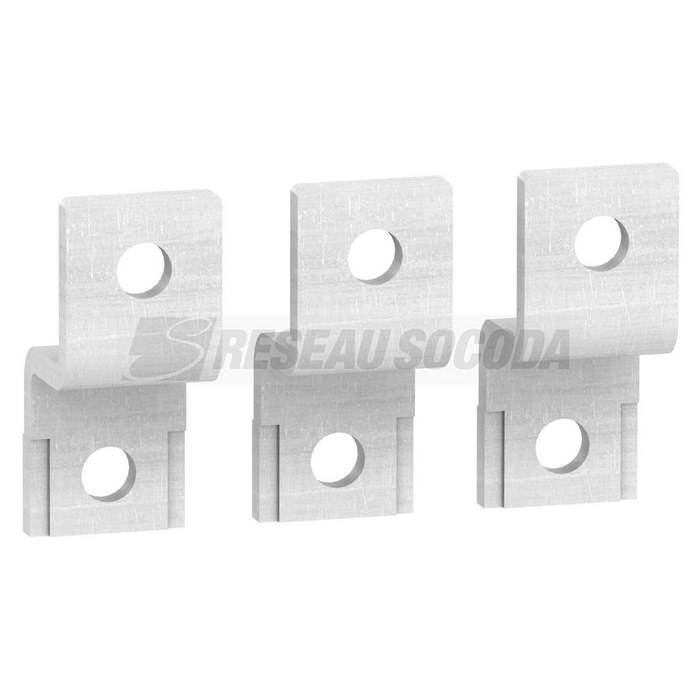

3 plages double L sép NSX250
SCHLV429221
3 plages double L sép NSX250
3606480019593		35,9737 € / U HT

43,1684 € / U TTC
3 bornes 2 câbles 3P NSX250
SCHLV429218
3 bornes 2 câbles 3P NSX250
785901062585		120,0142 € / U HT

144,0170 € / U TTC
NSX250F dsj TMD 250A 3P3D fx
SCHC25F3TM250
NSX250F dsj TMD 250A 3P3D fx
3606481997142		1 380,8372 € / U HT

1 657,0046 € / U TTC
NSX250F disj TMD 160A 3P3D fx
SCHC25F3TM160
NSX250F disj TMD 160A 3P3D fx
3606481997128		1 181,9081 € / U HT

1 418,2897 € / U TTC
2 SERR PROFALUX KS5B24D4Z
SCH42878
2 SERR PROFALUX KS5B24D4Z
3303430428787		111,2719 € / U HT

133,5263 € / U TTC
2 SERR RONIS 1351B.500
SCH41950
2 SERR RONIS 1351B.500
3303430419501		88,9777 € / U HT

106,7732 € / U TTC
NSX contact aux. OF/SD/SDE/SDV
SCH29452
NSX contact aux. OF/SD/SDE/SDV
3303430294528		69,0928 € / U HT

82,9114 € / U TTC

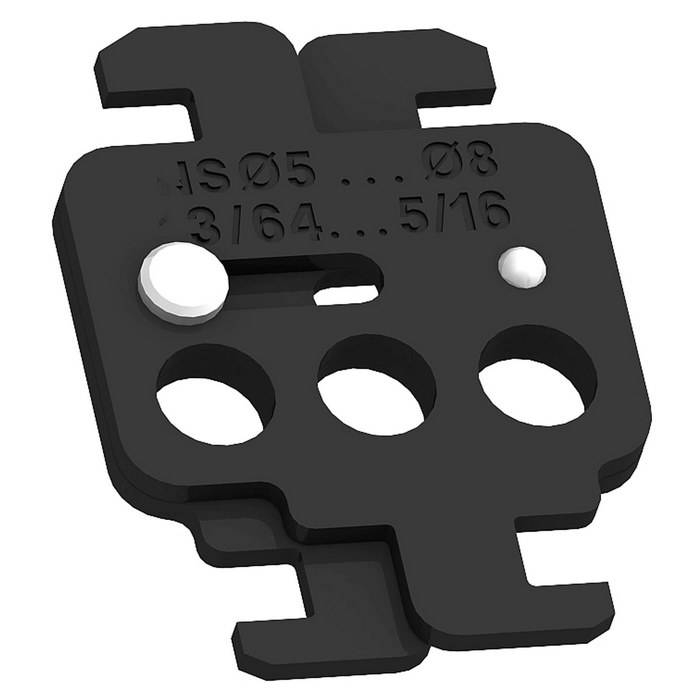

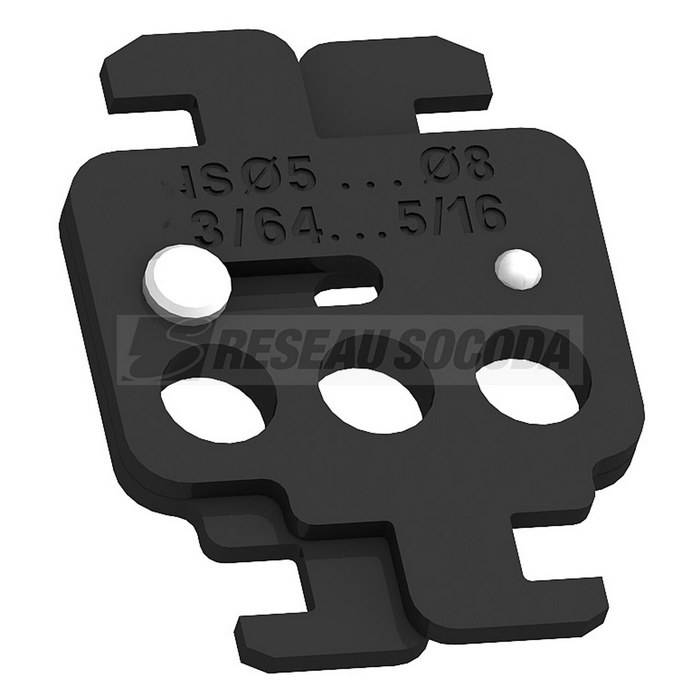

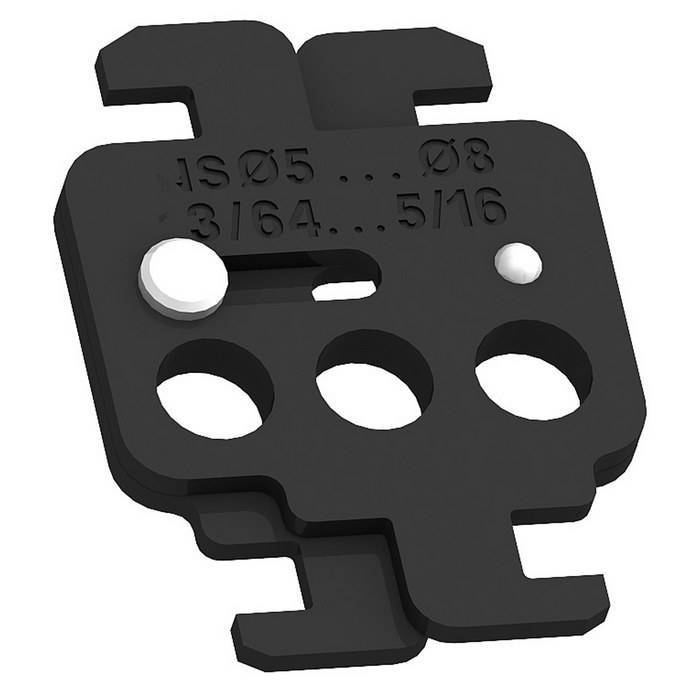

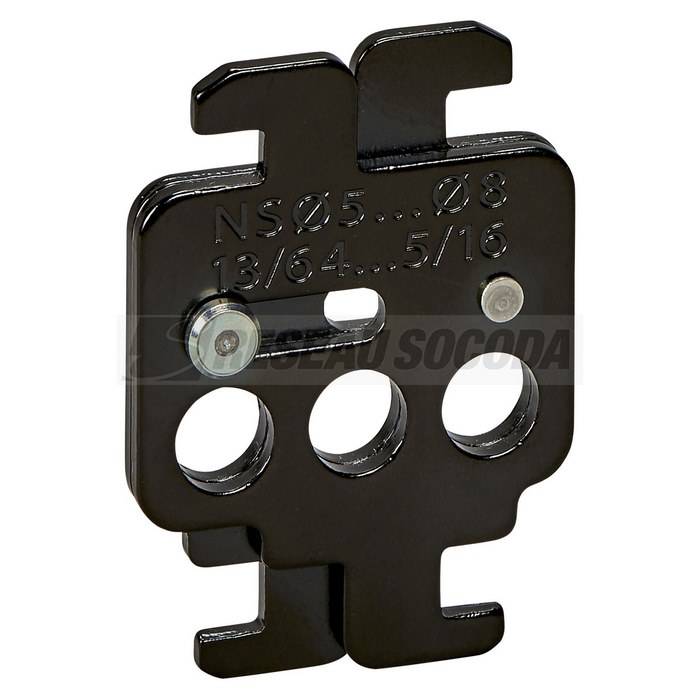

NSX630 verrou 3 cadenas amov
SCH29370
NSX630 verrou 3 cadenas amov
3303430293705		24,0383 € / U HT

28,8460 € / U TTC

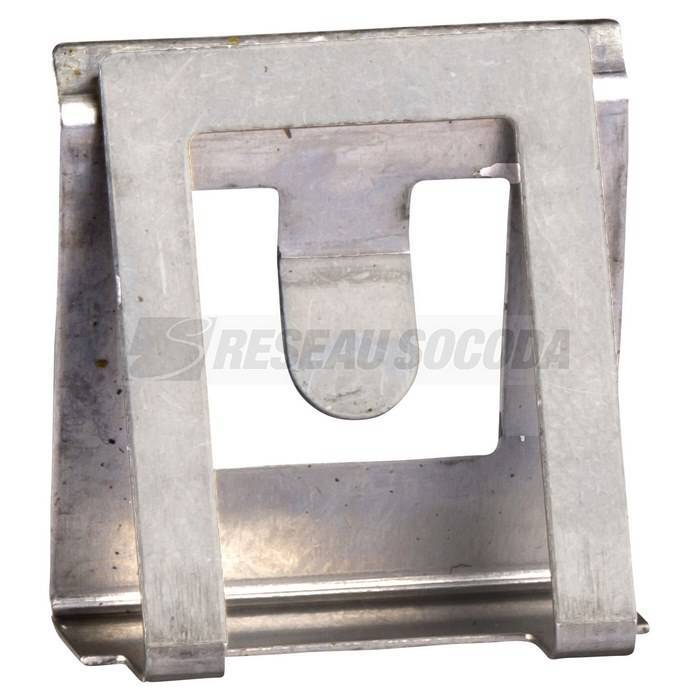

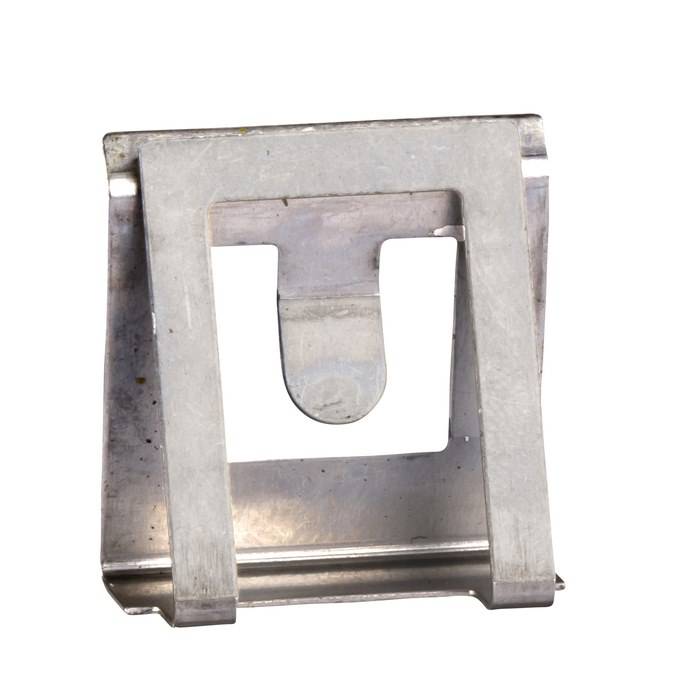

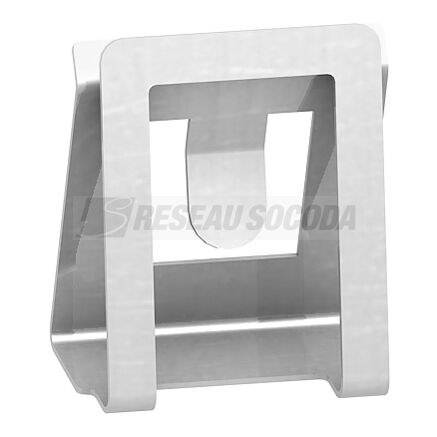

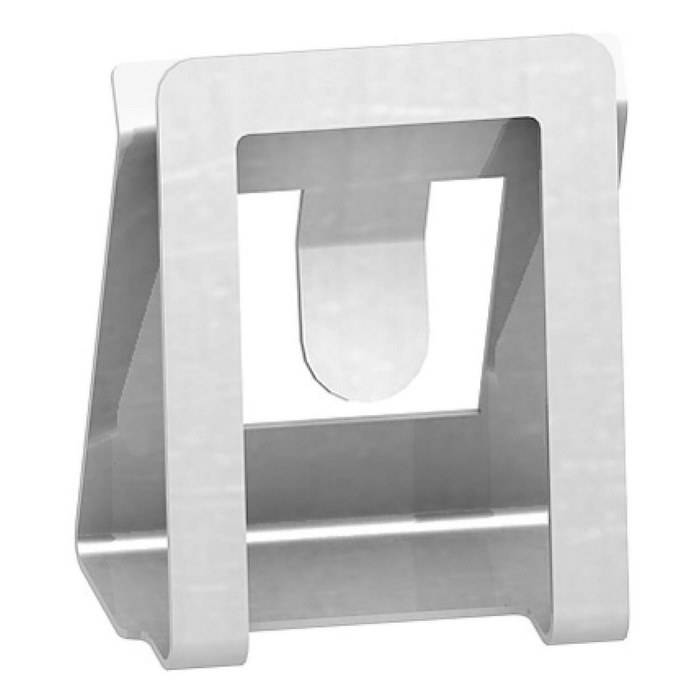

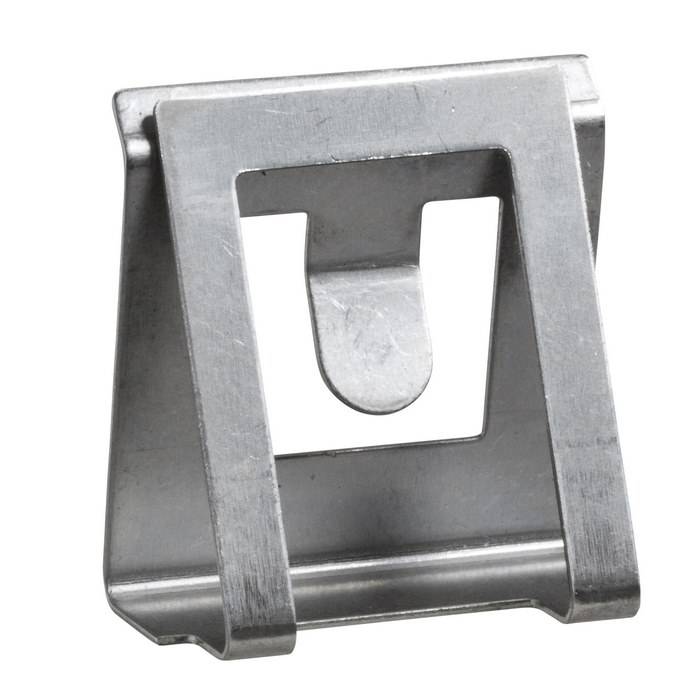

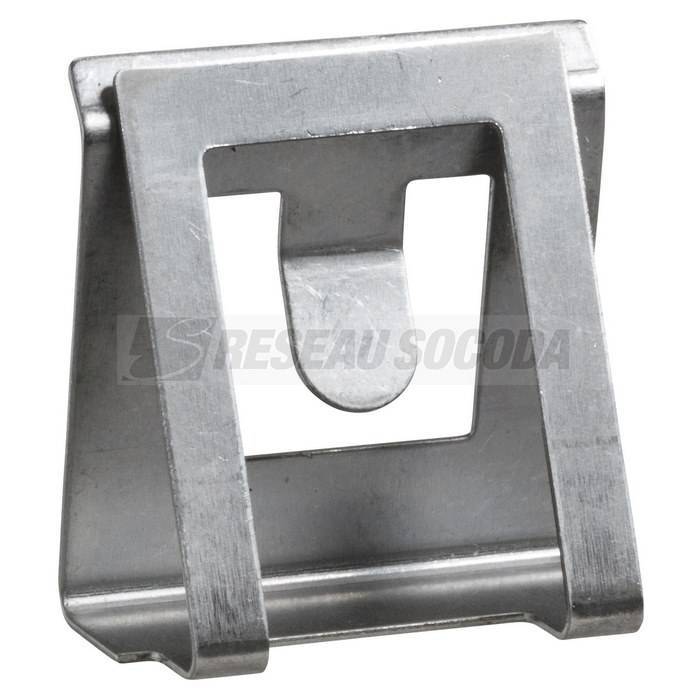

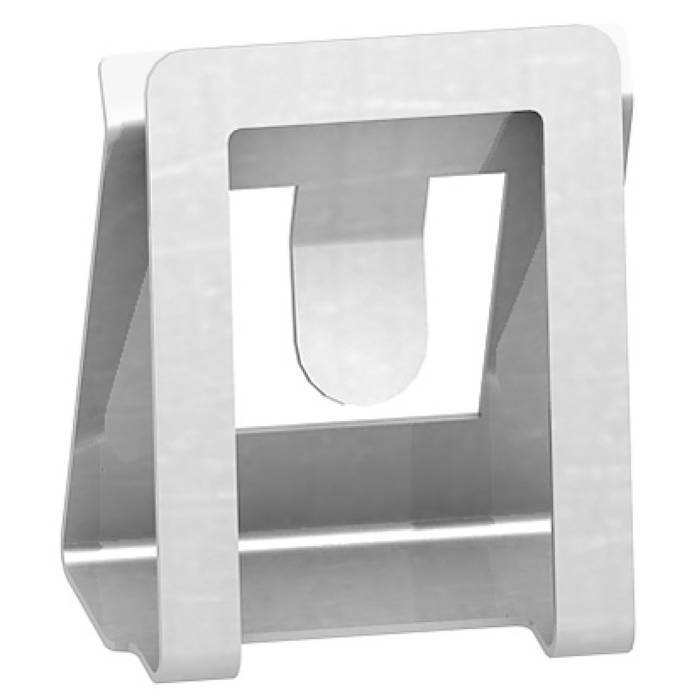

10 agrafes à bornes NSX250
