Protection Equipements & Personnes » Schneider Electric » Inter-Sect.Visu Tarif Jaune <= 400A

Information(s) non contractuelle(s)

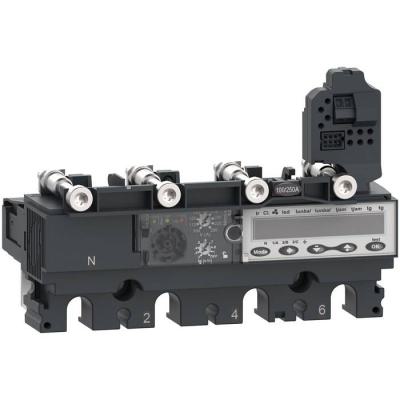

ComPacT NSX - Déclencheur MicroLogic 6.2E 250A - 4P4D pour NSX250

Décl. ML6.2E 250A 4P4D NSX250

Code article : SCHC2546E250

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	5 261,8080 € / U


	Prix unitaire net HT
	2 180,8747 € / U
	soit :
	2 617,0496 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000162
Réf. fabricant : C2546E250

Fabriqué en France

Informations complémentaires :
Le déclencheur électro. MicroLogic 6.2E est un appareil à
composer avec un bloc de coupure de la gamme ComPacT NSX.
D'un calibre 250A, en 4P4D, ce dispositif assure une
protection de surcharge long-retard, instantanée et
protection terre.

Calibre du déclencheur :	250 A à 40 °C

Tension assignée :	690 V CA 50/60 Hz

Communication des données :	Qualité d'alimentationDemande de courant et puissanceHistoriques temps emboutissage et tab

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouce pour In = 40 A0,41 x In pour In > 40 AActivation Ig on/off

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)1,6 x Ir (3t + OSN)Aucune protection (3t)

Plage de réglage de la temporisation de la protection longue durée (tr) :	15400 s à 1,5 x Ir0,3511 s à 7,2 x Ir0,516 s à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Compatibilité de gamme :	ComPacT nouvelle génération NSX250

Plage de réglage de la temporisation de la protection courte durée (tsd) :	00,4 s I²t=off0,10,4 s I²t=on

(tg) ground-fault protection time delay adjustment range :	00,4 s I²t=off0,10,4 s I²t=on

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Enregistrement de données électriques :	Indicateurs de maintenance

Pôles protégés :	3t3t + N/24t3t + OSN

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

Type de mesure :	Compteur d'énergie

Type de produit ou équipement :	Unité de contrôle

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 6.2 E

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Application :	Distribution

Certifications du produit :	MarineEACCCC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	100...250 A

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,512 x In

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-4085 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Réglage du capteur de protection contre les défauts terre ig :	Réglable

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable

Poids de l'emballage 2 :	7,706 kg

Garantie :	18 mois

Position du pôle neutre :	Gauche

Poids de l'emballage (kg) :	666 g

Hauteur de l'emballage 1 :	10 cm

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	11

Qc carton :	11

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c2546e250 3606482000162 schc2546e250

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

2 180,8747 € / U HT
2 617,0496 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC2545E250 Décl. ML5.2E 250A 4P4D NSX250 3606482000124		1 475,7824 € / U HT 1 770,9389 € / U TTC

	SCHC254TM250 Décl.TMD 250A 4P4D pour NSX250 3606482000292		731,9803 € / U HT 878,3764 € / U TTC

	SCHC256TM250 Décl.TMD 250A 4P3D pour NSX250 3606482000049		658,3120 € / U HT 789,9744 € / U TTC

	SCHC25B4 NSX250B blc coupure 4P 250A fx 3606481999863		758,1059 € / U HT 909,7271 € / U TTC	U	Ajouter

	SCHC25F4 NSX250F blc coupure 4P 250A fx 3606481999870		942,7043 € / U HT 1 131,2452 € / U TTC	U	Ajouter

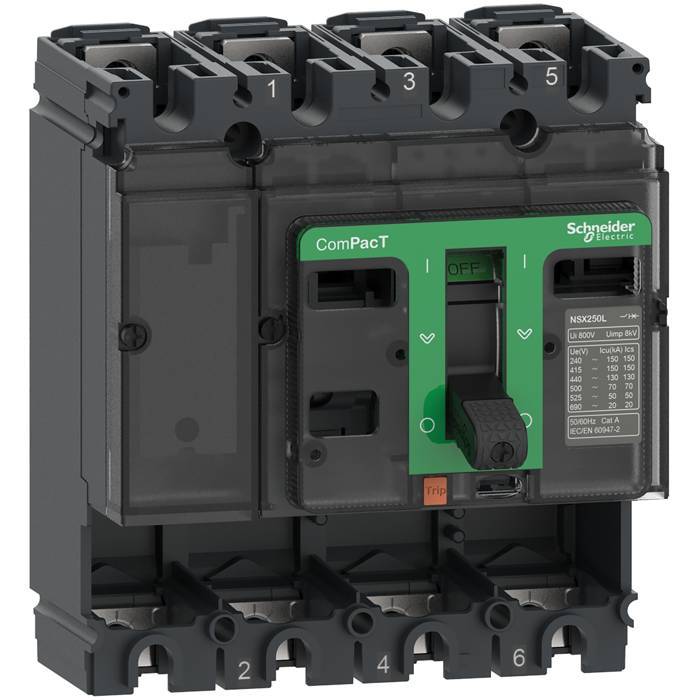

	SCHC25H4 NSX250H blc coupure 4P 250A fx 3606481999894		1 309,1989 € / U HT 1 571,0387 € / U TTC
