Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

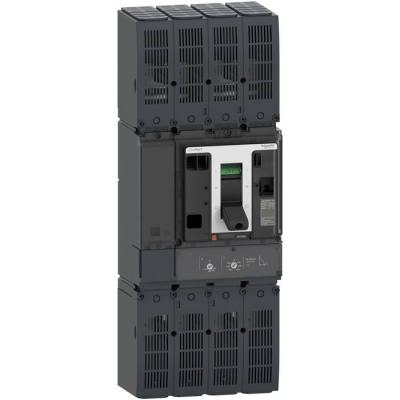

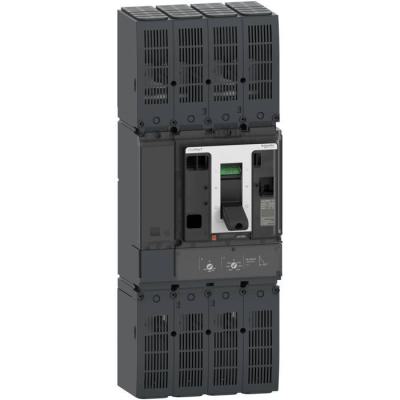

ComPacT NSX1200N DC - Disjoncteur - TM-DC 800A - 2P2D - 50kA - câblage borne

NSX1200NDC DISJ 2P2D 800A BOR

Code article : SCHC1BN2TM800D

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	14 222,9280 € / U


	Prix unitaire net HT
	5 676,6787 € / U
	soit :
	6 812,0144 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482005631
Réf. fabricant : C1BN2TM800D

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX1200N DC est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclench. magnéto-thermique
TM-DC 800A, 2P2D PdC N, niveau de performance 50kA 500Vcc,
il dispose d'une cde par maneton pour un montage sur
platine.

Calibre du déclencheur :	800 A à 40 °C

Tension assignée :	600 V CC

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Pouvoir de coupure ultime en court-circuit (icu) :	50 kA Icu à 300 V CC 1P se conformer à CEI 60947-250 kA Icu à 600 V CC 2P se conformer à C

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Pouvoir de coupure nominal en court-circuit de service (ics) :	12,5 kA à 600 V CC se conformer à CEI 60947-2

Durée de vie électrique :	1000 cycle à 600 V In2000 cycle à 600 V In/2

(ui) tension assignée d'isolement :	600 V CC se conformer à CEI 60947-2

Nom du produit :	ComPacT NSX DC nouvelle génération

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de déclencheur :	Thermique-magnétique

Régulation reach :	Déclaration REACh

Niveau de performance :	N 50 kA 600 V CC

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	800 A à 40 °C

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Plage de réglage du seuil de protection courte durée (isd) :	2.5...5 x In

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	5000 cycle

Nom de l'appareil :	NSX800 DC

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage (kg) :	10,182 kg

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	185 mm

Hauteur (h) :	350 mm

Profondeur (p) :	110 mm

Poids :	9,4 kg

Humidité relative :	095 %

Nom du déclencheur :	TM-DC

Pas" de raccordement :	45 mm

Hauteur de l'emballage 1 :	30 cm

Largeur de l'emballage 1 :	40 cm

Longueur de l'emballage 1 :	60 cm

Mode d'installation du disjoncteur :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	2P

Pôles protégés :	2t

Type de réseau :	CC

Fonctions de protection du déclencheur :	LI

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx disjoncteur câblage borne c1bn2tm800d 3606482005631 schc1bn2tm800d

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

5 676,6787 € / U HT
6 812,0144 € / U TTC
