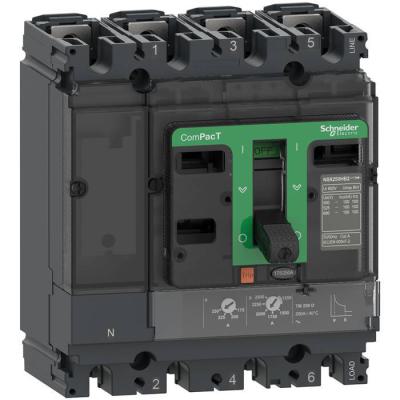

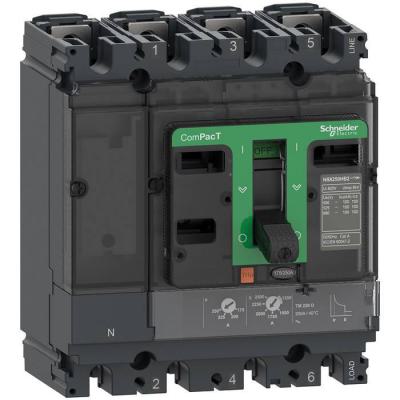

ComPacT NSX160F - Disjoncteur - TM-D 80A - 4P3D - 36kA - montage fixe

NSX160F disj TMD 80A 4P3D

Code article : SCHC16F6TM080

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 288,9400 € / U


	Prix unitaire net HT
	910,8626 € / U
	soit :
	1 093,0351 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481997302
Réf. fabricant : C16F6TM080

Informations complémentaires :
Le disjoncteur NSX160F est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur magnéto-thermique TM-D
80A, 4P3D PdC F, niveau de perf. 36kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.

Calibre du déclencheur :	80 A à 40 °C

Indice de protection (ip) :	IP40

Nombre de pôles :	4

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	10 kA à 600 V CA 50/60 Hz se conformer à UL 50885 kA à 240 V CA 50/60 Hz se conformer à UL

Pouvoir de coupure nominal en court-circuit de service (ics) :	35 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 380/415 V CA 50/60 Hz se confo

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Durée de vie électrique :	7500 cycle à 690 V In15000 cycle à 690 V In/220000 cycle à 440 V In40000 cycle à 440 V In/

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Plage de réglage de la temporisation de la protection longue durée (tr) :	120400 s à 1,5 x In15 s à 6 x Ir

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Paramètres de protection neutre :	Aucune protection (3t)

Type de déclencheur :	Thermique-magnétique

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36 kA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

Application :	Distribution

(in) courant assigné d'emploi :	80 A à 40 °C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	40000 cycle

Type de raccordement du circuit principal :	borne à vis

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Réglage de courant du déclencheur de surcharge (a) :	56,0 80,0

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Poids de l'emballage (kg) :	2,455 kg

Nom de l'appareil :	NSX160F

Poids de l'emballage 2 :	9,82 kg

Garantie :	18 mois

Position du pôle neutre :	Gauche

Pertes de puissance :	8,06 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Poids :	2,6 kg

Humidité relative :	095 %

Pas" de raccordement :	35 mm

Plage de réglage du seuil de protection courte durée (isd) :	640 A

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	15 cm

Largeur de l'emballage 1 :	17 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Position du raccordement de circuit principal :	avant

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection différentielle_x000D_ t :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Courant permanent nominal (iu) (a) :	80,0

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	36,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Pôles protégés :	3t

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc carton :	4
