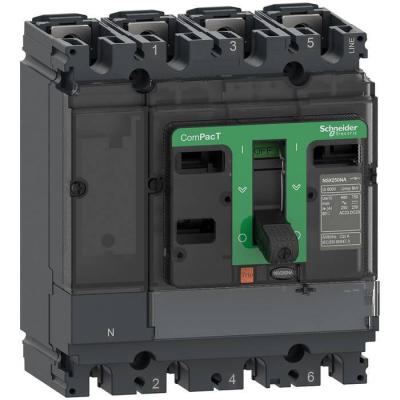

NSX160NA inter-sec 160A 4P NSX160NA inter-sec 160A 4P
NSX160NA inter-sec 160A 4P NSX160NA inter-sec 160A 4P
Information(s) non contractuelle(s)

ComPacT NSX160NA - Interrupteur-Sectionneur - 160A - 4P - montage fixe

NSX160NA inter-sec 160A 4P
Code article : SCHC164160S
Disponibilité :
En stock 1 U en stock
Prix tarif catalogue fabricant TTC
1 525,4880 € / U
Prix unitaire net HT
632,2728 € / U
soit :
758,7274 € / U TTC
 Déjà client ? Connectez-vous
U
      Ajouter au panier
Marque : Schneider Electric
EAN : 3606481999290
Réf. fabricant : C164160S


Lien fiche fabricant
Lien notice fabricant
Lien notice fabricant
Lien notice fabricant
Informations complémentaires :
L'interrupteur-sectionneur NSX160NA est un appareil complet
de la gamme ComPacT NSX. Avec un calibre de 160A, 4P, de
catégorie d'emploi AC-22A, AC-23A et DC-22A, DC-23A, il
dispose d'une commande par maneton pour un montage sur
platine.
Hauteur :  161ámm
Profondeur :  86ámm
Endurance électrique :  AC-22A: 30000ácycle 440 V CA 50/60 Hz In/2 se conformer à IEC 60947-3AC-23A: 30000ácycle 4
(ie) courant assigné d'emploi :  AC-22A: 160áA CA 50/60 Hz 220...690 VAC-23A: 160áA CA 50/60 Hz 220...690 VDC-22A: 160áA CC
(ue) tension assignée d'emploi :  690 V CA 50/60 Hz se conformer à IEC 60947-3750 V CC 3 pôle en série se conformer à IEC 60
Régulation rohs chine :  Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
(icw) courant assigné de courte durée admissible :  0,96ákA pendant 20 s se conformer à IEC 60947-32,5ákA pendant 1s se conformer à IEC 60947-
(icm) pouvoir assigné de fermeture en court-circuit :  330ákA avec coupe-circuit de protection en amont3,6ákA sectionneur seulement
Type de construction de l'appareil :  technique d'encastrement fixe pour appareil encastré
(ui) tension assignée d'isolement :  800áV CA 50/60 Hz se conformer à IEC 60947-3
Endurance mécanique :  40000ácycle se conformer à IEC 60947-3
Aptitude au sectionnement :  Oui se conformer à EN/IEC 60947-3
Nom du produit :  ComPacT NSX nouvelle génération
(uimp) tension assignée de tenue aux chocs :  8ákV se conformer à IEC 60947-3
Degré de protection ip :  IP40 se conformer à CEI 60529
Tenue aux chocs ik :  IK07 se conformer à CEI 62262
Degré de pollution :  3 se conformer à CEI 60664-1
Directive rohs ue :  Conforme Déclaration RoHS UE
Gamme :  ComPacT nouvelle génération
Type de produit ou équipement :  Interrupteur-sectionneur
Catégorie d'emploi :  AC-22AAC-23ADC-22ADC-23A
Normes :  EN/CEI 60947UL 508
Régulation reach :  Déclaration REACh
Finition de l'élément d'actionnement :  manette / levier
Support de montage :  Plaque arrière
(ith) courant thermique conventionnel :  160áA à 60á°C
Type de commande :  Par maneton
Type de raccordement du circuit principal :  borne à vis
Classe de protection contre les chocs électriques :  Classe II
Température de l'air ambiant en fonctionnement :  -25à70á°C
Température ambiante de stockage :  -50à85á°C
Nom de l'appareil :  NSX160NA
Poids de l'emballage (kg) :  2,438ákg
Largeur de l'emballage 1 :  14,4ácm
Garantie :  18 mois
Raccordement amont :  Façade
Raccordement aval :  Façade
Largeur :  140ámm
Poids :  2,2ákg
Code de compatibilité :  NSX160
Certifications du produit :  EACCCC
Pas" de raccordement :  35ámm
Hauteur de l'emballage 1 :  14ácm
Longueur de l'emballage 1 :  19ácm
Poids de l'emballage 2 :  15ákg
Hauteur de l'emballage 2 :  30ácm
Largeur de l'emballage 2 :  30ácm
Longueur de l'emballage 2 :  40ácm
Courant permanent nominal (iu) (a) :  160,0
Tension de fonctionnement normale (v) :  690,0
Tension de fonctionnement nominale max. ue en ca (v) :  690,0
Courant permanent nominal, ca-21, 400áv (a) :  160,0
Courant permanent nominal, ca-23, 400 v (a) :  160,0
Type de réseau :  CACC
Mode d'installation :  Fixe
Classe de protection (ip), face avant :  IP30
Couleur de l'élément d'actionnement :  noir
Coupure pleinement apparente :  Oui
Type d'emballage 1 :  PCE
Type d'emballage 2 :  S03
Sans mercure :  Oui
Information sur les exemptions rohs :  Oui
Nombre de contacts auxiliaires à fermeture :  0,0
Nombre de contacts auxiliaires à ouverture :  0,0
Nombre de pôles :  4,0
Nombre de contacts auxiliaires à deux directions :  5,0
Nombre d'interrupteurs :  1,0
Verrouillable :  Oui
Finition interrupteur général :  Oui
Finition interrupteur de maintenance/réparation :  Oui
Courant nominal de courte durée admissible icw (ka) :  2,5
Convient pour montage au sol :  Oui
Adapté à une fixation frontale à 4 trous :  Oui
Adapté à un montage en distributeur :  Oui
Commande motorisée en option :  Oui
Déclencheur voltmétrique en option :  Oui
Description des pôles :  4P
Codification du pouvoir de coupure :  NA
Qct :  CT
Nombre d'unité par paquet :  1
Nb produits dans l'emballage 2 :  6
Qc unité :  1
Qc carton :  6
Mots clés : compact nsx interrupteur sectionneur montage fixe c164160s 3606481999290 schc164160s
