ComPacT NSXmB - disjoncteur - TM-D 125A - 4P4D - 25kA - borne EverLink

NSXmB DISJ 4P4D TMD 125A ELINK

Code article : SCHC12B4TM125L

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 527,9960 € / U


	Prix unitaire net HT
	544,9013 € / U
	soit :
	653,8816 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481990242
Réf. fabricant : C12B4TM125L

Informations complémentaires :
ComPacT NSXmB - disjoncteur protection distribution -
déclencheur TM-D 125A - 4P4D - PdC B - performance 25kA
415Vca 50/60Hz - commande par maneton - 12 pas de 9mm -
borne EverLink - IK07 - CEI 60947-2

Couleur :	Gris (RAL 7016)

Ip :	IP40

Poids :	9,662 kg

Type :	Disjoncteur

Pouvoir de coupure ultime en court-circuit (icu) :	50 kA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225 kA Icu à 380...415 V CA 5

Pouvoir de coupure nominal en court-circuit de service (ics) :	50 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225 kA à 380...415 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Nombre d'emplacements pour les auxiliaires électriques :	1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur

Bornes de raccordement :	1 cosse Everlink taille de fil2,570 mm², souple cuivre 1 cosse Everlink taille de fil2,595

Durée de vie électrique :	20000 cycle à 440 V In/210000 cycle à 440 V In10000 cycle à 690 V In/25000 cycle à 690 V I

Altitude de fonctionnement :	2000 m sans réduction de courant5000 m avec réduction de courant

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Signalisation locale :	pourprésence de contacts auxiliaires repère (vert)

Pas" de raccordement :	35 mm avec épanouisseurs27 mm sans épanouisseurs

Nom du produit :	ComPacT NSXm nouvelle génération

Gamme de produits :	ComPacT NSXm nouvelle génération

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Application :	DistributionProtection

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	B 25 kA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	125 A à 40 °C

Calibre du déclencheur :	125 A à 40 °C

Plage de réglage du déclencheur de court-circuit non retardé (a) :	1250,0 1250,0

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Tension assignée (ue) (v) :	690,0 690,0

Type de raccordement du circuit principal :	borne à vis

Réglage de courant du déclencheur de surcharge (a) :	87,5 125,0

Nom de l'appareil :	NSXm 160B

Pas de 9 mm :	12 module

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Quantité du lot :	Lot de 1

Largeur de l'emballage 1 :	11,5 cm

Garantie :	18 mois

Position du pôle neutre :	Gauche

Pertes de puissance :	9,64 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage du seuil de protection magnétique (im) :	1250 A

Largeur (l) :	108 mm

Hauteur (h) :	137 mm

(ui) tension assignée d'isolement :	800 V

Profondeur (p) :	80 mm

Hauteur de l'emballage 1 :	12 cm

Longueur de l'emballage 1 :	21 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	125,0

Position du raccordement de circuit principal :	avant

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Indice de protection (ip) :	IP40

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	25,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Adapté à un montage de profilés chapeaux :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Pôles protégés :	4d

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Qc unité :	1

Qc carton :	6

Mots clés : compact nsxmb disjoncteur borne everlink c12b4tm125l 3606481990242 schc12b4tm125l

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

544,9013 € / U HT
653,8816 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC12B3TM125L NSXmB DISJ 3P3D TMD 125A ELINK 3606481990044		418,1129 € / U HT 501,7355 € / U TTC

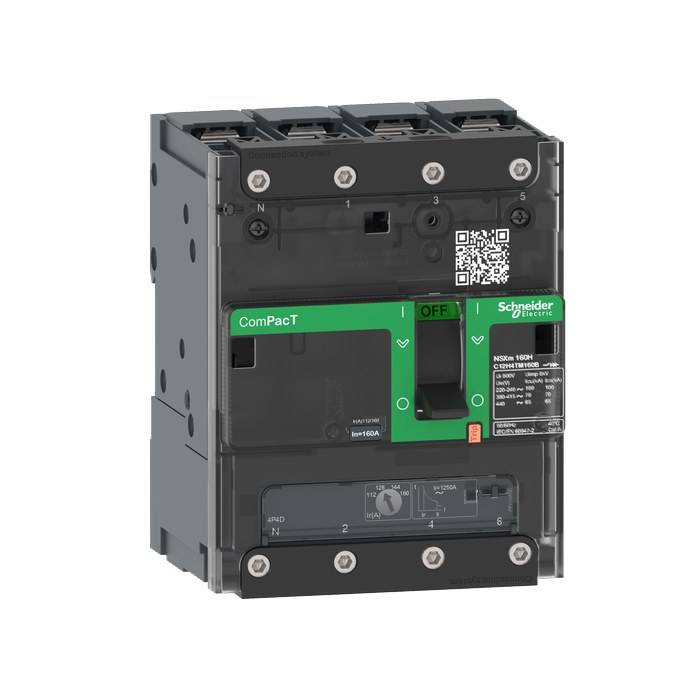

	SCHC12B4TM125B NSXmB DISJ 4P4D TMD 125A COSSE 3606481990549		531,3699 € / U HT 637,6439 € / U TTC

	SCHC12B4TM160L NSXmB DISJ 4P4D TMD 160A ELINK 3606481990259		744,6308 € / U HT 893,5570 € / U TTC

	SCHC12E4TM125L NSXmE DISJ 4P4D TMD 125A ELINK 3606481989642		497,3277 € / U HT 596,7932 € / U TTC

	SCHC12F4TM125L NSXmF DISJ 4P4D TMD 125A ELINK 3606481990846		723,2299 € / U HT 867,8759 € / U TTC

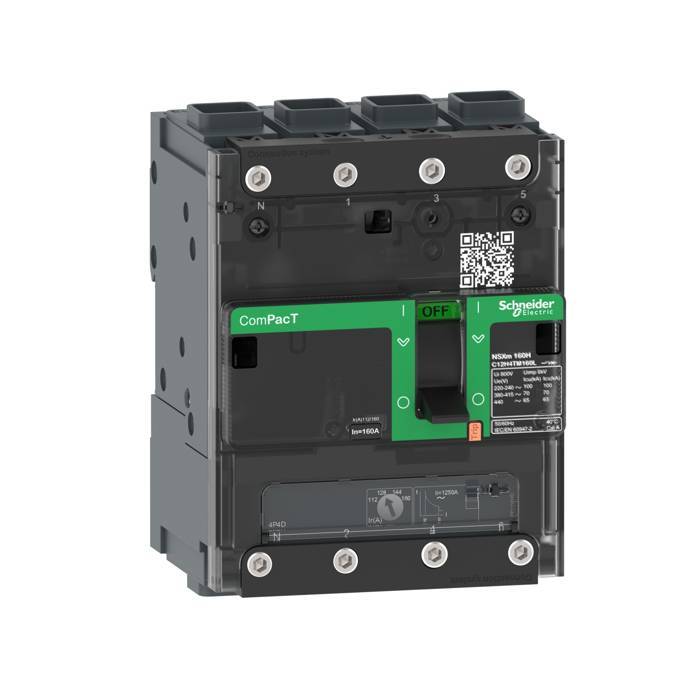

	SCHC12H4TM125L NSXmH DISJ 4P4D TMD 125A ELINK 3606481992048		978,7963 € / U HT 1 174,5556 € / U TTC
