Protection Equipements & Personnes » Schneider Electric » Disjoncteurs boitiers moulés modula

Information(s) non contractuelle(s)

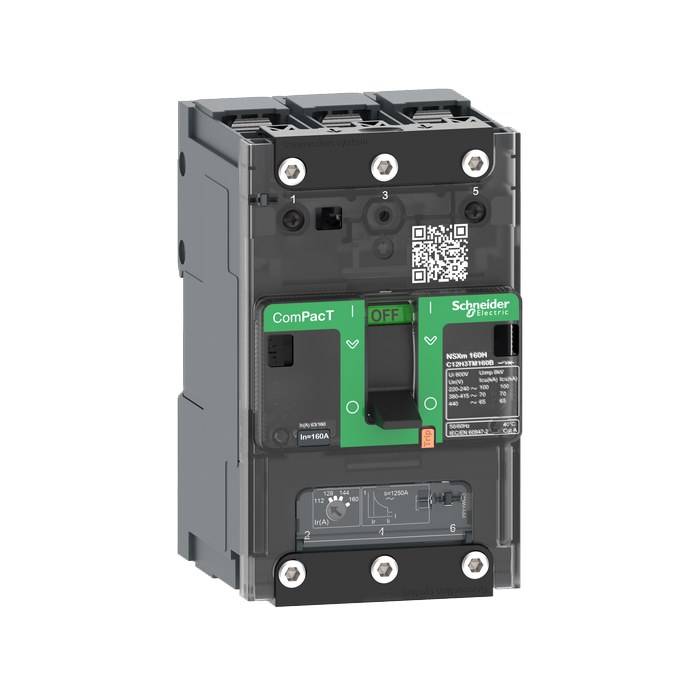

ComPacT NSXmB - disjoncteur - TM-D 160A - 3P3D - 25kA - borne à cosses

NSXmB DISJ 3P3D TMD 160A COSSE

Code article : SCHC12B3TM160B

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 488,4800 € / U


	Prix unitaire net HT
	530,8093 € / U
	soit :
	636,9712 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481990358
Réf. fabricant : C12B3TM160B

Informations complémentaires :
ComPacT NSXmB - disjoncteur protection distribution -
déclencheur TM-D 160A - 3P3D - PdC B - performance 25kA
415Vca 50/60Hz - commande par maneton - 9 pas de 9mm -
borne à cosses - IK07 - CEI 60947-2

Pouvoir de coupure ultime en court-circuit (icu) :	50ákA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225ákA Icu à 380...415 V CA 5

Pouvoir de coupure nominal en court-circuit de service (ics) :	50ákA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225ákA à 380...415 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Nombre d'emplacements pour les auxiliaires électriques :	1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur

Durée de vie électrique :	20000ácycle à 440 V In/210000ácycle à 440 V In10000ácycle à 690 V In/25000ácycle à 690 V I

Altitude de fonctionnement :	2000 m sans réduction de courant5000 m avec réduction de courant

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Signalisation locale :	pourprésence de contacts auxiliaires repère (vert)

Pas" de raccordement :	35ámm avec épanouisseurs27ámm sans épanouisseurs

Bornes de raccordement :	cosse/barre omnibus à compression

Nom du produit :	ComPacT NSXm nouvelle génération

Gamme de produits :	ComPacT NSXm nouvelle génération

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Application :	DistributionProtection

Type de déclencheur :	Thermique-magnétique

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	B 25ákA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Couleur :	Gris (RAL 7016)

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	160áA à 40á°C

Calibre du déclencheur :	160áA à 40á°C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSXm 160B

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Poids de l'emballage 2 :	10,274ákg

Fréquence du réseau :	50/60 Hz

Pas de 9 mm :	9 module

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Quantité du lot :	Lot de 1

Poids de l'emballage (kg) :	1,098ákg

Pertes de puissance :	12,21áW

Poids :	1,06ákg

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage du seuil de protection magnétique (im) :	1250áA

Hauteur (h) :	137ámm

Plage de réglage du déclencheur de court-circuit non retardé (a) :	1250,0

(ui) tension assignée d'isolement :	800áV

Largeur (l) :	81ámm

Profondeur (p) :	80ámm

Hauteur de l'emballage 1 :	12ácm

Longueur de l'emballage 1 :	21ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Courant permanent nominal (iu) (a) :	160,0

Réglage de courant du déclencheur de surcharge (a) :	112,0

Tension assignée (ue) (v) :	690,0

Position du raccordement de circuit principal :	avant

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Degré de protection ip :	IP40

Largeur de l'emballage 1 :	9ácm

Indice de protection (ip) :	IP40

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	25,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	3,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Adapté à un montage de profilés chapeaux :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	3P

Pôles protégés :	3d

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	9

Qc unité :	1

Qc carton :	9

Mots clés : compact nsxmb disjoncteur borne cosses c12b3tm160b 3606481990358 schc12b3tm160b
