Protection Equipements & Personnes » Schneider Electric » Disjoncteurs boitiers moulés modula

Information(s) non contractuelle(s)

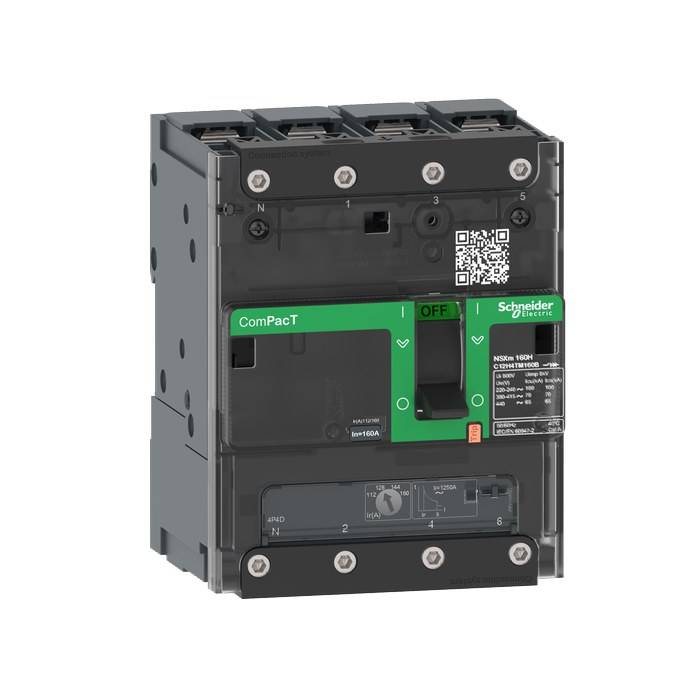

ComPacT NSXmB - disjoncteur - TM-D 16A - 4P4D - 25kA - borne à cosses

NSXmB DISJ 4P4D TMD 16A COSSE

Code article : SCHC11B4TM016B

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 187,6640 € / U


	Prix unitaire net HT
	423,5348 € / U
	soit :
	508,2418 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481990464
Réf. fabricant : C11B4TM016B

Informations complémentaires :
ComPacT NSXmB - disjoncteur protection distribution -
déclencheur TM-D 16A - 4P4D - PdC B - performance 25kA
415Vca 50/60Hz - commande par maneton - 12 pas de 9mm -
borne à cosses - IK07 - CEI 60947-2

Couleur :	Gris (RAL 7016)

Ip :	IP40

Poids :	1,534ákg

Type :	Disjoncteur

Pouvoir de coupure ultime en court-circuit (icu) :	50ákA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225ákA Icu à 380...415 V CA 5

Pouvoir de coupure nominal en court-circuit de service (ics) :	50ákA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225ákA à 380...415 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Nombre d'emplacements pour les auxiliaires électriques :	1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur

Durée de vie électrique :	20000ácycle à 440 V In/210000ácycle à 440 V In10000ácycle à 690 V In/25000ácycle à 690 V I

Altitude de fonctionnement :	2000 m sans réduction de courant5000 m avec réduction de courant

Signalisation locale :	pourprésence de contacts auxiliaires repère (vert)

Pas" de raccordement :	35ámm avec épanouisseurs27ámm sans épanouisseurs

Bornes de raccordement :	cosse/barre omnibus à compression

Nom du produit :	ComPacT NSXm nouvelle génération

Gamme de produits :	ComPacT NSXm nouvelle génération

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Application :	DistributionProtection

Type de déclencheur :	Thermique-magnétique

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	B 25ákA 415 V CA

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	16áA à 40á°C

Calibre du déclencheur :	16áA à 40á°C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Nom de l'appareil :	NSXm 100B

Pas de 9 mm :	12 module

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Poids de l'emballage 3 :	254,49ákg

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Quantité du lot :	Lot de 1

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	108ámm

Hauteur (h) :	137ámm

Hauteur de l'emballage 3 :	150ácm

Longueur de l'emballage 3 :	120ácm

(ui) tension assignée d'isolement :	800áV

Pertes de puissance :	2,4áW

Plage de réglage du seuil de protection magnétique (im) :	500áA

Profondeur (p) :	80ámm

Hauteur de l'emballage 1 :	12ácm

Largeur de l'emballage 1 :	13ácm

Longueur de l'emballage 1 :	22ácm

Hauteur de l'emballage 2 :	13ácm

Largeur de l'emballage 2 :	12ácm

Longueur de l'emballage 2 :	22ácm

Largeur de l'emballage 3 :	80ácm

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	144

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Pôles protégés :	4d

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Qct :	PF

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Qc unité :	1

Qc carton :	6

Mots clés : compact nsxmb disjoncteur borne cosses c11b4tm016b 3606481990464 schc11b4tm016b
