Protection Equipements & Personnes » Schneider Electric » Disjoncteurs boitiers moulés modula

Information(s) non contractuelle(s)

ComPacT NSXmB - disjoncteur - TM-D 63A - 3P3D - 25kA - borne à cosses

NSXmB DISJ 3P3D TMD 63A COSSE

Code article : SCHC11B3TM063B

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	921,0840 € / U


	Prix unitaire net HT
	328,4692 € / U
	soit :
	394,1630 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481990310
Réf. fabricant : C11B3TM063B

Informations complémentaires :
ComPacT NSXmB - disjoncteur protection distribution -
déclencheur TM-D 63A - 3P3D - PdC B - performance 25kA
415Vca 50/60Hz - commande par maneton - 9 pas de 9mm -
borne à cosses - IK07 - CEI 60947-2

Couleur :	Gris (RAL 7016)

Ip :	IP40

Poids :	304,89ákg

Type :	Disjoncteur

Pouvoir de coupure ultime en court-circuit (icu) :	50ákA Icu à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225ákA Icu à 380...415 V CA 5

Pouvoir de coupure nominal en court-circuit de service (ics) :	50ákA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-225ákA à 380...415 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Nombre d'emplacements pour les auxiliaires électriques :	1 slot(s) pour interrupteur secondaire OF1 slot(s) pour commutateur de relais avertisseur

Durée de vie électrique :	20000ácycle à 440 V In/210000ácycle à 440 V In10000ácycle à 690 V In/25000ácycle à 690 V I

Altitude de fonctionnement :	2000 m sans réduction de courant5000 m avec réduction de courant

Signalisation locale :	pourprésence de contacts auxiliaires repère (vert)

Pas" de raccordement :	35ámm avec épanouisseurs27ámm sans épanouisseurs

Bornes de raccordement :	cosse/barre omnibus à compression

Nom du produit :	ComPacT NSXm nouvelle génération

Gamme de produits :	ComPacT NSXm nouvelle génération

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Application :	ProtectionDistribution

Type de déclencheur :	Thermique-magnétique

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	B 25ákA 415 V CA

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	63áA à 40á°C

Calibre du déclencheur :	63áA à 40á°C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Nom de l'appareil :	NSXm 100B

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Pas de 9 mm :	9 module

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Quantité du lot :	Lot de 1

Poids de l'emballage 3 :	12,29ákg

Garantie :	18 mois

Pertes de puissance :	5,58áW

Raccordement amont :	Façade

Raccordement aval :	Façade

Hauteur (h) :	137ámm

Hauteur de l'emballage 2 :	150ácm

Longueur de l'emballage 2 :	120ácm

(ui) tension assignée d'isolement :	800áV

Plage de réglage du seuil de protection magnétique (im) :	800áA

Largeur (l) :	81ámm

Profondeur (p) :	80ámm

Largeur de l'emballage 1 :	13ácm

Longueur de l'emballage 1 :	22ácm

Largeur de l'emballage 2 :	80ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Hauteur de l'emballage 1 :	9ácm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P12

Nb produits dans l'emballage 2 :	216

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3d

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Qct :	PF

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	9

Qc unité :	1

Qc carton :	9

Mots clés : compact nsxmb disjoncteur borne cosses c11b3tm063b 3606481990310 schc11b3tm063b

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

328,4692 € / U HT
394,1630 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC11B3TM050B NSXmB DISJ 3P3D TMD 50A COSSE 3606481990303		323,7749 € / U HT 388,5299 € / U TTC

	SCHC11B3TM080B NSXmB DISJ 3P3D TMD 80A COSSE 3606481990327		362,9137 € / U HT 435,4964 € / U TTC

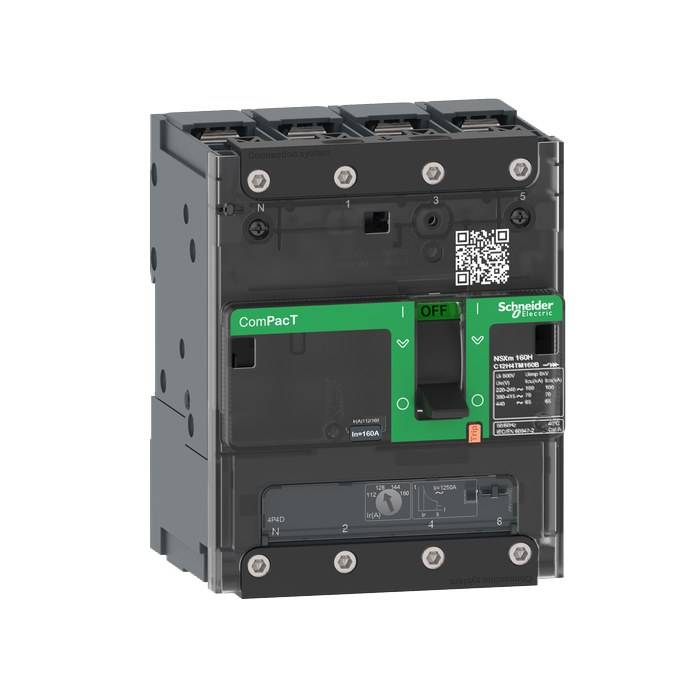

	SCHC11B4TM063B NSXmB DISJ 4P4D TMD 63A COSSE 3606481990518		429,6756 € / U HT 515,6107 € / U TTC

	SCHC11E3TM063B NSXmE DISJ 3P3D TMD 63A COSSE 3606481989710		280,2027 € / U HT 336,2432 € / U TTC

	SCHC11F3TM063B NSXmF DISJ 3P3D TMD 63A COSSE 3606481990914		407,7569 € / U HT 489,3083 € / U TTC

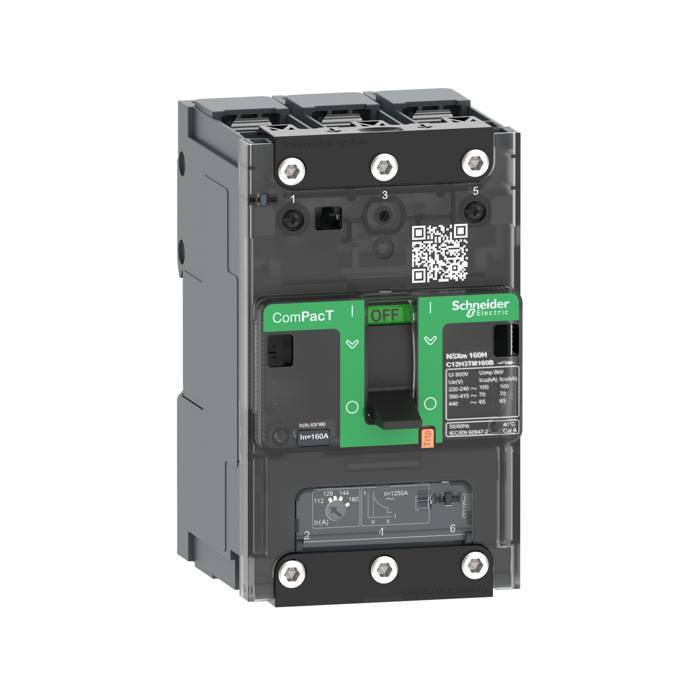

	SCHC11H3TM063B NSXmH DISJ 3P3D TMD 63A COSSE 3606481992116		532,3071 € / U HT 638,7685 € / U TTC
