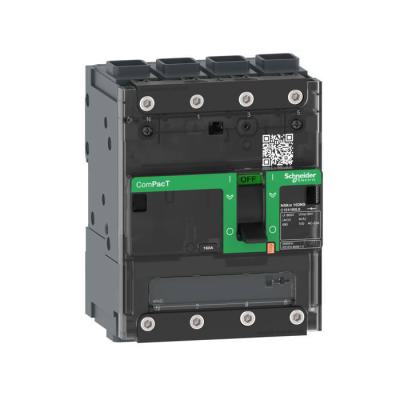

ComPacT NSXmNA - interrupteur-sectionneur - 100A - 4P - borne EverLink

NSXmNA INTER 4P 100A ELINK

Code article : SCHC114100LS

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	861,3000 € / U


	Prix unitaire net HT
	356,9851 € / U
	soit :
	428,3821 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481993205
Réf. fabricant : C114100LS

Informations complémentaires :
ComPacT NSXmNA - interrupteur-sectionneur distribution -
100A - 4P - 415Vca 50/60Hz - commande par maneton - 12 pas
de 9mm - borne EverLink - IK07 - aptitude au sectionnement
CEI/EN60947-3

Courant nominal (a) :	100

Hauteur :	137 mm

Ik :	IK07 se conformer à CEI 62262

Ip :	IP40

Poids :	1,532 kg

Profondeur :	80 mm

Type :	Interrupteur-sectionneur

Endurance électrique :	AC-22A: 20000 cycle 440 V CA 50/60 Hz Ie/2 se conformer à IEC 60947-3AC-23A: 20000 cycle 4

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Mode de raccordement :	1 cosse Everlink taille de fil2,5 70 mm², souple cuivre 1 cosse Everlink taille de fil2,5

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

(ie) courant assigné d'emploi :	AC-23: 100 A CA 50/60 HzAC-22: 100 A CA 50/60 Hz

(icw) courant assigné de courte durée admissible :	1,5 kA pendant 3 s se conformer à IEC 60947-3

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz se conformer à CEI 60947-2

Endurance mécanique :	20000 cycle In se conformer à IEC 60947-3

Aptitude au sectionnement :	Oui se conformer à EN/IEC 60947-3

Nom du produit :	ComPacT NSXm nouvelle génération

(ui) tension assignée d'isolement :	800 V se conformer à CEI 60947-2

Support de montage :	Rail DIN symétrique 35 mmPlatine

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Mode d'installation :	EncliquetablePar vis

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Normes :	EN/CEI 60947

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSXm 100NA

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

(icm) pouvoir assigné de fermeture en court-circuit :	2,13 kA

Largeur de l'emballage 1 :	11,5 cm

Garantie :	18 mois

Largeur :	108 mm

Certifications du produit :	EACCCC

Hauteur de l'emballage 1 :	12 cm

Longueur de l'emballage 1 :	21 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Tension de fonctionnement normale (v) :	690,0

Tension de fonctionnement nominale max. ue en ca (v) :	690,0

Courant permanent nominal, ca-21, 400 v (a) :	100,0

Courant permanent nominal, ca-23, 400 v (a) :	100,0

Couleur de l'élément d'actionnement :	noir

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de poles :	4,0

Nombre de contacts auxiliaires à deux directions :	2,0

Nombre d'interrupteurs :	1,0

Finition interrupteur général :	Oui

Finition interrupteur de maintenance/réparation :	Oui

Courant nominal de courte durée admissible icw (ka) :	1,5

Convient pour montage au sol :	Oui

Adapté à une fixation frontale à 4 trous :	Oui

Adapté à un montage en distributeur :	Oui

Déclencheur voltmétrique en option :	Oui

Description des poles :	4P

Type de réseau :	CA

Codification du pouvoir de coupure :	NA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Qc unité :	1

Qc carton :	6

Mots clés : compact nsxmna interrupteur sectionneur borne everlink c114100ls 3606481993205 schc114100ls
