Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

ComPacT NSX100HB2 - Disjoncteur - MicroLogic 6.2M 25A - 3P3D - 75kA - fixe

Disj ML6.2M 25A 3P3D NSX100HB2

Code article : SCHC10W36M025

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	5 253,3000 € / U


	Prix unitaire net HT
	2 096,7059 € / U
	soit :
	2 516,0471 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482013674
Réf. fabricant : C10W36M025

Informations complémentaires :
Le disjoncteur moteur NSX100HB2 est un appareil complet de
la gamme ComPacT NSX. Equipé d'un déclencheur électro.
MicroLogic 6.2M 25A, 3P3D PdC HB2, perform. 100kA 660/690V,
il dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	25 A à 65 °C

Indice de protection (ip) :	IP40

Nombre de poles :	3

Tension assignée :	690 V CA 50/60 Hz

Plage de réglage de la temporisation de la protection longue durée (tr) :	10 s à 7,2 x Irpour type 10120 s à 1,5 x Irpour type 520 s à 7,2 x Irpour type 20240 s à 1

Communication des données :	Valeurs instantanées et de demandeSéquence de phaseQualité d'alimentationIndicateurs de ma

Pouvoir de coupure ultime en court-circuit (icu) :	100 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2100 kA Icu à 525 V CA 50/60 Hz se

Pouvoir de coupure nominal en court-circuit de service (ics) :	100 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2100 kA à 525 V CA 50/60 Hz se conform

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Altitude de fonctionnement :	0 2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Protection moteur supplémentaire :	Durée démarrage prolongéeCharge incomplèteRotor caléDéséquilibre de phases

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,6 1 x InActivation Ig on/off

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage du capteur de protection contre les défauts terre ig :	Réglable 9 positions

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable 5 positions

Niveau de performance :	HB2 100 kA 690 V CA

Nom du déclencheur :	Micrologic 6.2 E-M

Type de mesure :	Compteur d'énergie

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Support de montage :	Plaque arrière

Type d'afficheur :	Afficheur LCD

(in) courant assigné d'emploi :	25 A à 65 °C

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	EACCCCMarine

Technique de déclenchement :	électronique

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000 cycle

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSX100HB2

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	12...25 A

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-40 85 °C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection différentielle ?t :	Réglable

Classe de déclenchement moteur :	3020105

(tg) ground-fault protection time delay adjustment range :	0 0,4 s

Poids :	2,05 kg

Poids de l'emballage (kg) :	1,94 kg

Poids de l'emballage 2 :	2,06 kg

Poids de l'emballage 3 :	7,76 kg

Garantie :	18 mois

Application :	Moteur

Pertes de puissance :	0,53 W

Raccordement amont :	Facade

Raccordement aval :	Facade

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Humidité relative :	0 95 %

Pas" de raccordement :	35 mm

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	425 A

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	14 cm

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	20 cm

Hauteur de l'emballage 2 :	14 cm

Largeur de l'emballage 2 :	11 cm

Longueur de l'emballage 2 :	20 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Largeur (mm) :	105,0

Hauteur (mm) :	161,0

Tension de fonctionnement normale (v) :	690,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	425,0

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Profondeur (mm) :	86,0

Courant permanent nominal (iu) (a) :	25,0

Réglage de courant du déclencheur de surcharge (a) :	25,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec protection thermique :	Oui

Sensible à une défaillance de phase :	Oui

Description des poles :	3P

Poles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Nb produits dans l'emballage 3 :	4

Qc unité :	1

Qc boite :	1

Qc carton :	4

Mots clés : compact nsx disjoncteur micrologic fixe c10w36m025 3606482013674 schc10w36m025

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

2 096,7059 € / U HT
2 516,0471 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10V32M025 Disj ML2.2M 25A 3P3D NSX100HB1 3606482002029		1 291,8371 € / U HT 1 550,2045 € / U TTC

	SCHC10V36M025 Disj ML6.2M 25A 3P3D NSX100HB1 3606482002074		1 967,0121 € / U HT 2 360,4145 € / U TTC

	SCHC10V3MA025 Disj MA 25A 3P3D NSX100HB1 3606482001978		884,7761 € / U HT 1 061,7313 € / U TTC

	SCHC10W32M025 Disj ML2.2M 25A 3P3D NSX100HB2 3606482002524		1 373,6938 € / U HT 1 648,4326 € / U TTC

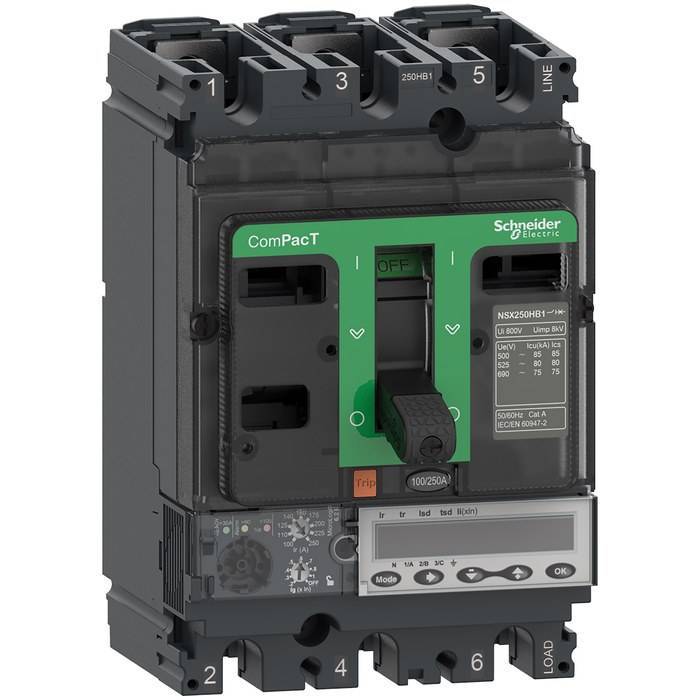

	SCHC10W36E040 Disj ML6.2E 40A 3P3D NSX100HB2 3606482013629		2 381,4057 € / U HT 2 857,6868 € / U TTC

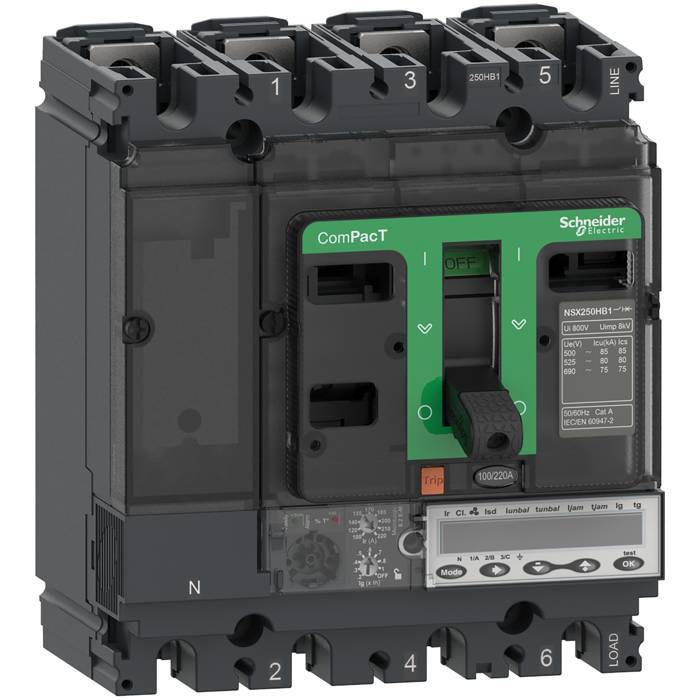

	SCHC10W36M050 Disj ML6.2M 50A 3P3D NSX100HB2 3606482013681		2 096,7059 € / U HT 2 516,0471 € / U TTC
