Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

ComPacT NSX100R - Disjoncteur - MicroLogic 6.2 M 50A - 3P3D - 200kA - fixe

Disj ML6.2M 50A 3P3D NSX100R

Code article : SCHC10R36M050

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	4 793,6160 € / U


	Prix unitaire net HT
	1 913,2360 € / U
	soit :
	2 295,8832 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001442
Réf. fabricant : C10R36M050

Informations complémentaires :
Le disjoncteur moteur NSX100R est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur électro.
MicroLogic 6.2M 50A, 3P3D PdC R, perform. 200kA 380/415V,
il dispose d'une commande par maneton pour un montage sur
platine.

Gamme :	ComPacT nouvelle génération

Nom du produit :	ComPacT NSX nouvelle génération

Nom de l'appareil :	NSX100R

Type de produit ou équipement :	Disjoncteur

Application :	Moteur

Description des pôles :	3P

Pôles protégés :	3t

(in) courant assigné d'emploi :	50 A à 65 oC

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Catégorie d'emploi :	Catégorie A

Pouvoir de coupure ultime en court-circuit (icu) :	200 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA Icu à 380/415 V CA 50/

Niveau de performance :	R 200 kA 415 V CA

Nom du déclencheur :	Micrologic 6.2 E-M

Type de déclencheur :	Électronique

Fonctions de protection du déclencheur :	LSIG

Type de commande :	Par maneton

Mode d'installation du disjoncteur :	Fixe

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

(uimp) tension assignée de tenue aux chocs :	8 kV

Pouvoir de coupure nominal en court-circuit de service (ics) :	200 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2200 kA à 380/415 V CA 50/60 Hz se

Endurance mécanique :	50000 cycle

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Pertes de puissance :	1,18 W

Support de montage :	Plaque arrière

Raccordement amont :	Façade

Raccordement aval :	Façade

Pas" de raccordement :	35 mm

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Calibre du déclencheur :	50 A à 65 oC

Classe de déclenchement moteur :	3010520

Protection moteur supplémentaire :	Charge incomplèteRotor caléDurée démarrage prolongéeDéséquilibre de phases

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	25...50 A

Réglage de la temporisation de la protection longue durée tr :	Réglable

Plage de réglage de la temporisation de la protection longue durée (tr) :	10 s à 7,2 x Irpour type 10120 s à 1,5 x Irpour type 520 s à 7,2 x Irpour type 20240 s à 1

Mémoire thermique :	20 minutes avant et après le déclenchement

Réglage de la temporisation de la protection différentielle :

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	750 A

Réglage du capteur de protection contre les défauts terre ig :	Réglable 9 positions

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,3 à1 x pouceActivation Ig on/off

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable 5 positions

(tg) ground-fault protection time delay adjustment range :	0?0,4 s

Zone de verrouillage sélectif logique zsi :	Avec

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Type d'afficheur :	Afficheur LCD

Type de mesure :	Compteur d'énergie

Communication des données :	Paramètres de protection et d'alarmeMaximètres/minimètresValeurs instantanées et de demand

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Profondeur (p) :	86 mm

Poids :	2,05 kg

Normes :	EN/CEI 60947

Certifications du produit :	MarineCCCEAC

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Degré de pollution :	3 se conformer à CEI 60664-1

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-40?85 oC

Humidité relative :	0?95 %

Altitude de fonctionnement :	0?2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	1,89 kg

Hauteur de l'emballage 1 :	14 cm

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	20 cm

Type d'emballage 2 :	BB1

Nb produits dans l'emballage 2 :	1

Poids de l'emballage 2 :	2,01 kg

Hauteur de l'emballage 2 :	14 cm

Largeur de l'emballage 2 :	11 cm

Longueur de l'emballage 2 :	20 cm

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	4

Poids de l'emballage 3 :	7,56 kg

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Largeur (mm) :	105,0

Hauteur (mm) :	161,0

Profondeur (mm) :	86,0

Courant permanent nominal (iu) (a) :	50,0

Nombre de pôles :	3,0

Tension de fonctionnement normale (v) :	690,0

Réglage de courant du déclencheur de surcharge (a) :	50,0

Indice de protection (ip) :	IP40

Avec protection thermique :	Oui

Type de raccordement du circuit principal :	borne à vis

Technique de déclenchement :	électronique

Courant de commutation de court-circuit limite nominal icu à 400€v, ca (ka) :	200,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	750,0

Sensible à une défaillance de phase :	Oui

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Qc unité :	1

Qct :	CT

Qc carton :	4

Mots clés : compact nsx disjoncteur micrologic fixe c10r36m050 3606482001442 schc10r36m050

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 913,2360 € / U HT
2 295,8832 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10F3MA050 NSX100F disj MA 50A 3P3D fx 3606481997654		455,8109 € / U HT 546,9731 € / U TTC

	SCHC10H3MA050 NSX100H disj MA50A 3P3D fx 3606481999092		620,6758 € / U HT 744,8110 € / U TTC

	SCHC10N3MA050 NSX100N disj MA50A 3P3D fx 3606481998378		542,7786 € / U HT 651,3343 € / U TTC

	SCHC10R32M050 Disj ML2.2M 50A 3P3D NSX100R 3606482001398		1 069,5486 € / U HT 1 283,4583 € / U TTC

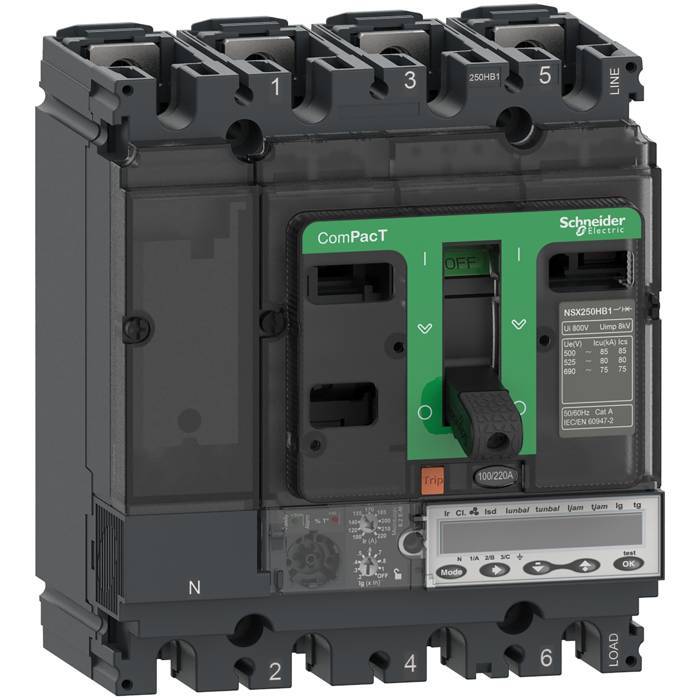

	SCHC10R36M025 Disj ML6.2M 25A 3P3D NSX100R 3606482001435		2 298,6774 € / U HT 2 758,4129 € / U TTC

	SCHC10R36M080 Disj ML6.2M 100A 3P3D NSX100R 3606482001459		2 094,0189 € / U HT 2 512,8227 € / U TTC

	SCHC10R3MA050 Disj MA 50A 3P3D NSX100R 3606482001343		909,4945 € / U HT 1 091,3934 € / U TTC

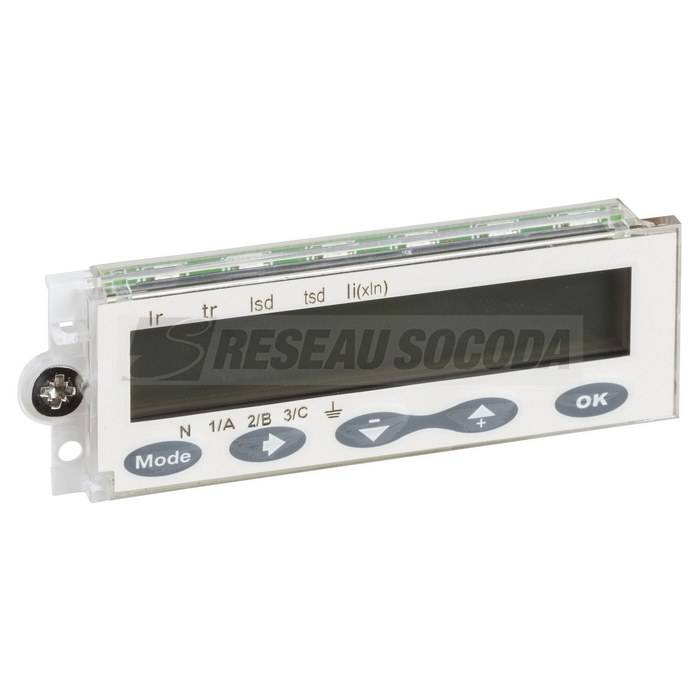

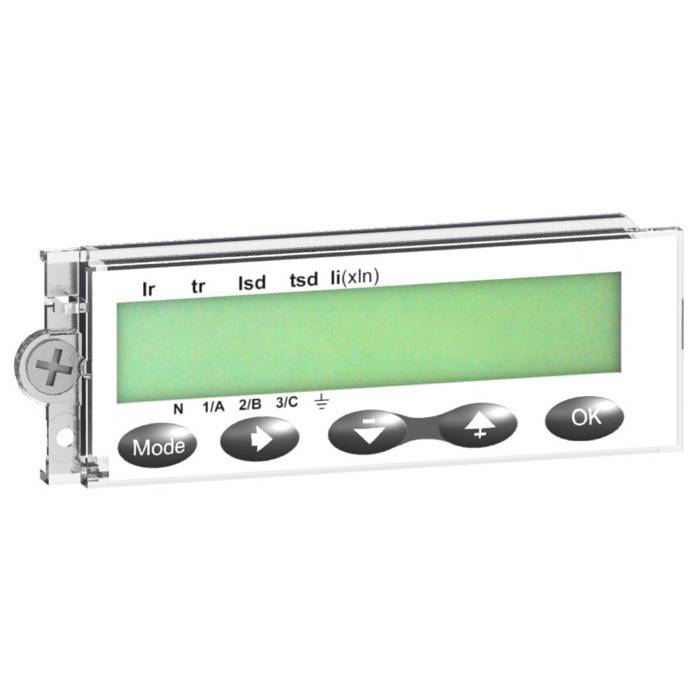

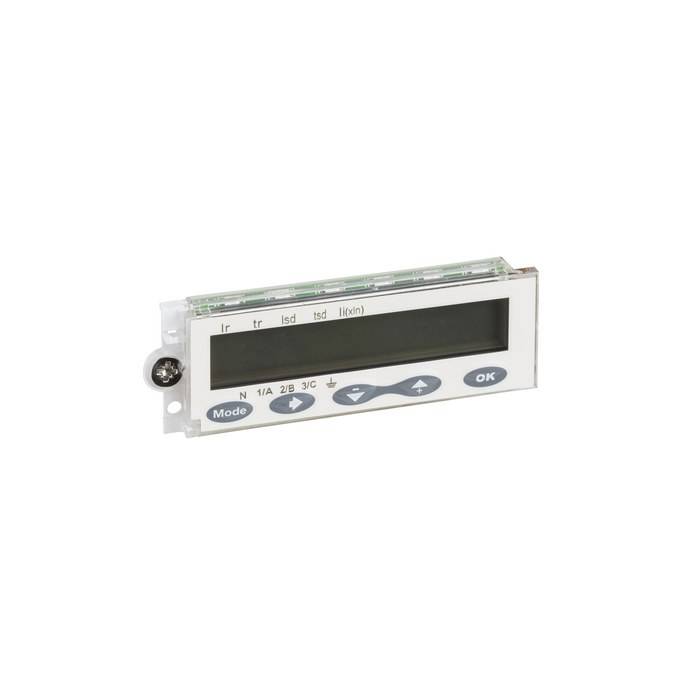

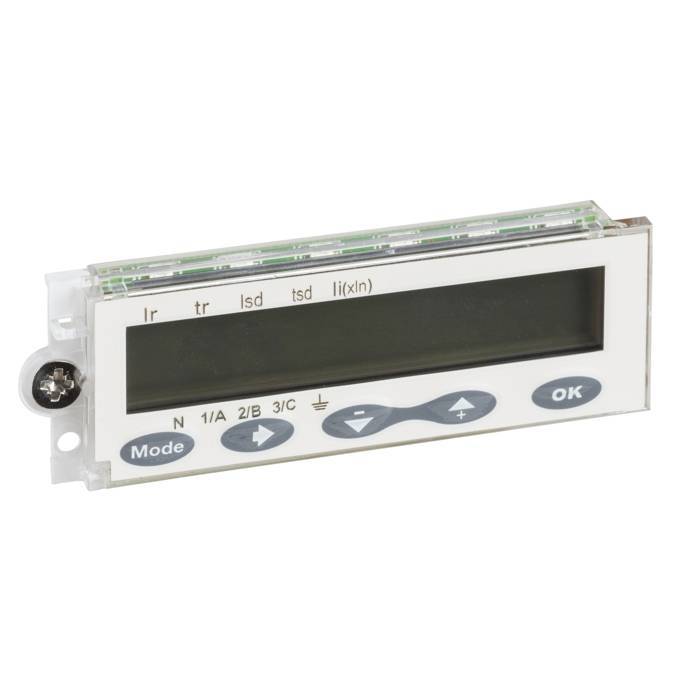

	SCHLV429486 Ecran LCD Micro 6.E-M NSX630 3606480021091		207,6040 € / U HT 249,1248 € / U TTC
