Protection Equipements & Personnes » Schneider Electric » App Courant Continu

Information(s) non contractuelle(s)

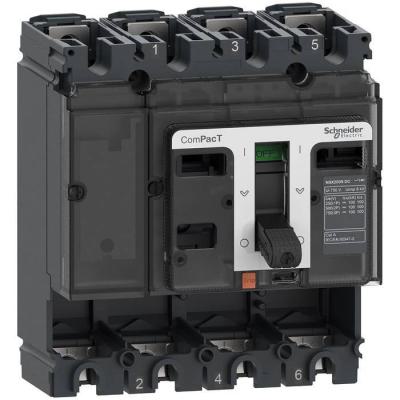

ComPacT NSX100F DC - Bloc de coupure CC sans déclencheur - 100A - 4P - 36kA

NSX100FDC BOLC COUPURE 4P 100A

Code article : SCHC10F4D

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 033,1160 € / U


	Prix unitaire net HT
	412,3389 € / U
	soit :
	494,8067 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994813
Réf. fabricant : C10F4D

Informations complémentaires :
Le bloc de coupure NSX100F DC courant continu est un
appareil à composer de la gamme ComPacT NSX sans
déclencheur. Avec un calibre 100A, en 4P PdC F, perfor.
36kA 750Vcc, il dispose d'une commande par maneton pour un
montage sur platine.

Endurance électrique :	10000ácycle 250 V CC In/2 se conformer à CEI 60947-210000ácycle 500 V CC In/2 se conformer

Pouvoir de coupure ultime en court-circuit (icu) :	36ákA Icu à 250 V CC 1P se conformer à CEI 60947-236ákA Icu à 24à125áV CC 1P se conformer

Pouvoir de coupure nominal en court-circuit de service (ics) :	36ákA à 250 V CC se conformer à CEI 60947-2 (1P)36ákA à 24à125áV CC se conformer à CEI 609

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Endurance mécanique :	10000ácycle se conformer à CEI 60947-2

(ue) tension assignée d'emploi :	750 V CC se conformer à CEI 60947-2

(ui) tension assignée d'isolement :	750áV CC se conformer à CEI 60947-2

Nom du produit :	ComPacT NSX DC nouvelle génération

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8ákV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60664-1

Tenue aux chocs ik :	IK07 se conformer à EN 50102

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Certifications du produit :	KEMAASEFAASTALCIE

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36ákA 750 V CC

Finition de l'élément d'actionnement :	manette / levier

Type de produit ou équipement :	Bloc de coupure

Type de protection :	Sans protection

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	100áA à 40á°C

Application :	Distribution

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Normes :	CEI 60947-2

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSX100F DC

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Poids de l'emballage (kg) :	2,043ákg

Poids de l'emballage 2 :	2,043ákg

Poids de l'emballage 3 :	8,613ákg

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140ámm

Hauteur (h) :	161ámm

Temps de coupure maximal :	10áms

Pas" de raccordement :	35ámm

Profondeur (p) :	86ámm

Hauteur de l'emballage 1 :	14ácm

Largeur de l'emballage 1 :	14ácm

Longueur de l'emballage 1 :	16ácm

Hauteur de l'emballage 2 :	14ácm

Largeur de l'emballage 2 :	14ácm

Longueur de l'emballage 2 :	16ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Courant permanent nominal (iu) (a) :	100,0

Tension assignée (ue) (v) :	750,0

Position du raccordement de circuit principal :	avant

Mode d'installation :	Fixe

Indice de protection (ip) :	IP30

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	36,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Description des pôles :	4P

Type de réseau :	CC

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Nb produits dans l'emballage 3 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx bloc coupure déclencheur c10f4d 3606481994813 schc10f4d

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

412,3389 € / U HT
494,8067 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

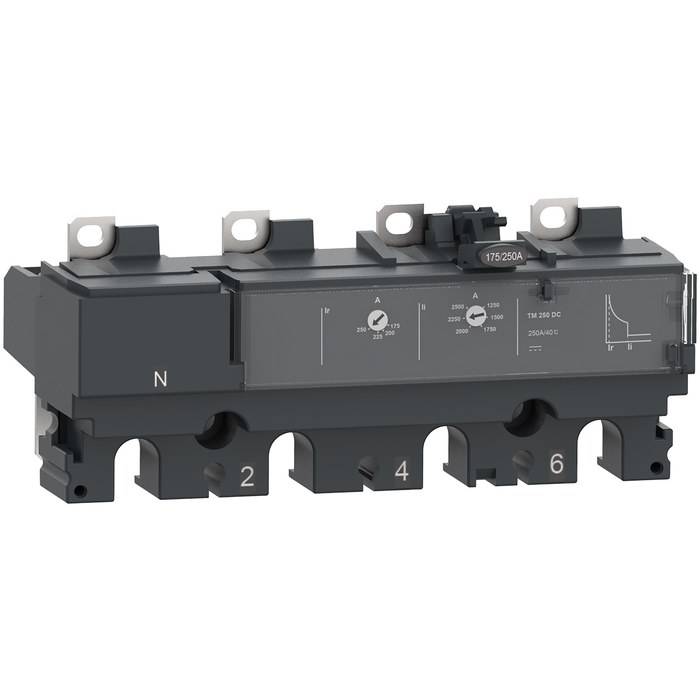

	SCHC104TM080D NSX100DC DECL TMDC 4P4D 80A 3606481994936		323,3987 € / U HT 388,0784 € / U TTC
