Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX100F - Disjoncteur - TM-D 63A 3P3D - 36kA - montage fixe

NSX100F disj TMD 63A 3P3D fx

Code article : SCHC10F3TM063

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 186,2480 € / U


	Prix unitaire net HT
	472,0565 € / U
	soit :
	566,4678 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481997043
Réf. fabricant : C10F3TM063

Informations complémentaires :
Le disjoncteur NSX100F est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur magnéto-thermique TM-D
63A, 3P3D PdC F, niveau de perf. 36kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.

Calibre du déclencheur :	63 A à 40 °C

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	10 kA à 600 V CA 50/60 Hz se conformer à UL 50825 kA à 480 V CA 50/60 Hz se conformer à UL

Pouvoir de coupure nominal en court-circuit de service (ics) :	11 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-235 kA à 440 V CA 50/60 Hz se conformer

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Plage de réglage de la temporisation de la protection longue durée (tr) :	120400 s à 1,5 x In15 s à 6 x Ir

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de déclencheur :	Thermique-magnétique

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36 kA 415 V CA

Support de montage :	Plaque arrière

Application :	Distribution

(in) courant assigné d'emploi :	63 A à 40 °C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000 cycle

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	12,848 kg

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Poids de l'emballage (kg) :	1,772 kg

Nom de l'appareil :	NSX100F

Poids :	2,05 kg

Garantie :	18 mois

Pertes de puissance :	8,61 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Humidité relative :	095 %

Pas" de raccordement :	35 mm

Plage de réglage du seuil de protection courte durée (isd) :	500 A

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	12 cm

Largeur de l'emballage 1 :	14 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection différentielle_x000D_ t :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	7

Qc unité :	1

Qc carton :	7

Mots clés : compact nsx disjoncteur montage fixe c10f3tm063 3606481997043 schc10f3tm063

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

472,0565 € / U HT
566,4678 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH29315 NSX250 cadre FAV IP40 maneton 3303430293156		28,0183 € / U HT 33,6220 € / U TTC

	SCHLV429248 3 bornes 6 câbles 35mm² sépar 3606480019333		152,7455 € / U HT 183,2946 € / U TTC

	SCHLV429244 Lot 3 bornes alu 240mm² <=250A 3606481274359		62,1050 € / U HT 74,5260 € / U TTC

	SCHLV429242 3 bornes acier 95mm² NSX250 3606480019319		18,3484 € / U HT 22,0181 € / U TTC

	SCHLV429241 10 agrafes à bornes NSX250 3606480021534		22,2567 € / U HT 26,7080 € / U TTC

	SCHLV429236 2 pris ar longue 3/4P NSX250 3606480019708		60,4478 € / U HT 72,5374 € / U TTC

	SCHLV429235 2 pris ar courte 3/4P NSX250 3606480019692		51,1706 € / U HT 61,4047 € / U TTC

	SCHLV429234 12 écrous M6 clipsables NSX100 3606480021527		62,1289 € / U HT 74,5547 € / U TTC

	SCHLV429227 3 bornes alu 95mm² NSX250 3606480019296		36,8837 € / U HT 44,2604 € / U TTC

	SCHLV429223 3 plages sraccord 45° NSX250 3606480019739		32,3097 € / U HT 38,7716 € / U TTC

	SCHLV429221 3 plages double L sép NSX250 3606480019593		35,9737 € / U HT 43,1684 € / U TTC

	SCHLV429218 3 bornes 2 câbles 3P NSX250 785901062585		120,0142 € / U HT 144,0170 € / U TTC

	SCHC10F3TM050 NSX100F disj TMD 50A 3P3D fx 3606481997036		472,1090 € / U HT 566,5308 € / U TTC

	SCHC10F3TM040 NSX100F disj TMD 40A 3P3D fx 3606481997029		485,5372 € / U HT 582,6446 € / U TTC

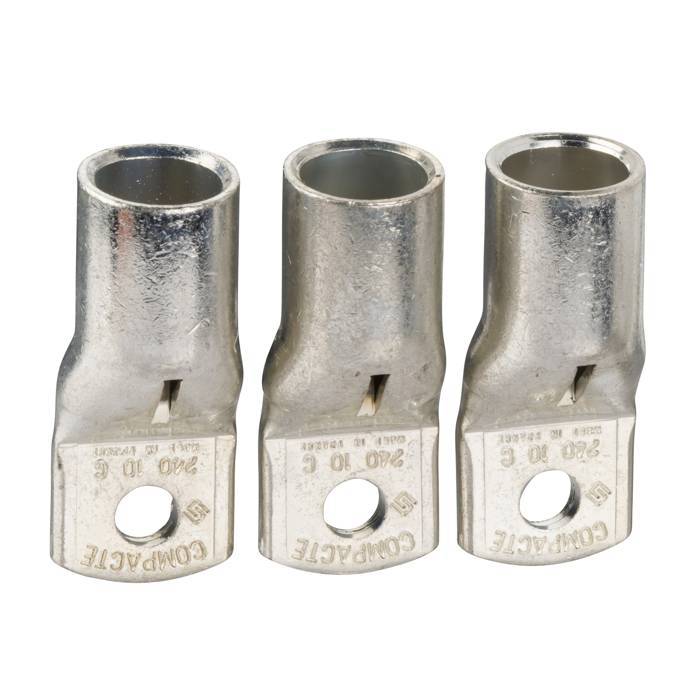

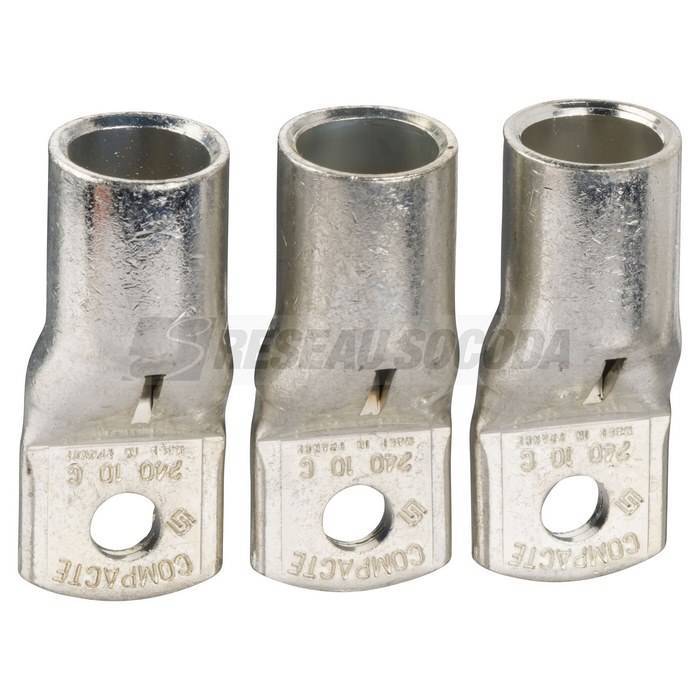

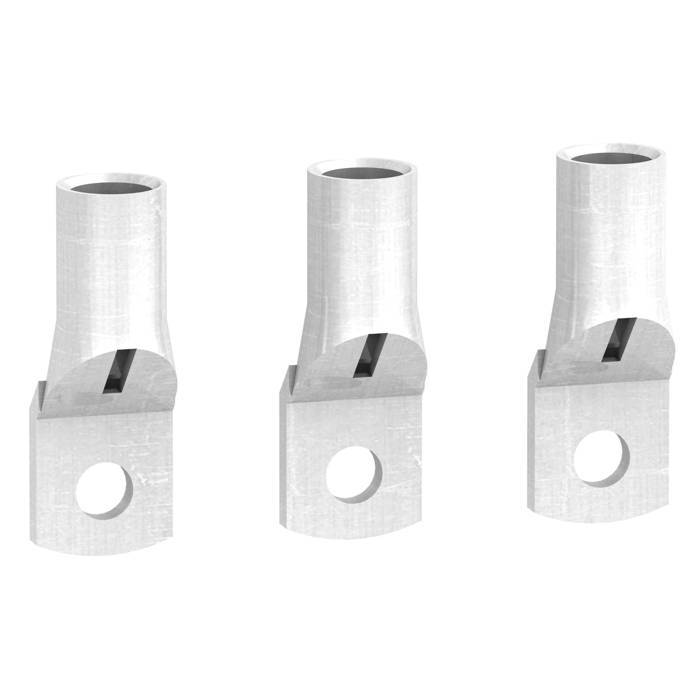

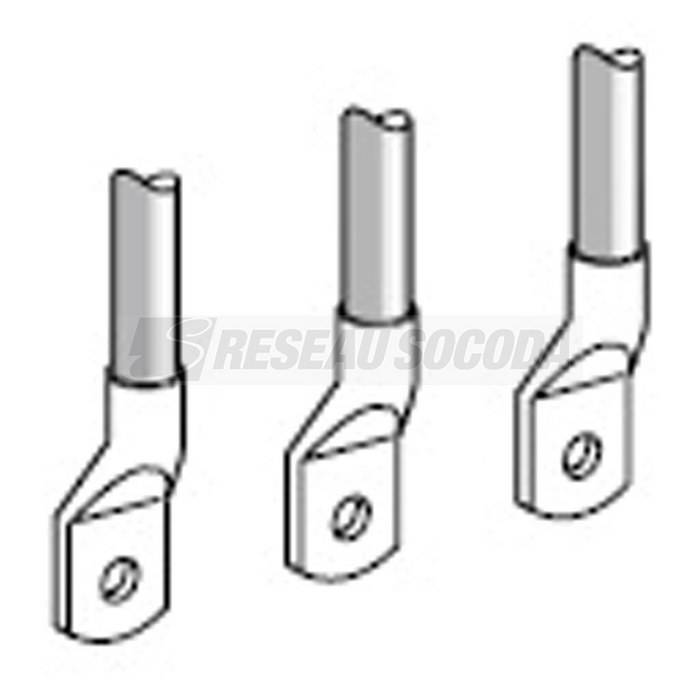

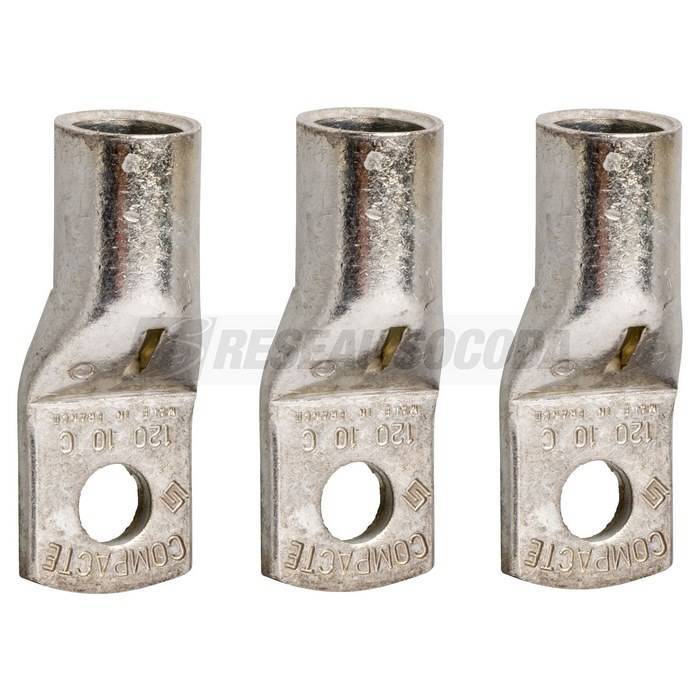

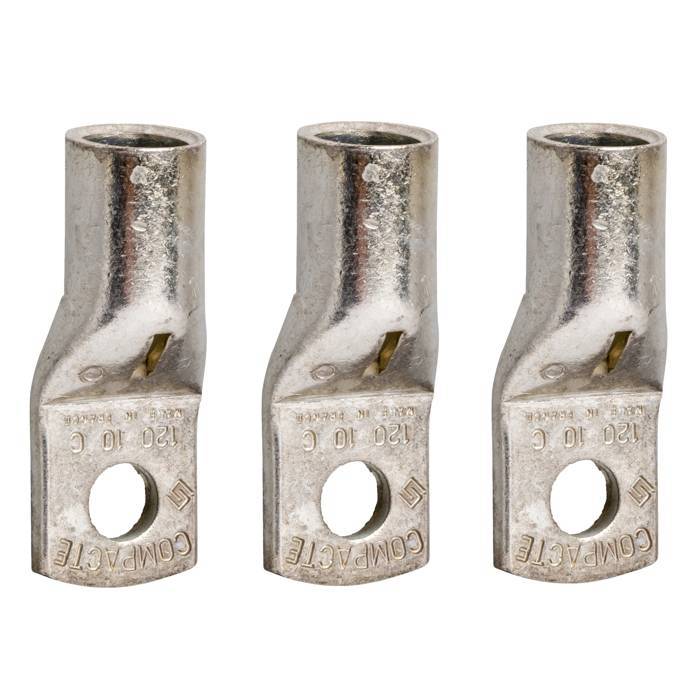

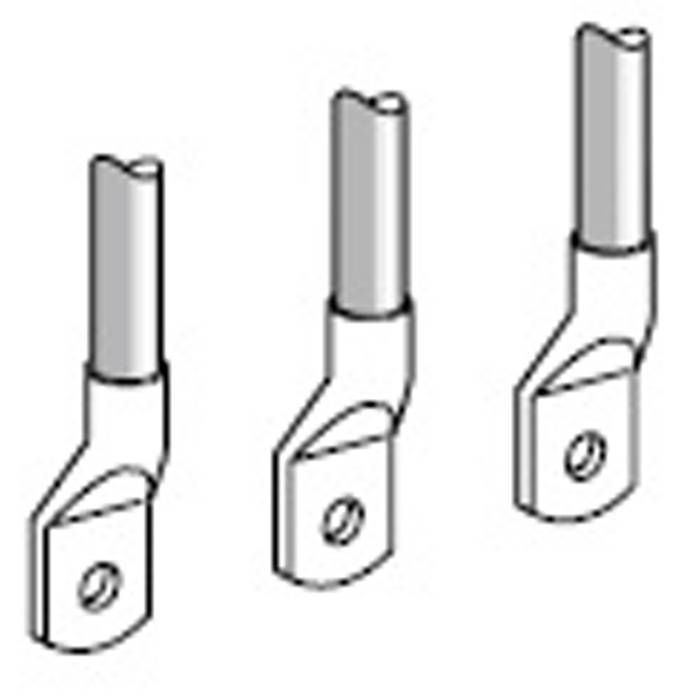

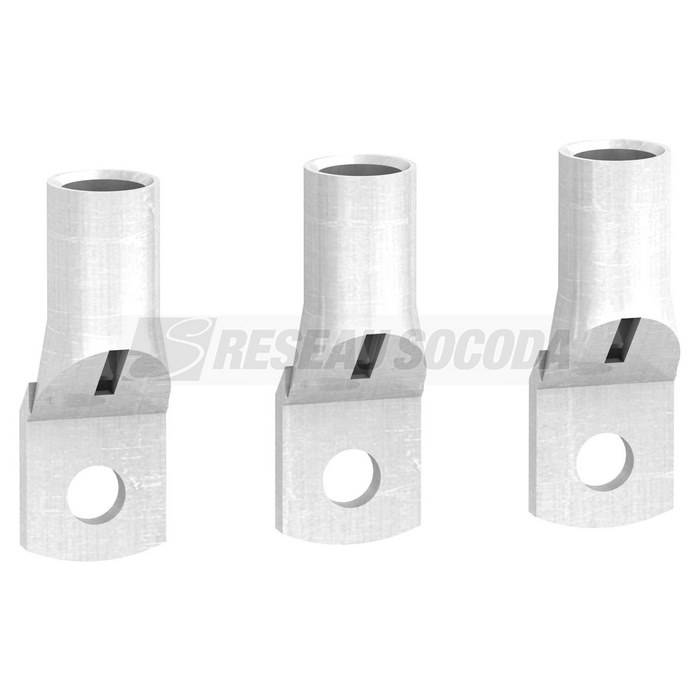

	SCHLV429252 3 cosses cu 120mm² sépar 3606480019418		43,9145 € / U HT 52,6974 € / U TTC
