Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

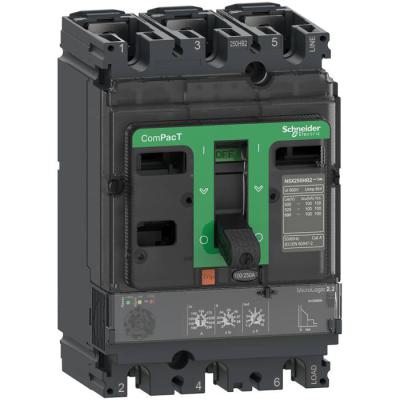

ComPacT NSX100F - Disjoncteur - MicroLogic 2.2 40A - 3P3D - 36kA - fixe

NSX100F disj ML2.2 40A 3P3D

Code article : SCHC10F32D040

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 624,8720 € / U


	Prix unitaire net HT
	646,6029 € / U
	soit :
	775,9235 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481997159
Réf. fabricant : C10F32D040

Informations complémentaires :
Le disjoncteur NSX100F est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 2.2 40A, 3P3D PdC F, niveau de perf. 36kA
380/415V, il dispose d'une commande par maneton pour un
montage sur platine.

Calibre du déclencheur :	40 A à 40 °C

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	10 kA à 600 V CA 50/60 Hz se conformer à UL 50825 kA à 480 V CA 50/60 Hz se conformer à UL

Pouvoir de coupure nominal en court-circuit de service (ics) :	11 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-235 kA à 440 V CA 50/60 Hz se conformer

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable 9 positions

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36 kA 415 V CA

Nom du déclencheur :	Micrologic 2.2

Support de montage :	Plaque arrière

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Application :	Distribution

(in) courant assigné d'emploi :	40 A à 40 °C

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	18...40 A

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	14,743 kg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	1,829 kg

Nom de l'appareil :	NSX100F

Poids :	2,05 kg

Garantie :	18 mois

Pertes de puissance :	1,34 W

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Humidité relative :	095 %

Pas" de raccordement :	35 mm

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	600 A

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	12 cm

Largeur de l'emballage 1 :	15 cm

Longueur de l'emballage 1 :	20 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	7

Qc unité :	1

Qc carton :	7

Mots clés : compact nsx disjoncteur micrologic fixe c10f32d040 3606481997159 schc10f32d040

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

646,6029 € / U HT
775,9235 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10F32D100 NSX100F disj ML2.2 100A 3P3D 3606481997166		644,8360 € / U HT 773,8032 € / U TTC

	SCHC10F3TM040 NSX100F disj TMD 40A 3P3D fx 3606481997029		485,5372 € / U HT 582,6446 € / U TTC

	SCHC10F42D040 NSX100F disj ML2.2 40A 4P4D 3606482005518		795,2099 € / U HT 954,2519 € / U TTC

	SCHC10N32D040 NSX100N disj ML2.2 40A 3P3D 3606481998033		717,9171 € / U HT 861,5005 € / U TTC

	SCHC10N42D040 NSX100N disj ML2.2 40A 4P4D 3606481998262		868,8258 € / U HT 1 042,5910 € / U TTC

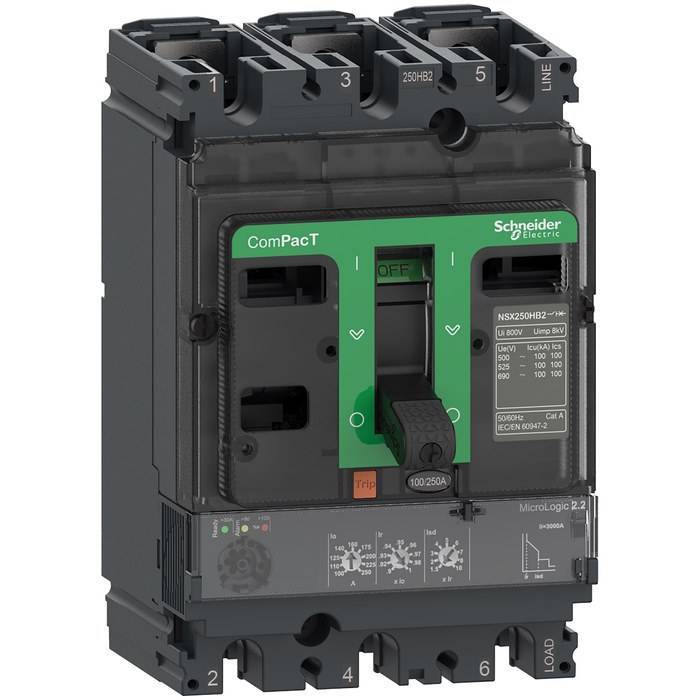

	SCHC10R32D040 Disj ML2.2 40A 3P3D NSX100R 3606482000933		1 121,3993 € / U HT 1 345,6792 € / U TTC
