Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

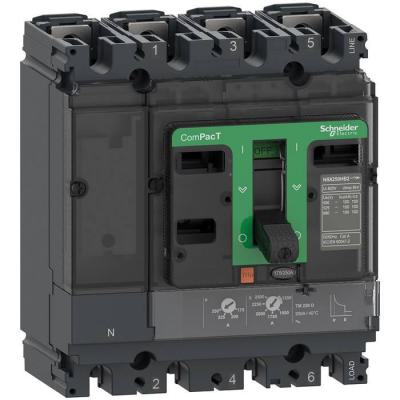

ComPacT NSX100B - Disjoncteur - TM-D 80A - 4P4D - 25kA - montage fixe

NSX100B disj TMD 80A 4P4D fx

Code article : SCHC10B4TM080

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 493,1240 € / U


	Prix unitaire net HT
	594,1750 € / U
	soit :
	713,0100 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481996510
Réf. fabricant : C10B4TM080

Informations complémentaires :
Le disjoncteur NSX100B est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur magnéto-thermique TM-D
80A, 4P4D PdC B, niveau de perf. 25kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.

Pouvoir de coupure ultime en court-circuit (icu) :	15ákA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-220ákA Icu à 440 V CA 50/60 Hz se c

Pouvoir de coupure nominal en court-circuit de service (ics) :	20ákA à 440 V CA 50/60 Hz se conformer à CEI 60947-225ákA à 380/415 V CA 50/60 Hz se confo

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Durée de vie électrique :	10000ácycle à 690 V In20000ácycle à 690 V In/230000ácycle à 440 V In50000ácycle à 440 V In

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Plage de réglage de la temporisation de la protection longue durée (tr) :	120à400ás à 1,5 x In15ás à 6 x Ir

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Type de déclencheur :	Thermique-magnétique

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

(ui) tension assignée d'isolement :	800áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	B 25ákA 415 V CA

Support de montage :	Plaque arrière

Application :	Distribution

(in) courant assigné d'emploi :	80áA à 40á°C

Calibre du déclencheur :	80áA à 40á°C

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000ácycle

Paramètres de protection neutre :	1 x Ir (4t)

Type de raccordement du circuit principal :	borne à vis

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Poids de l'emballage (kg) :	2,311ákg

Poids de l'emballage 2 :	9,664ákg

Nom de l'appareil :	NSX100B

Garantie :	18 mois

Position du pôle neutre :	Gauche

Pertes de puissance :	8,77áW

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140ámm

Hauteur (h) :	161ámm

Poids :	2,4ákg

Humidité relative :	0à95á%

Finition de l'élément d'actionnement :	levier

Pas" de raccordement :	35ámm

Plage de réglage du seuil de protection courte durée (isd) :	640 A

Profondeur (p) :	86ámm

Hauteur de l'emballage 1 :	14ácm

Largeur de l'emballage 1 :	15ácm

Longueur de l'emballage 1 :	19ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Réglage de courant du déclencheur de surcharge (a) :	100,0

Tension assignée (ue) (v) :	690,0

Position du raccordement de circuit principal :	avant

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	640,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	630,0

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection différentielle :

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Courant permanent nominal (iu) (a) :	80,0

Indice de protection (ip) :	IP30

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	25,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	0,0

Commande motorisée en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Pôles protégés :	4t

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx disjoncteur montage fixe c10b4tm080 3606481996510 schc10b4tm080
