Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX - Déclencheur magnéto-thermique - TM-D 16A - 4P3D pour NSX100

Décl. TMD16A 4P3D pour NSX100

Code article : SCHC106TM016

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	471,8640 € / U


	Prix unitaire net HT
	187,7739 € / U
	soit :
	225,3287 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481999924
Réf. fabricant : C106TM016

Informations complémentaires :
Le déclencheur magnéto-thermique TM-D est un appareil à
composer avec un bloc de coupure de la gamme ComPacT NSX.
Doté d'un calibre 16A, en 4P3D, ce dispositif assure la
protection surcharge (thermique) et court-circuit
(magnétique).

Calibre du déclencheur :	16 A à 40 °C

Tension assignée :	690 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Compatibilité de gamme :	ComPacT nouvelle génération NSX100

Plage de réglage de la temporisation de la protection longue durée (tr) :	120400 s à 1,5 x In15 s à 6 x Ir

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de déclencheur :	Thermique-magnétique

Normes :	UL 508EN/CEI 60947-2

Paramètres de protection neutre :	Aucune protection

Régulation reach :	Déclaration REACh

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Certifications du produit :	EACCCCMarine

Type de produit ou équipement :	Déclencheur

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	12,646 kg

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Garantie :	18 mois

Position du pôle neutre :	Gauche

Plage de réglage du seuil de protection courte durée (isd) :	190 A

Poids de l'emballage (kg) :	540 g

Largeur de l'emballage 1 :	10 cm

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage du seuil de protection courte durée isd :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Hauteur de l'emballage 1 :	7 cm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Pôles protégés :	3t

Fonctions de protection du déclencheur :	LI

Type de réseau :	CA

Nb produits dans l'emballage 2 :	23

Qc carton :	23

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur thermique magnétique c106tm016 3606481999924 schc106tm016

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

187,7739 € / U HT
225,3287 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC103TM016 Décl. TMD16A 3P3D pour NSX100 3606481999498		175,4871 € / U HT 210,5845 € / U TTC

	SCHC10N6TM016 NSX100N disj TMD 16A 4P3D 3606481997876		651,4689 € / U HT 781,7627 € / U TTC

	SCHC10M2TM016 NSX100M disj TMD 16A 2P fx 3606481995810		327,4985 € / U HT 392,9982 € / U TTC

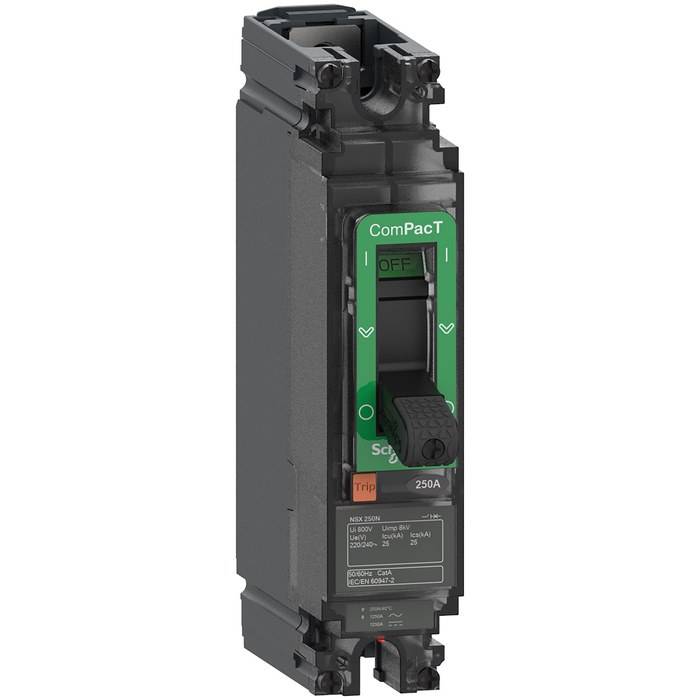

	SCHC10M1TM016 NSX100M disj TMD 16A 1P fx 3606481995728		362,8543 € / U HT 435,4252 € / U TTC
