Protection Equipements & Personnes » Schneider Electric » Interrupteurs boitiers moulés à déc

Information(s) non contractuelle(s)

ComPacT NSX100NA - Interrupteur-Sectionneur - 100A - 3P - montage fixe

NSX100NA inter-sec 100A 3P

Code article : SCHC103100S

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	736,8600 € / U


	Prix unitaire net HT
	305,4081 € / U
	soit :
	366,4897 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481999252
Réf. fabricant : C103100S

Informations complémentaires :
L'interrupteur-sectionneur NSX100NA est un appareil complet
de la gamme ComPacT NSX. Avec un calibre de 100A, 3P, de
catégorie d'emploi AC-22A, AC-23A et DC-22A, DC-23A, il
dispose d'une commande par maneton pour un montage sur
platine.

Nombre de poles :	3

Tension assignée :	690 V CA 50/60 Hz se conformer à IEC 60947-3750 V CC 3 pole en série se conformer à IEC 60

Endurance électrique :	AC-22A: 35000 cycle 440 V CA 50/60 Hz In/2 se conformer à IEC 60947-3AC-23A: 35000 cycle 4

(ie) courant assigné d'emploi :	AC-22A: 100 A CA 50/60 Hz 220...690 VAC-23A: 100 A CA 50/60 Hz 220...690 VDC-22A: 100 A CC

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

(icw) courant assigné de courte durée admissible :	0,69 kA pendant 20 s se conformer à IEC 60947-31,8 kA pendant 1s se conformer à IEC 60947-

(icm) pouvoir assigné de fermeture en court-circuit :	330 kA avec coupe-circuit de protection en amont2,6 kA sectionneur seulement

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz se conformer à IEC 60947-3

Endurance mécanique :	50000 cycle se conformer à IEC 60947-3

Aptitude au sectionnement :	Oui se conformer à EN/IEC 60947-3

Nom du produit :	ComPacT NSX nouvelle génération

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à IEC 60947-3

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de produit ou équipement :	Interrupteur-sectionneur

Catégorie d'emploi :	AC-22AAC-23ADC-22ADC-23A

Normes :	EN/CEI 60947UL 508

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(ith) courant thermique conventionnel :	100 A à 60 °C

Type de commande :	Par maneton

Type de raccordement du circuit principal :	borne à vis

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Poids de l'emballage 2 :	12,816 kg

Nom de l'appareil :	NSX100NA

Poids de l'emballage (kg) :	1,776 kg

Largeur de l'emballage 1 :	11,2 cm

Garantie :	18 mois

Raccordement amont :	Facade

Raccordement aval :	Facade

Hauteur :	161 mm

Largeur :	105 mm

Poids :	1,8 kg

Code de compatibilité :	NSX100

Certifications du produit :	EACCCC

Pas" de raccordement :	35 mm

Profondeur :	86 mm

Hauteur de l'emballage 1 :	14 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	100,0

Tension de fonctionnement normale (v) :	690,0

Tension de fonctionnement nominale max. ue en ca (v) :	690,0

Courant permanent nominal, ca-21, 400 v (a) :	100,0

Courant permanent nominal, ca-23, 400 v (a) :	100,0

Type de réseau :	CACC

Mode d'installation :	Fixe

Classe de protection (ip), face avant :	IP30

Couleur de l'élément d'actionnement :	noir

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	5,0

Nombre d'interrupteurs :	1,0

Verrouillable :	Oui

Finition interrupteur général :	Oui

Finition interrupteur de maintenance/réparation :	Oui

Courant nominal de courte durée admissible icw (ka) :	1,8

Convient pour montage au sol :	Oui

Adapté à une fixation frontale à 4 trous :	Oui

Adapté à un montage en distributeur :	Oui

Commande motorisée en option :	Oui

Déclencheur voltmétrique en option :	Oui

Description des poles :	3P

Codification du pouvoir de coupure :	NA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	7

Qc unité :	1

Qc carton :	7

Mots clés : compact nsx interrupteur sectionneur montage fixe c103100s 3606481999252 schc103100s

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

305,4081 € / U HT
366,4897 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

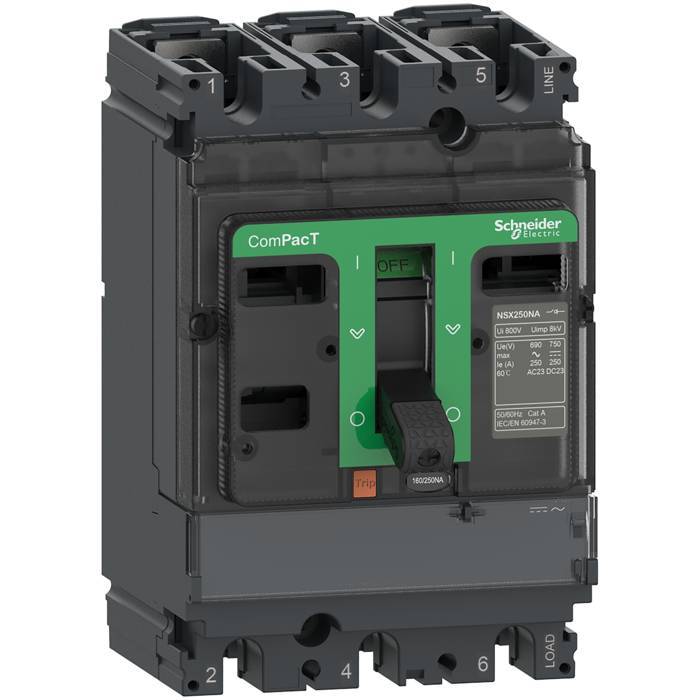

	SCHC102100S NSX100NA inter-sec 100A 2P 3606481999221		259,3321 € / U HT 311,1985 € / U TTC

	SCHC103MA100 Décl. MA100A 3P3D pour NSX100 3606482000353		132,7960 € / U HT 159,3552 € / U TTC

	SCHC104100S NSX100NA inter-sec 100A 4P 3606481999283		366,2561 € / U HT 439,5073 € / U TTC

	SCHC10F3D NSX100FDC BLOC COUPURE 3P 100A 3606481994752		327,5799 € / U HT 393,0959 € / U TTC

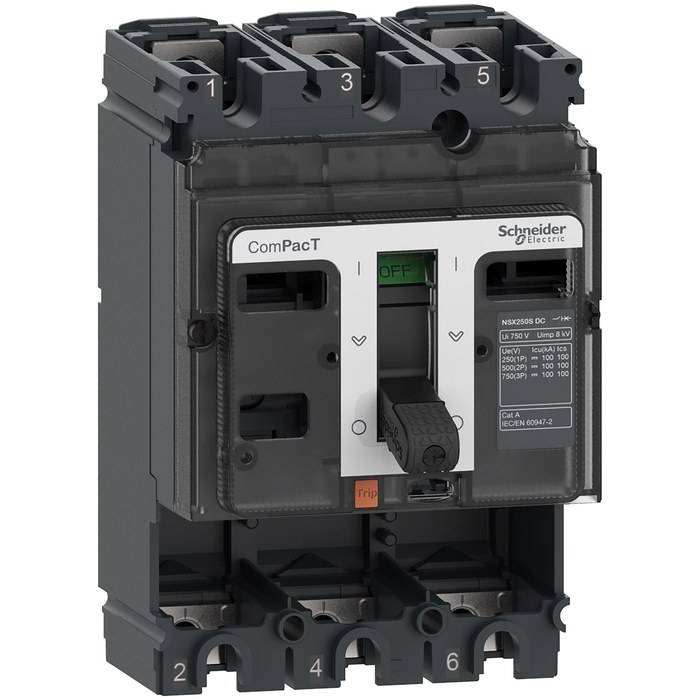

	SCHC10S3D NSX100SDC BOLC COUPURE 3P 100A 3606481994783		383,2526 € / U HT 459,9031 € / U TTC
