Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

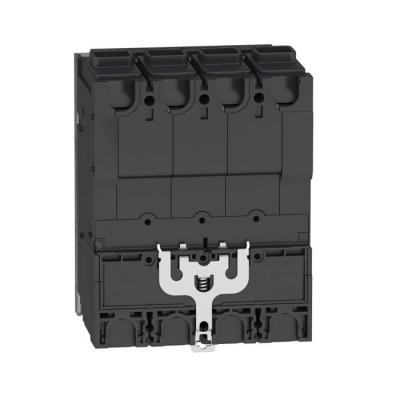

PowerPact B - disjoncteur BD - 18kA 600Y/347V - TM15D - 4P - cosse

PPB 18KA TM15D 4P cosse

Code article : SCHBDF46015

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 745,1600 € / U


	Prix unitaire net HT
	696,5312 € / U
	soit :
	835,8374 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481150103
Réf. fabricant : BDF46015

Informations complémentaires :
PowerPact B - disjoncteur - thermique-magnétique -
déclencheur TM-D 15A - 4P 4t - code pdc D - commande par
maneton - bornes cosses M6 - HLP : 137x108x80mm - larg. 12
pas de 9 mm

Pouvoir de coupure :	25 kA à 208Y/120 V CA 50/60 Hz se conformer à UL 489 18 kA à 240 V CA 50/60 Hz se conforme

(ics) pouvoir assigné de coupure de service :	25 kA à 220...240 V CA 50/60 Hz se conformer à CEI 60947-214 kA à de 500 à 525 V CA 50/60

Nombre d'emplacements :	1 slot(s) pour interrupteur secondaire OF (kit enfichable)1 slot(s) pour libération de ten

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Couple de serrage :	5 N.m pour 2,516 mm² (AWG 14...AWG 4)9 N.m pour 2595 mm² (de AWG 3 à AWG 3/0)

Normes :	CSA C22.2 No 5NMX J-266EN/CEI 60947-2UL 489EN/IEC 60947-5-1NEMA AB1GB 14048.2

Jauge awg :	AWG 14AWG 8 aluminium / cuivreAWG 6...AWG 3/0 aluminium / cuivre

Altitude de fonctionnement :	2000 m sans réduction de courant5000 m avec réduction de courant

Electrical durability :	10000 cycle se conformer à IEC 947-1 Annexe K ed 5.2 à 440 V In

Mode d'installation :	Encliquetable (rail DIN symétrique 35 mm)Par vis (platine)

Mechanical durability :	15000 cycle se conformer à IEC 947-1 Annexe K ed 5.2

Signalisation locale :	Présence de contacts auxiliaires: repère (vert)

Degré de protection ip :	Couvercle avant: IP40 se conformer à CEI 60529

(ue) tension assignée d'emploi :	525 V CA 50/60 Hz se conformer à UL 489

Profil environnemental :	Profil environnemental du Produit

(ui) tension assignée d'isolement :	800 V se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Raccordement électrique :	Ecrou de borne ON and OFF end

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Technologie de l'unité de déclenchement :	Thermique-magnétiqueTM-D,

Présence d'halogènes :	Produit sans halogènes

Statut environnemental de l'offre :	Produit Green Premium

Certifications du produit :	ULCEICCCEACCSANOM

Couleur :	Gris (RAL 7016)

Application :	Distribution

Nom du produit :	PowerPact B

Type de produit ou équipement :	Disjoncteur

Type de commande :	Par maneton

Catégorie d'emploi :	Catégorie A

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Fréquence du réseau :	50/60 Hz

Poids :	1,241 kg

Quantité du lot :	Lot de 1

Poids de l'emballage (kg) :	1,814 kg

Hauteur de l'emballage 1 :	11,43 cm

Longueur de l'emballage 1 :	20,32 cm

Largeur de l'emballage 1 :	12,7 cm

Garantie :	18 mois

Nom de l'appareil :	BD 015

Hauteur :	137 mm

Largeur :	108 mm

Pas" de raccordement :	27 mm

Longueur de dénudage du fil d'alimentation :	20 mm

Profondeur :	80 mm

Courant nominal (in) :	15 A

Continuous current rating :	80 %

Nom du déclencheur :	TM-D

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Sans pvc :	Oui

Nombre de pôles :	4P

Pôles protégés :	4t

Pas de 9 mm :	12

Labels qualité :	CE

Qct :	EA

Codification du pouvoir de coupure :	D

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : BDF46015 PowerPact B disjoncteur BD 18kA 600Y/347V TM15D 4P cosse 3606481150103 schbdf46015

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

696,5312 € / U HT
835,8374 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHBDF36125 PPB 18KA TM125D 3P cosse 3606481149343		787,1142 € / U HT 944,5370 € / U TTC

	SCHBDF46025 PPB 18KA TM25D 4P cosse 3606481150127		696,5312 € / U HT 835,8374 € / U TTC

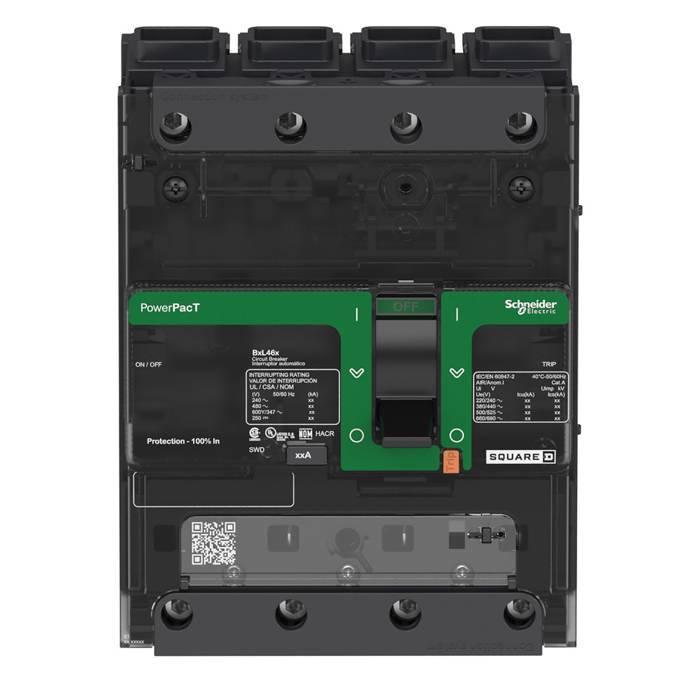

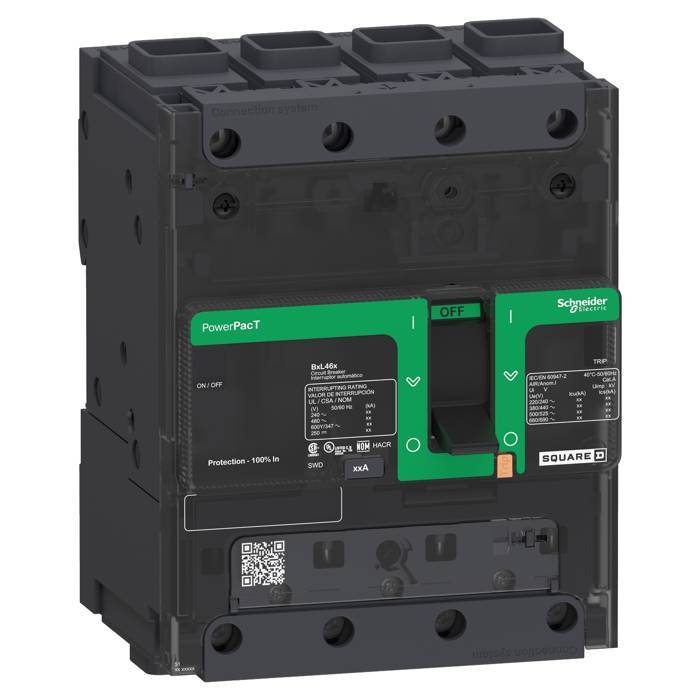

	SCHBDF46110 PPB 18KA TM110D 4P cosse 3606481150233		967,3224 € / U HT 1 160,7869 € / U TTC

	SCHBDL46015LU PPB 18KA TM15D 4P ever 3606481149954		710,5882 € / U HT 852,7058 € / U TTC

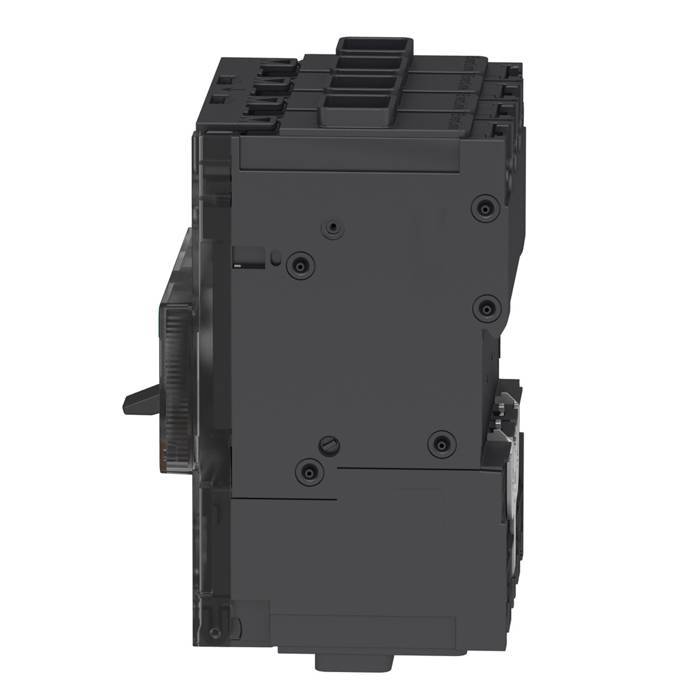

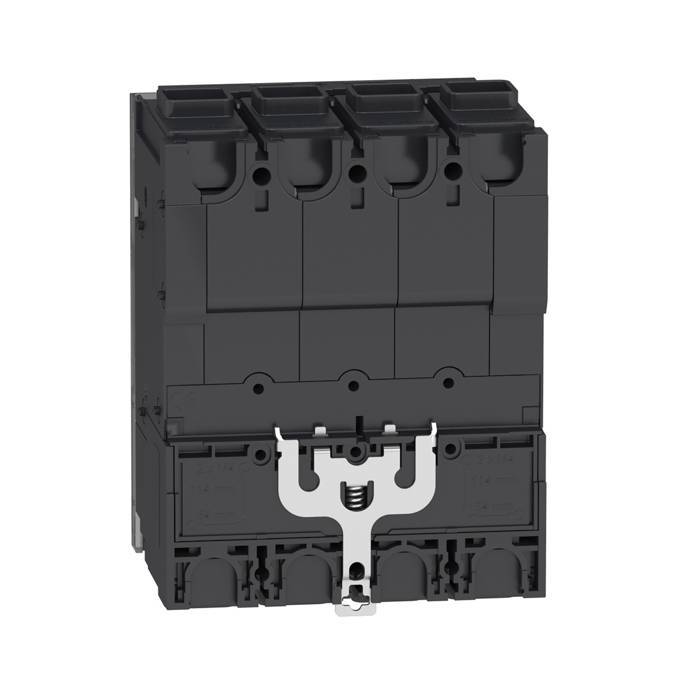

	SCHBGF46015 PPB 35KA TM15D 4P cosse 3606481150400		674,2410 € / U HT 809,0892 € / U TTC

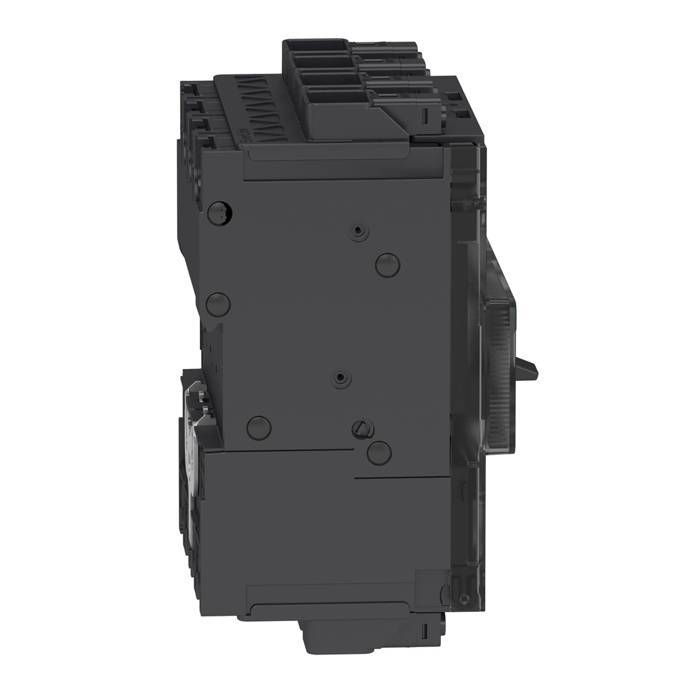

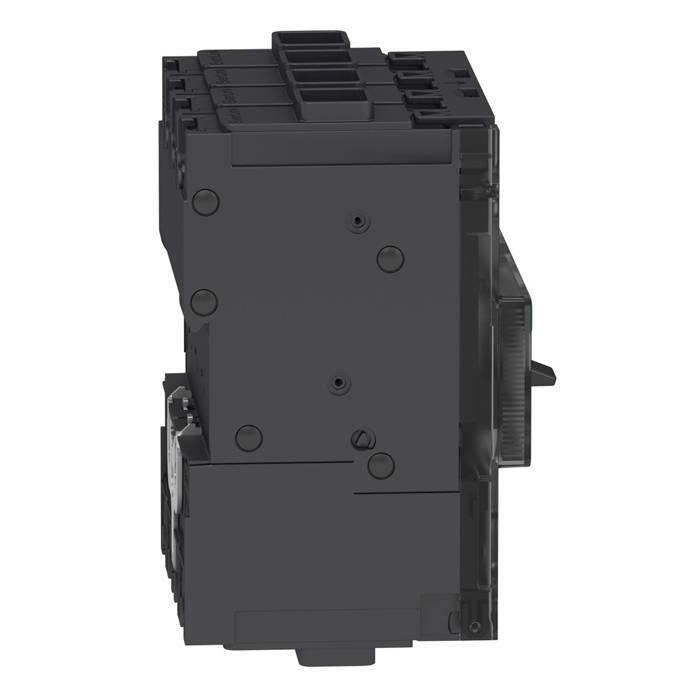

	SCHBJF46015 PPB 65KA TM15D 4P cosse 3606481150707		846,9202 € / U HT 1 016,3042 € / U TTC

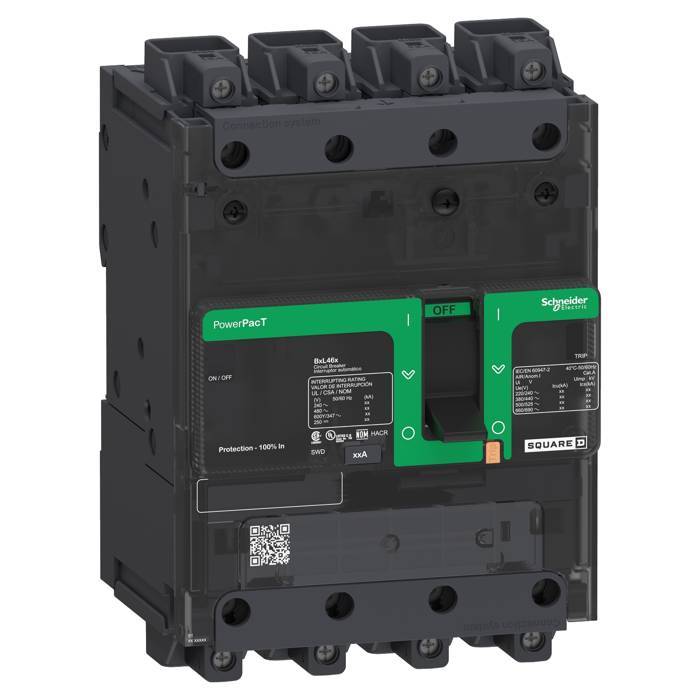

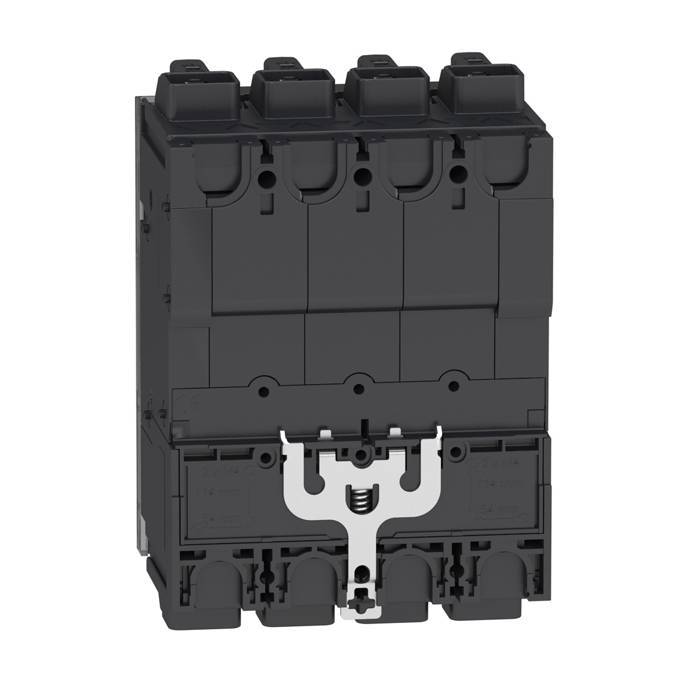

	SCHBJL46015LU PPB 65KA TM15D 4P ever 3606481150554		1 058,6526 € / U HT 1 270,3831 € / U TTC
