Transfo.& Alimentation d'Equipemen » Schneider Electric » Alimentations Régulées A Découpage

Information(s) non contractuelle(s)

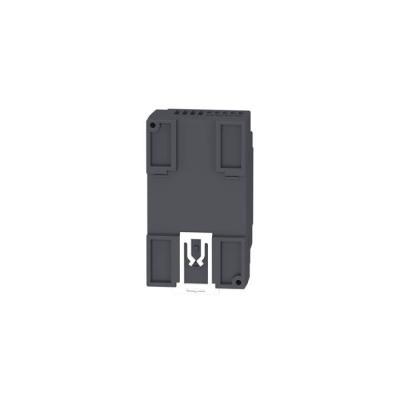

Modicon ABL - alimentation à découpage - 2,5A - 100à240Vca mono/biphasé - 24Vcc

Alimentation 100/240V 24V 2,5A

Code article : SCHABLM1A24025

Disponibilité :
	5 U en stock


	Prix tarif catalogue fabricant TTC
	264,6480 € / U


	Prix unitaire net HT
	140,6876 € / U
	soit :
	168,8251 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481500175
Réf. fabricant : ABLM1A24025

Informations complémentaires :
Modicon ABL - alimentation à découpage - modulaire - 2,5A -
entrée 100 à 240Vca mono/biphasé - sortie 24Vcc

Alimentation :	SELV se conformer à EN/IEC 60950-1SELV se conformer à EN/IEC 60204-1SELV se conformer à CE

Ip :	IP20

Poids :	0,221 kg

Type :	Alimentation puissance

Immunité électromagnétique :	Immunity to electrostatic discharge - niveau de test : 6 kV (décharge par contact) se conf

Mode de raccordement :	Connexion à vis: 0,5 à 2,5 mm², (AWG 20 à AWG 14) without wire end ferrule pour sortieConn

Type de protection en sortie :	Contre la surcharge et les courts-circuits, protection technologique : remise à zéro autom

Normes :	EN 62368-1EN/CEI 61010-1EN 61010-2-201EN/IEC 61204-3EN 61000-6-1EN 61000-6-2EN 61000-6-3EN

Type de protectionen entrée :	Fusible intégré (non interchangeable) 3,15 AExternal protection (recommended) 20 A Curve B

Support de montage :	Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer

Température de l'air ambiant en fonctionnement :	-1055 °C (sans réduction de courant)5570 °C (with current derating of 2.67 % per °C)-25-10

Tenue aux vibrations :	3 mm (f= 29 Hz) se conformer à CEI 60721-3-310 m/s² (f= 9200 Hz) se conformer à CEI 60721-

Emission électromagnétique :	Emissions conduites se conformer à EN 61000-6-3Emissions rayonnées se conformer à EN 61000

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Altitude de fonctionnement :	< 2000 m overvoltage category III2000 m...5000 m overvoltage category II

Temps moyen entre deux défaillances (mtbf) :	1300000 H at 25 °C, pleine charge700000 H at 55 °C, 80 % load

Certifications du produit :	CERépertorié cULReconnu cULRCMCB SchemeEACKCNEC: classe 2

Nominal input voltage :	100...240 V CA monophasé100...240 V CA 2 phases

Profil environnemental :	Profil environnemental du Produit

Pas de 18 mm :	0.50 at 115 V AC0.39 at 230 V AC

Temps de maintien :	> 20 ms 115 V CA> 60 ms 230 V CA

Classe de protection contre les chocs électriques :	Classe II without PE connection

Rendement :	90 % à 115 V CA90 % à 230 V CA

Consommation électrique :	< 1.5 A 115 V CA< 1 A 230 V CA

Etat led :	Tension de sortie 1 LED (vert)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil de circularité :	Informations de fin de vie

Type d'alimentation :	Mode commutation régulée

Courant à l'appel :	30 A à 115 V60 A à 230 V

Humidité relative :	095 % sans condensation

Tenue diélectrique :	3000 V CA entrée/sortie

Statut environnemental de l'offre :	Produit Green Premium

Gamme de produits :	Modicon Power Supply

Line and load regulation :	< 0.5 %line< 1 %load

Tenue aux chocs mécaniques :	100 m/s² pour 11 ms

Régulation reach :	Déclaration REACh

Courant de fuite maximum :	0,25 mA 240 V CA

Couplage de sortie :	SérieParallèle

Limites de la tension d'entrée :	90 à 264 V CA

Expected capacitor life time :	10 année(s)

Finition du raccordement électrique :	borne à vis

1ere tension de sortie (v) :	100,0 240,0

Tension d'alimentation assignée à ca 50 hz (v) :	100,0 240,0

Tension d'alimentation assignée à ca 60 hz (v) :	100,0 240,0

Matière du coffret :	Plastique

Output voltage adjustment :	24...28 V

Température ambiante de stockage :	-4085 °C

Nominal network frequency :	5060 Hz

Ondulation résiduelle :	< 100 mV

Variante optionnelle :	Modular

Tension de sortie :	24 V CC

Startup with capacitive loads :	3000 µF

Profondeur :	55,6 mm

Longueur de l'emballage 2 :	10,7 cm

Poids de l'emballage 3 :	5,78 kg

Garantie :	18 mois

Système réseau compatible :	TNTTIT

Hauteur de l'emballage 1 :	6,2 cm

Largeur de l'emballage 1 :	6,3 cm

Hauteur de l'emballage 2 :	6,1 cm

Largeur de l'emballage 2 :	6,1 cm

Courant de sortie module d'alimentation :	2,5 A

Puissance dissipée en w :	6,5 W

Temps de mise en marche :	< 2 s

Hauteur :	91 mm

Largeur :	53 mm

Longueur de l'emballage 1 :	11 cm

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Puissance nominale en w :	60 W

Largeur (mm) :	53,0

Hauteur (mm) :	91,0

Profondeur (mm) :	55,6

Hauteur d'encastrement (mm) :	91,0

Largeur d'encastrement (mm) :	53,0

Puissance dissipée (w) :	60,0

Indice de protection (ip) :	IP20

Valeur nominale de la tension de sortie 1 (v) :	24,0

Electrical energy source class conforming to iec 62368-1 :	ES1

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Adapté à un montage sur rail :	Oui

Adapté aux fonctions de sécurité :	Oui

Montage possible sur barres profilées :	Oui

Stabilisé :	Oui

Courant de sortie max. 1 (a) :	2,5

Valeur nominale du courant de sortie 1 (a) :	2,5

Catégorie de surtension :	II

Nb produits dans l'emballage 3 :	24

Qc carton :	24

Qct :	PF

Type de tension d'alimentation :	AC

Degré de pollution :	2

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Qc unité :	1

Mots clés : Alimentation A Découpage|Bloc D'Alimentation|Bloc D'Alimentation Modulaire modicon abl découpage vca mono biphasé vcc ablm1a24025 3606481500175 schablm1a24025

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

140,6876 € / U HT
168,8251 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

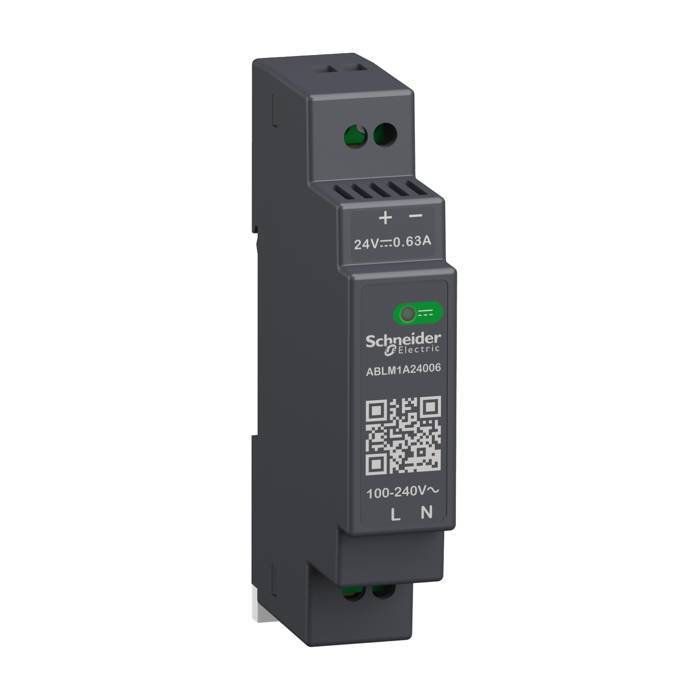

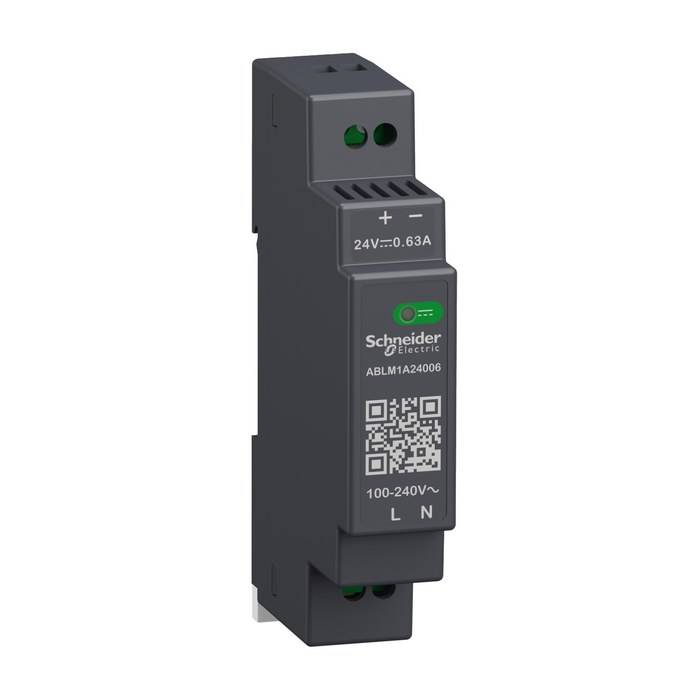

	SCHABLM1A24006 Alimentation 100/240V 24V 0,6A 3606481500120		86,5981 € / U HT 103,9177 € / U TTC	U	Ajouter

	SCHABLS1A48025 Alimentation 100/240V 48V 2,5A 3606481500243		136,2859 € / U HT 163,5431 € / U TTC

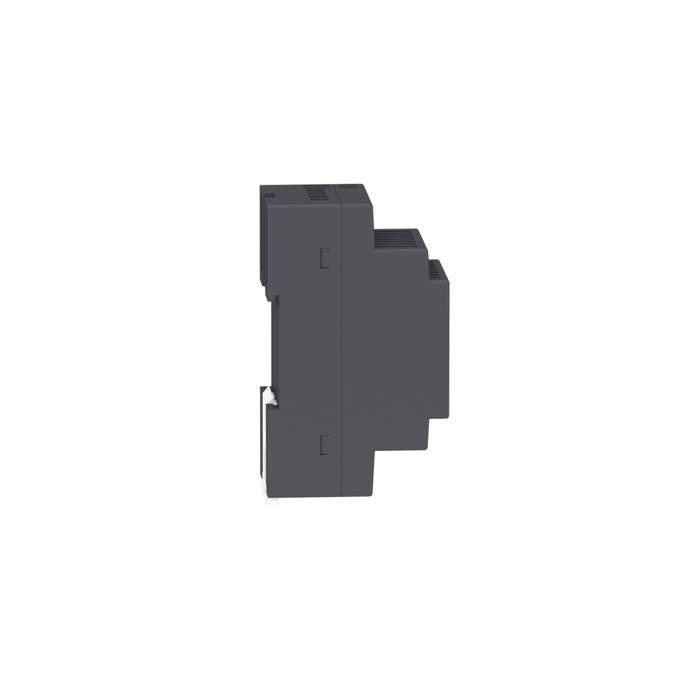

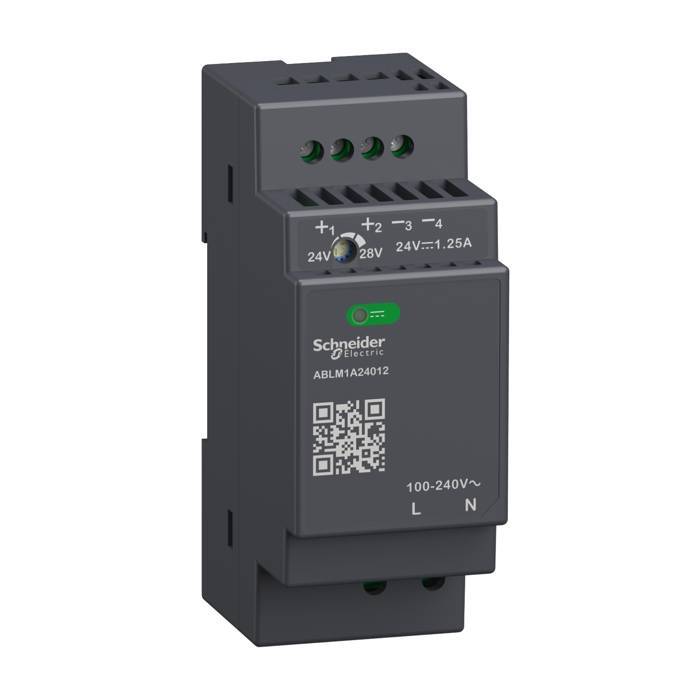

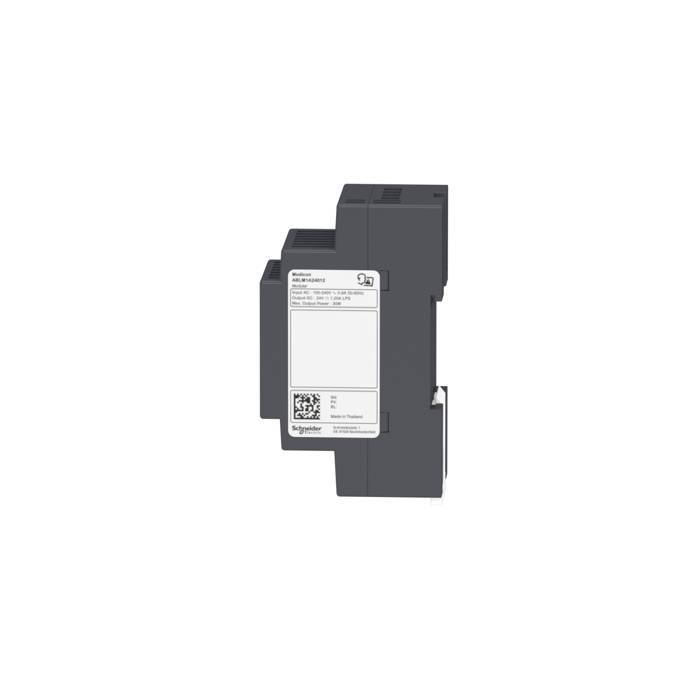

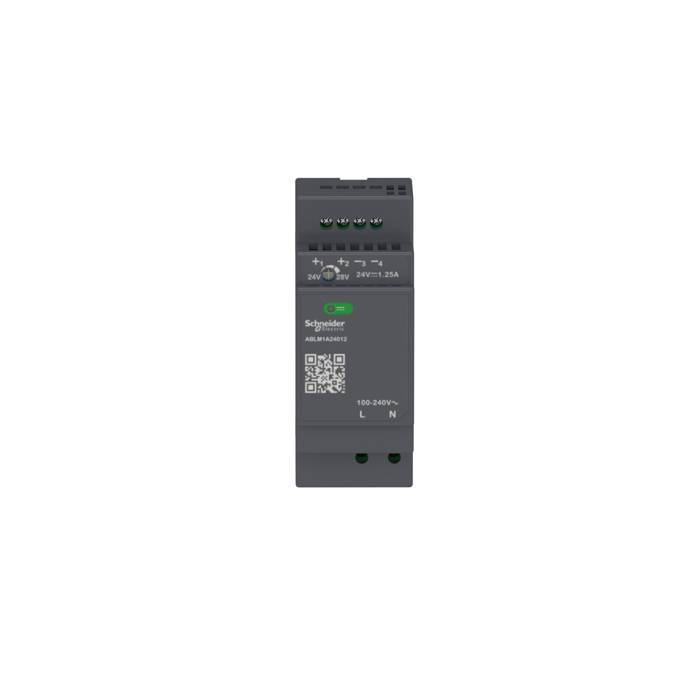

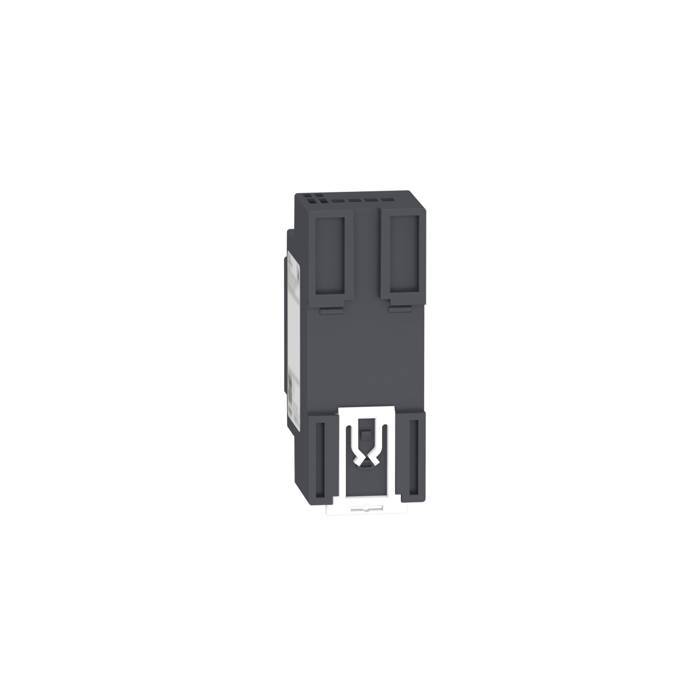

	SCHABLM1A24012 Alimentation 100/240V 24V 1,2A 3606481500151		90,3873 € / U HT 108,4648 € / U TTC
