Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

Acti9 iC60L - Disjoncteur - 2P - 16A - Courbe K - 400Vac - 15000A/25kA

Acti9 iC60L disj 2P 16A crbe K

Code article : SCHA9F95216

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	365,1240 € / U


	Prix unitaire net HT
	151,3339 € / U
	soit :
	181,6007 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480084720
Réf. fabricant : A9F95216

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Acti9 iC60L est dédié aux applications
tertiaires. En version 2P 16A en Courbe K, son pouvoir de
coupure assigné est de 15000A (EN 60898-1) et de 25kA (EN
60947-2) sur des réseaux 400Vca.

Indice de protection (ip) :	IP20

Nombre de poles :	2

Pouvoir de coupure :	15000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-150 kA Icu à 220...240 V CA 50

Tension assignée :	400

(ics) pouvoir assigné de coupure de service en court-circuit :	12,5 kA 50 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz10 kA 50 % se conformer à

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de raccordement :	Terminal simple (haut ou bas) 1 25 mm² rigideTerminal simple (haut ou bas) 1 16 mm² souple

(ui) tension d'isolement :	500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

Catégorie d'emploi :	Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN 60947-2Oui se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529IP20 se conformer à EN 60529

Classe de limitation :	3 se conformer à EN 60898-13 se conformer à IEC 60898-1

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14 mm pour haut ou bas connexion

Indication de tension :	Signalisation de déclenchement

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Type de produit ou équipement :	Disjoncteur miniature

Normes :	CEI 60947-2EN 60947-2

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Couple de serrage :	2 N.m haut ou bas

Régulation reach :	Déclaration REACh

Déclenchement magnétique :	12 x In +/- 20 %

Compatibilité des répartiteur, peigne, jeu de barres :	Haut ou bas: oui

Application :	Distribution

Humidité relative :	95 % à 55 °C

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Protection différentielle :	Bloc séparé

Nom du produit :	Acti9 iC60

Température de l'air ambiant en fonctionnement :	-35 70 °C

Température ambiante de stockage :	-40 85 °C

Poids de l'emballage 3 :	15,992 kg

Fréquence du réseau :	50/60 Hz

Support de montage :	Rail DIN

Altitude de fonctionnement :	0 2000 m

Poids de l'emballage 2 :	1,385 kg

Profondeur :	78,5 mm

Poids :	0,25 kg

Garantie :	18 mois

Hauteur de l'emballage 1 :	7,5 cm

Largeur de l'emballage 1 :	3,6 cm

Longueur de l'emballage 1 :	9,5 cm

Nom de l'appareil :	IC60L

Hauteur :	85 mm

Largeur :	36 mm

Couleur :	Blanc

Poids de l'emballage (kg) :	230 g

Hauteur de l'emballage 2 :	10 cm

Longueur de l'emballage 2 :	23 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Type de tension :	AC/DC

In courant assigné d'emploi :	16 A

Type de réseau :	CCCA

Mode d'installation :	Fixe

Largeur de l'emballage 2 :	8 cm

Profondeur d'encastrement (mm) :	44,5

Calibre/courant nominal assigné (in) (a) :	16,0

Fréquence (hz) :	60,0

Section de raccordement cable rigide (mm²) :	25,0

Section de raccordement cable souple (mm²) :	16,0

Température ambiante en fonctionnement (°c) :	70,0

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	2,0

Nombre de poles protégés :	2,0

Produits auxiliaires associables :	Oui

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des poles :	2P

Nb produits dans l'emballage 3 :	66

Qc carton :	66

Qct :	CT

Nombre de poles protégés :	2

Courbe de déclenchement :	K

Pas de 9 mm :	4

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Caractéristique de déclenchement (type/courbe) :	K

Qc unité :	1

Qc boite :	6

Mots clés : A9F95216 95216 A9F95216 Acti9, iC60L disjoncteur 2P 16A courbe K acti 3606480084720 scha9f95216

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

151,3339 € / U HT
181,6007 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHA9F76216 Acti9 iC60N disj 2P 16A crbe B 3606480093685		75,8086 € / U HT 90,9703 € / U TTC	U	Ajouter

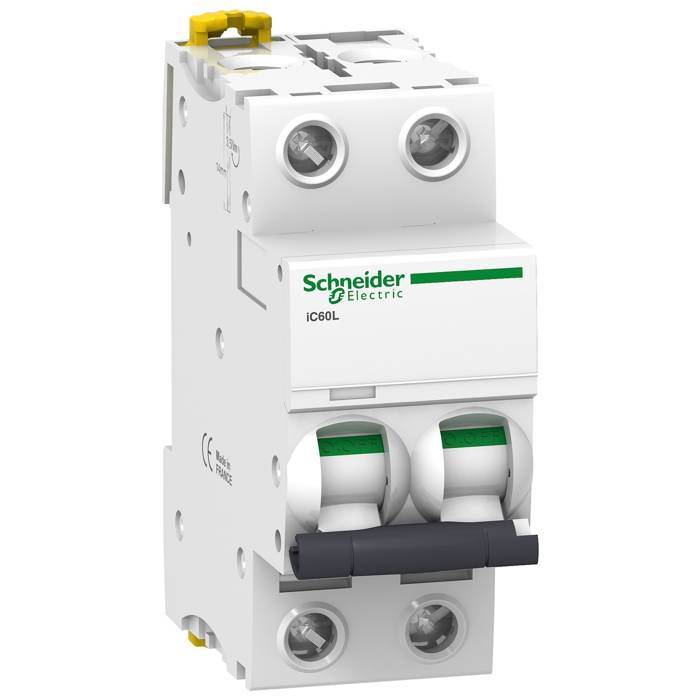

	SCHA9F92216 Acti9 iC60L disj 2P 16A crbe Z 3606480085536		212,3658 € / U HT 254,8390 € / U TTC

	SCHA9F93216 Acti9 iC60L disj 2P 16A crbe B 3606480083631		138,5018 € / U HT 166,2022 € / U TTC

	SCHA9F95206 Acti9 iC60L disj 2P 6A crbe K 3606480084638		181,5290 € / U HT 217,8348 € / U TTC

	SCHA9F95210 Acti9 iC60L disj 2P 10A crbe K 3606480084843		151,6571 € / U HT 181,9885 € / U TTC

	SCHA9F95316 Acti9 iC60L disj 3P 16A crbe K 3606480084980		223,9097 € / U HT 268,6916 € / U TTC

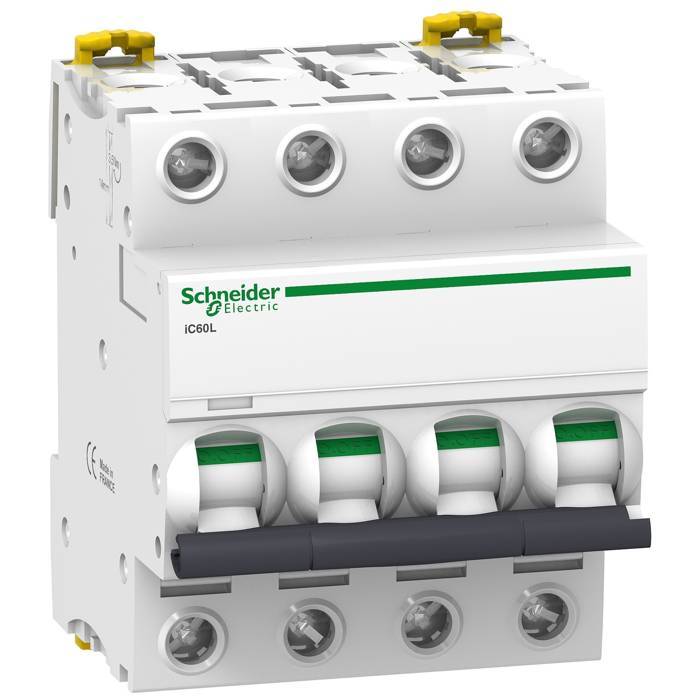

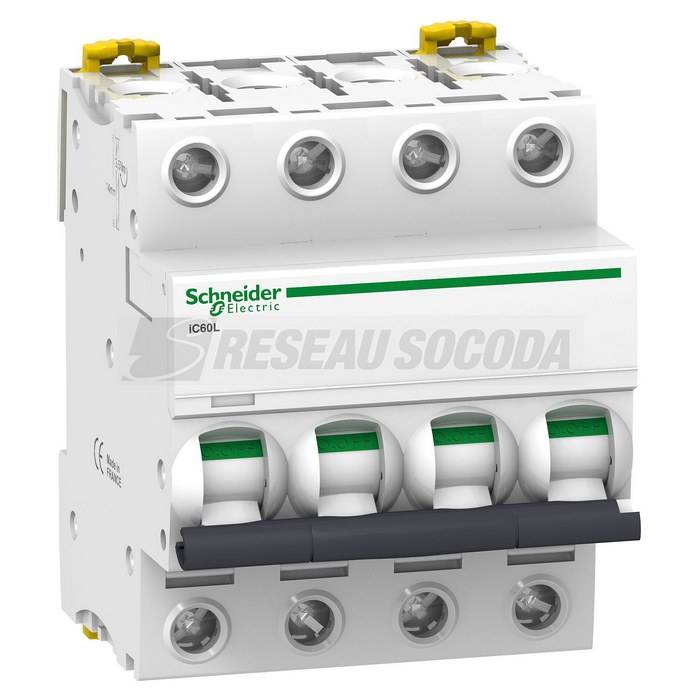

	SCHA9F95416 Acti9 iC60L disj 4P 16A crbe K 3606480084881		285,6080 € / U HT 342,7296 € / U TTC
