Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

Acti9 iC60L - Disjoncteur - 1P - 3A - Courbe K - 230Vac - 15000A/100kA

Acti9 iC60L disj 1P 3A crbe K

Code article : SCHA9F95103

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	250,7880 € / U


	Prix unitaire net HT
	103,9447 € / U
	soit :
	124,7336 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480085017
Réf. fabricant : A9F95103

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Acti9 iC60L est dédié aux applications
tertiaires. En version 1P 3A en Courbe K, son pouvoir de
coupure assigné est de 15000A (EN 60898-1) et de 100kA (EN
60947-2) sur des réseaux 230Vca.

(ics) pouvoir assigné de coupure de service en court-circuit :	100ákA 100á% se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz100ákA 100á% se conformer à

Pouvoir de coupure :	15000áA Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-1100ákA Icu à 12...60 V CA 50/

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de raccordement :	Terminal simple (haut ou bas) 1à25ámm² rigideTerminal simple (haut ou bas) 1à16ámm² souple

(ui) tension d'isolement :	500áV CA 50/60 Hz se conformer à EN 60947-2500áV CA 50/60 Hz se conformer à CEI 60947-2

Catégorie d'emploi :	Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6ákV se conformer à EN 60947-26ákV se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN 60947-2Oui se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529IP20 se conformer à EN 60529

Classe de limitation :	3 se conformer à EN 60898-13 se conformer à IEC 60898-1

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14ámm pour haut ou bas connexion

Indication de tension :	Signalisation de déclenchement

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Type de produit ou équipement :	Disjoncteur miniature

Normes :	EN 60947-2CEI 60947-2

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Couple de serrage :	2áN.m haut ou bas

Régulation reach :	Déclaration REACh

Déclenchement magnétique :	12 x In +/- 20 %

Compatibilité des répartiteur, peigne, :

Application :	Distribution

Humidité relative :	95á% à 55á°C

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Endurance électrique :	10000ácycle

Nom du produit :	Acti9 iC60

Température de l'air ambiant en fonctionnement :	-35à70á°C

Température ambiante de stockage :	-40à85á°C

Poids de l'emballage 3 :	15,931ákg

Fréquence du réseau :	50/60 Hz

Support de montage :	Rail DIN

Poids :	0,215ákg

Altitude de fonctionnement :	0à2000 m

Poids de l'emballage 2 :	1,404ákg

Profondeur :	78,5ámm

Garantie :	18 mois

Gamme :	Acti 9

Hauteur de l'emballage 1 :	1,8ácm

Largeur de l'emballage 1 :	7,5ácm

Longueur de l'emballage 1 :	9,5ácm

Nom de l'appareil :	IC60L

Hauteur :	85ámm

Largeur :	18ámm

Couleur :	Blanc

Poids de l'emballage (kg) :	113ág

Hauteur de l'emballage 2 :	10ácm

Longueur de l'emballage 2 :	22ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	230,0

Tension d'isolement assignée (ui) (v) :	500,0

Température ambiante en fonctionnement (°c) :	-35,0

Pouvoir de coupure assigné selon iec 60947-2 à 230áv (icu) (ka) :	100,0

Type de réseau :	CCCA

Mode d'installation :	Fixe

Largeur de l'emballage 2 :	8ácm

Profondeur d'encastrement (mm) :	44,5

Fréquence (hz) :	50,0

Indice de protection (ip) :	IP20

Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka) :	15,0

In courant assigné d'emploi :	3áA

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	132

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Calibre/courant nominal assigné (in) (a) :	3,0

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	1,0

Nombre de pôles protégés :	1,0

Section de raccordement cable rigide (mm²) :	1,0

Section de raccordement cable souple (mm²) :	1,0

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	1,0

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Qc carton :	132

Description des pôles :	1P

Nb produits dans l'emballage 2 :	12

Qc boite :	12

Qct :	CT

Nombre de pôles protégés :	1

Courbe de déclenchement :	K

Pas de 9 mm :	2

Nombre d'unité par paquet :	1

Caractéristique de déclenchement (type/courbe) :	K

Qc unité :	1

Mots clés : A9F95103 Acti9, iC60L disjoncteur 1P 3A courbe K acti 3606480085017 scha9f95103

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

103,9447 € / U HT
124,7336 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

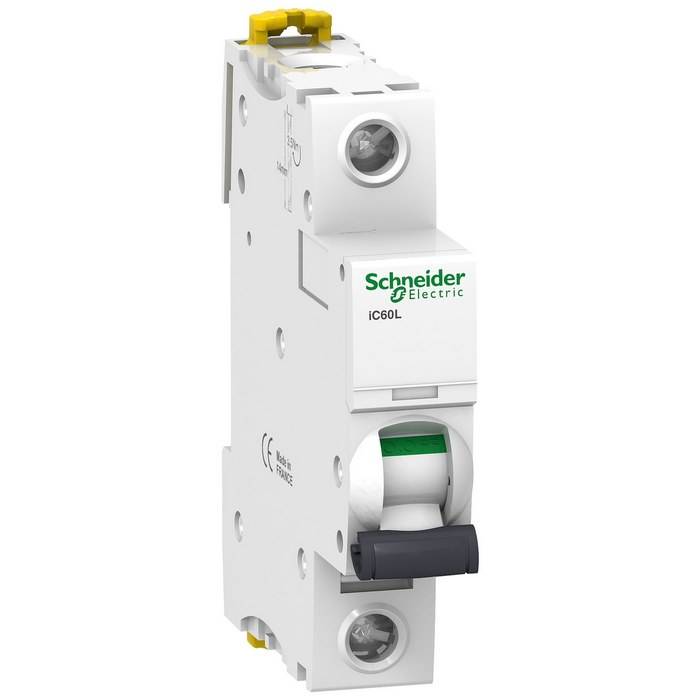

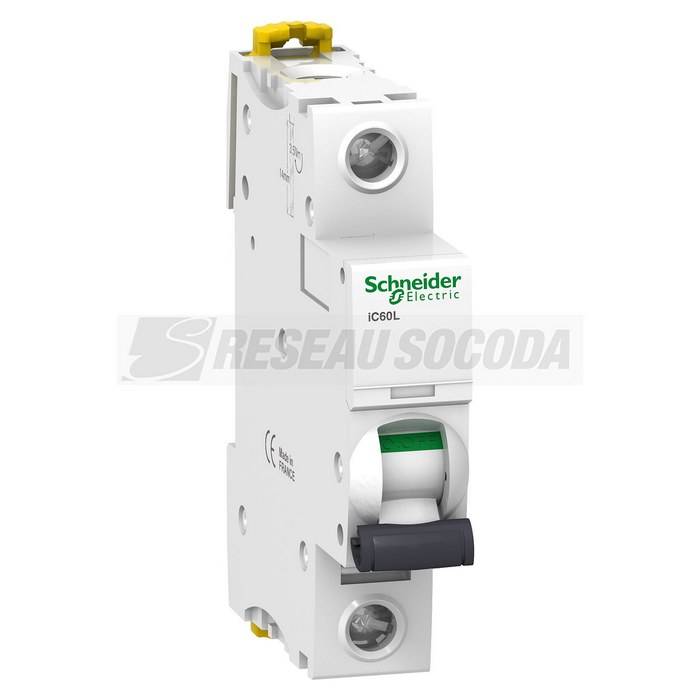

	SCHA9F92103 Acti9 iC60L disj 1P 3A crbe Z 3606480085604		107,1875 € / U HT 128,6250 € / U TTC

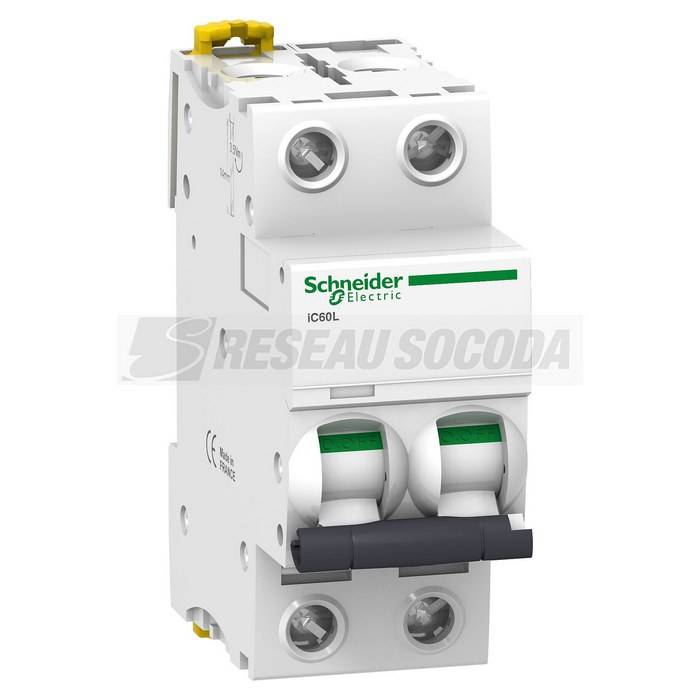

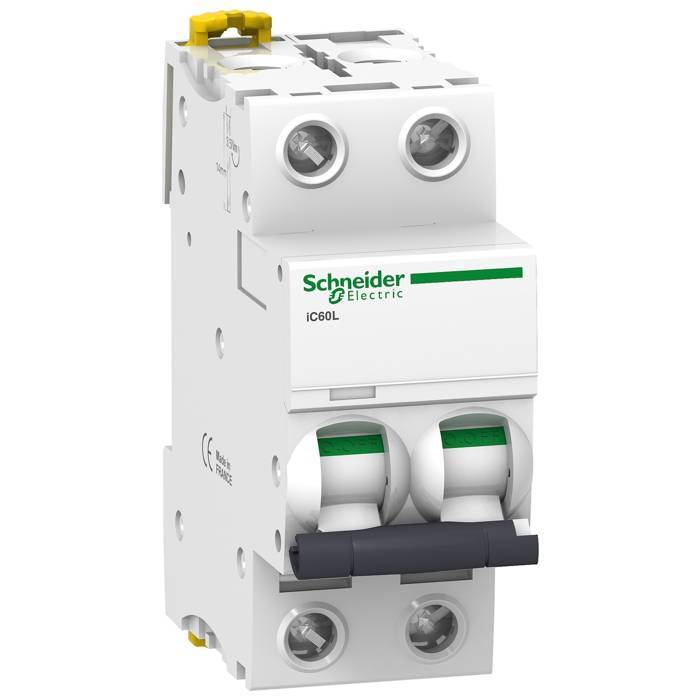

	SCHA9F92203 Acti9 iC60L disj 2P 3A crbe Z 3606480085376		217,8368 € / U HT 261,4042 € / U TTC
