Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs Moteurs

Information(s) non contractuelle(s)

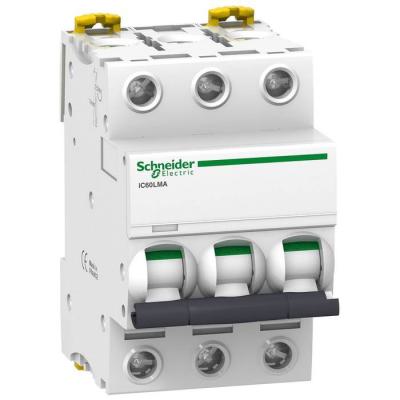

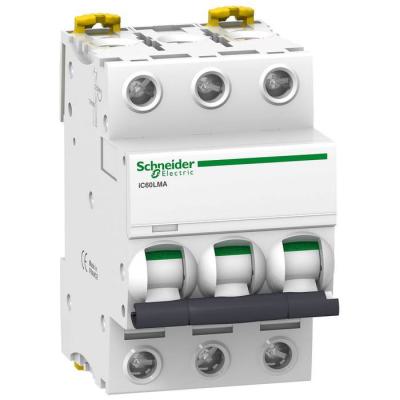

Acti9, iC60L disjoncteur à déclenchement instantané courbe MA 3P 10A

IC60LMA DISJONCT 3P 10A

Code article : SCHA9F90310

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	680,6760 € / U


	Prix unitaire net HT
	282,1214 € / U
	soit :
	338,5457 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480085987
Réf. fabricant : A9F90310

Fabriqué en France

Informations complémentaires :
Acti 9 - disjoncteur iC60L - 3P - 10A - MA - PdC 15 kA -
440 VCA - 20 kA - 380...415 VCA - 40 kA - 220...240 VCA -
Ui 500 VCA - Uimp 6 kV - Larg. 6 pas de 9 mm

Couleur :	Blanc

Ip :	IP20 se conformer à CEI 60529IP20 se conformer à EN 60529

Poids :	0,375 kg

Section cable rigide (mm²) :	1,0 25,0

Section de raccordement cable souple (mm²) :	1,0 16,0

Type :	Disjoncteur miniature

(ics) pouvoir assigné de coupure de service en court-circuit :	10 kA 50 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz7,5 kA 50 % se conformer à E

Pouvoir de coupure :	15 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu à 380...415 V CA 50/6

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de raccordement :	Terminal simple (haut ou bas) 125 mm² rigideTerminal simple (haut ou bas) 116 mm² souple

(ui) tension d'isolement :	500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

Catégorie d'emploi :	Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN 60947-2Oui se conformer à CEI 60947-2

Classe de limitation :	3 se conformer à EN 60898-13 se conformer à IEC 60898-1

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14 mm pour haut ou bas connexion

Indication de tension :	Signalisation de déclenchement

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Normes :	CEI 60947-2EN 60947-2

Statut environnemental de l'offre :	Produit Green Premium

Couple de serrage :	2 N.m haut ou bas

Régulation reach :	Déclaration REACh

Déclenchement magnétique :	12 x In +/- 20 %

Compatibilité des répartiteur, peigne,_x000D_ jeu de barres :	Haut ou bas: oui

Humidité relative :	95 % à 55 °C

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Protection différentielle :	Bloc séparé

Nom du produit :	Acti9 iC60

Type de déclencheur :	Magnétique

Température ambiante en fonctionnement (°c) :	-35,0 70,0

Température de l'air ambiant en fonctionnement :	-3570 °C

Température ambiante de stockage :	-4085 °C

Poids de l'emballage 3 :	15,701 kg

Fréquence (hz) :	50,0 60,0

Fréquence du réseau :	50/60 Hz

Support de montage :	Rail DIN

Altitude de fonctionnement :	02000 m

Profondeur :	78,5 mm

Longueur de l'emballage 2 :	22,5 cm

Garantie :	18 mois

Application :	Moteur

Hauteur de l'emballage 1 :	5,5 cm

Largeur de l'emballage 1 :	7,5 cm

Longueur de l'emballage 1 :	9,5 cm

Largeur de l'emballage 2 :	9,8 cm

Nom de l'appareil :	IC60L

Hauteur :	85 mm

Largeur :	54 mm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Type de tension :	AC/DC

Tension assignée (ue) (v) :	400,0

Tension d'isolement assignée (ui) (v) :	500,0

In courant assigné d'emploi :	10 A

Mode d'installation :	Fixe

Hauteur de l'emballage 2 :	8 cm

Profondeur d'encastrement (mm) :	44,5

Calibre/courant nominal assigné (in) (a) :	10,0

Indice de protection (ip) :	IP20

Pouvoir de coupure assigné selon en 60898 à 400 v (icn) (ka) :	15,0

Pouvoir de coupure assigné selon en 60898 à 230 v (icn) (ka) :	15,0

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	40,0

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	20,0

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	3,0

Nombre de pôles protégés :	3,0

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	3,0

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des pôles :	3P

Type de réseau :	CA

Courbe de déclenchement :	MA

Nb produits dans l'emballage 3 :	44

Qc carton :	44

Qct :	CT

Caractéristique de déclenchement (type/courbe) :	MA

Pas de 9 mm :	6

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc boite :	4

Mots clés : A9F90310 90310 A9F90310 Acti9, iC60L disjoncteur a declenchement instantane courbe MA 3P 10A acti déclenchement instantané 3606480085987 scha9f90310

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

282,1214 € / U HT
338,5457 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHA9C61310 REFLEX IC60NTI24 10A3P B 3606480455483		568,1374 € / U HT 681,7649 € / U TTC

	SCHA9C63310 REFLEX IC60NTI24 10A3P D 3606480455766		581,5663 € / U HT 697,8796 € / U TTC

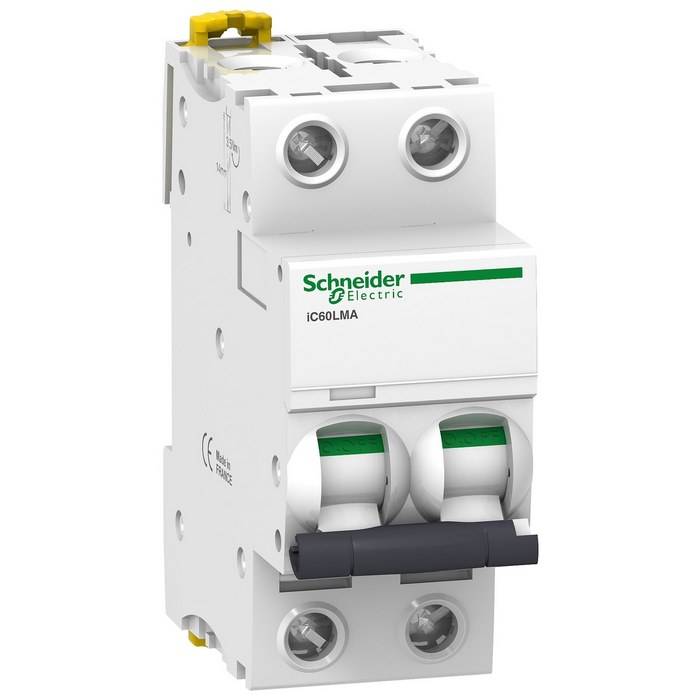

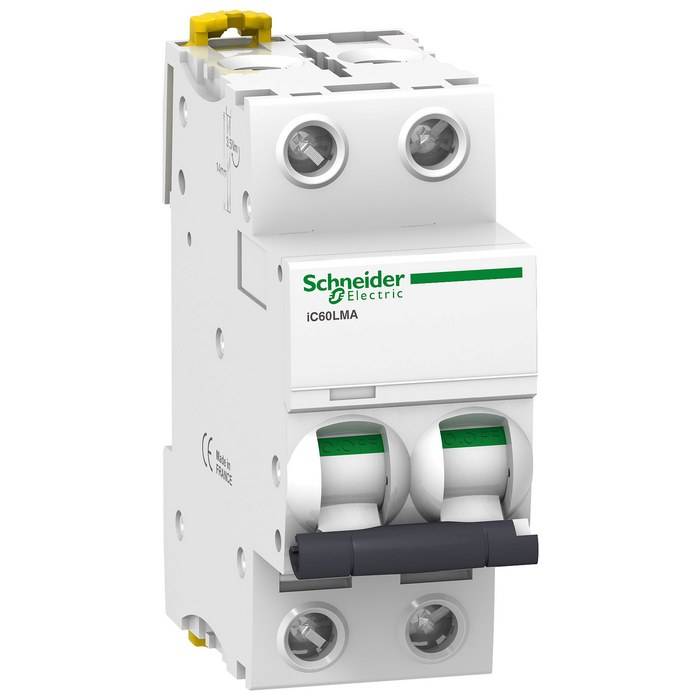

	SCHA9F90210 IC60LMA DISJONCT 2P 10A 3606480085932		213,5048 € / U HT 256,2058 € / U TTC
