Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

Acti9 iC60H - Disjoncteur - 4P - 1A - Courbe C - 400Vca - 10000A/70kA

Acti9 iC60H disj 4P 1A crbe C

Code article : SCHA9F84401

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	887,8080 € / U


	Prix unitaire net HT
	367,9719 € / U
	soit :
	441,5663 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480082733
Réf. fabricant : A9F84401

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Acti9 iC60H est dédié aux applications
tertiaires. En version 4P 1A en Courbe C, son pouvoir de
coupure assigné de 10000A (EN 60898-1) et de 70kA (EN
60947-2) sur des réseaux 400Vca.

Indice de protection (ip) :	IP20

Nombre de pôles :	4

Pouvoir de coupure :	10000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-115 kA Icu à <= 250 V CC se co

Tension assignée :	400

(ics) pouvoir assigné de coupure de service en court-circuit :	70 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz70 kA 100 % se conformer à

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Aptitude au sectionnement :	Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Ou

Type de raccordement :	Terminal simple (haut ou bas) 125 mm² rigideTerminal simple (haut ou bas) 116 mm² souple

(ui) tension d'isolement :	500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

Catégorie d'emploi :	Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529IP20 se conformer à EN 60529

Classe de limitation :	3 se conformer à EN 60898-13 se conformer à IEC 60898-1

Normes :	CEI 60947-2IEC 60898-1EN 60947-2EN 60898-1

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14 mm pour haut ou bas connexion

Indication de tension :	Signalisation de déclenchement

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Type de produit ou équipement :	Disjoncteur miniature

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Couple de serrage :	2 N.m haut ou bas

Régulation reach :	Déclaration REACh

Compatibilité des répartiteur, peigne,_x000D_ jeu de barres :	Haut ou bas: oui

Déclenchement magnétique :	8 x In +/- 20 %

Application :	Distribution

Humidité relative :	95 % à 55 °C

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Protection différentielle :	Bloc séparé

Nom du produit :	Acti9 iC60

Température ambiante en fonctionnement (°c) :	-35,0 70,0

Température de l'air ambiant en fonctionnement :	-3570 °C

Température ambiante de stockage :	-4085 °C

Poids de l'emballage 3 :	15,865 kg

Fréquence (hz) :	50,0 60,0

Fréquence du réseau :	50/60 Hz

Support de montage :	Rail DIN

Altitude de fonctionnement :	02000 m

Poids de l'emballage 2 :	1,398 kg

Section de raccordement cable rigide (mm²) :	1,0 25,0

Section de raccordement cable souple (mm²) :	1,0 16,0

Profondeur :	78,5 mm

Garantie :	18 mois

Poids :	0,5 kg

Hauteur de l'emballage 1 :	7,2 cm

Largeur de l'emballage 1 :	7,5 cm

Longueur de l'emballage 1 :	9,5 cm

Nom de l'appareil :	IC60H

Hauteur :	85 mm

Largeur :	72 mm

Couleur :	Blanc

Poids de l'emballage (kg) :	444 g

Hauteur de l'emballage 2 :	10 cm

Longueur de l'emballage 2 :	23 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Type de tension :	AC/DC

Type de réseau :	CCCA

Mode d'installation :	Fixe

Largeur de l'emballage 2 :	8 cm

Profondeur d'encastrement (mm) :	44,5

In courant assigné d'emploi :	1 A

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Calibre/courant nominal assigné (in) (a) :	1,0

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	4,0

Nombre de pôles protégés :	4,0

Produits auxiliaires associables :	Oui

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des pôles :	4P

Nb produits dans l'emballage 3 :	33

Qc carton :	33

Qct :	CT

Courbe de déclenchement :	C

Pas de 9 mm :	8

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	3

Qc unité :	1

Qc boite :	3

Caractéristique de déclenchement (type/courbe) :	C

Mots clés : A9F84401 Acti9, iC60H disjoncteur 4P 1A courbe C acti 3606480082733 scha9f84401

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

367,9719 € / U HT
441,5663 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

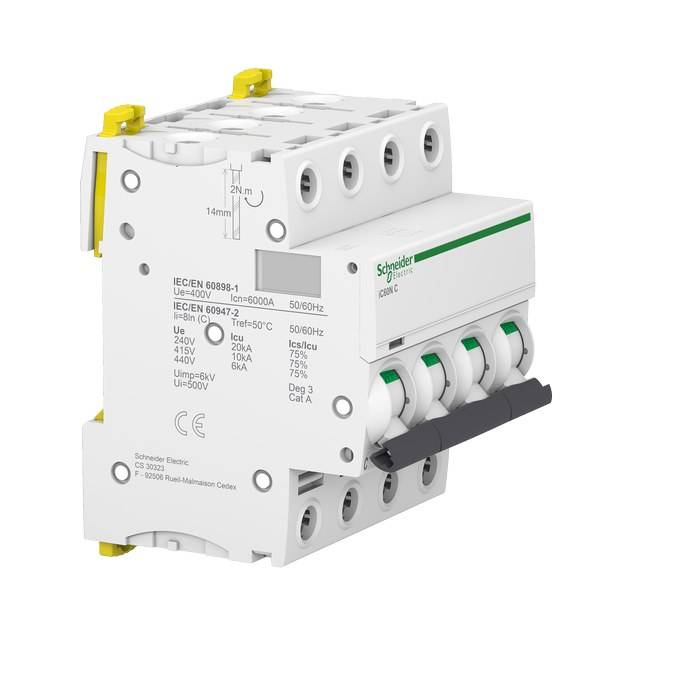

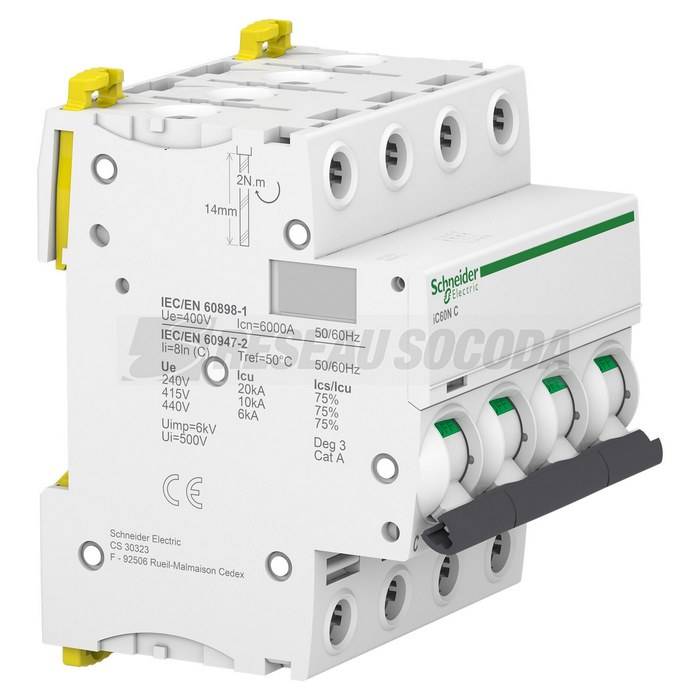

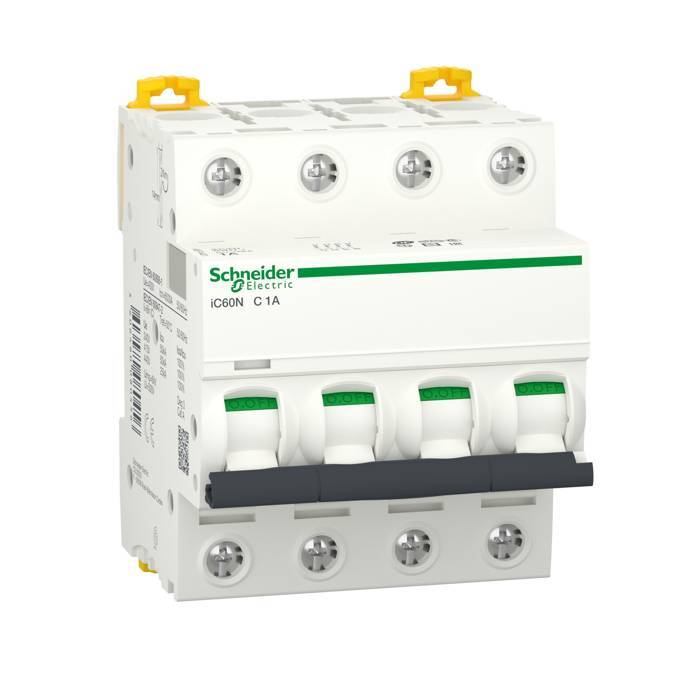

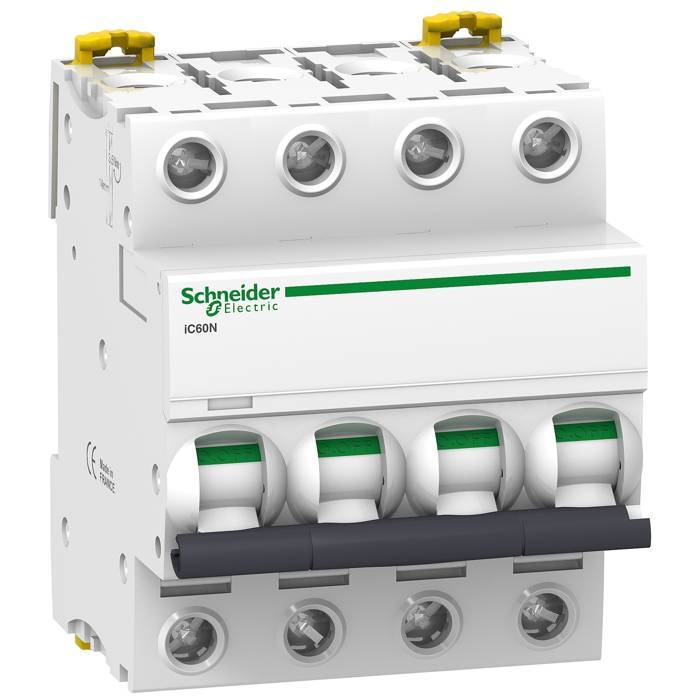

	SCHA9F74401 Acti9 iC60N disj 4P 1A crb C 3606480080456		195,3160 € / U HT 234,3792 € / U TTC	U	Ajouter

	SCHA9F74601 Acti9 iC60N disj 1P+N 1A crb C 3606480080418		93,3756 € / U HT 112,0507 € / U TTC	U	Ajouter

	SCHA9F84201 Acti9 iC60H disj 2P 1A crbe C 3606480082559		151,3139 € / U HT 181,5767 € / U TTC

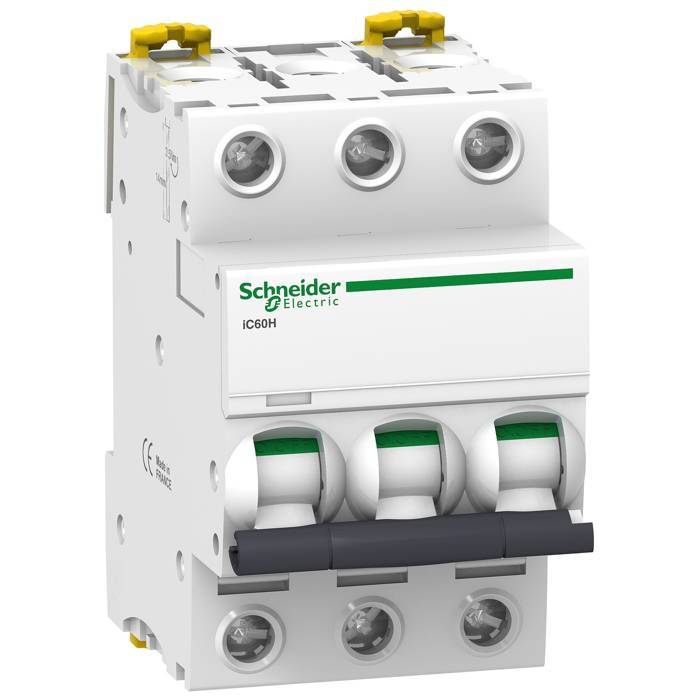

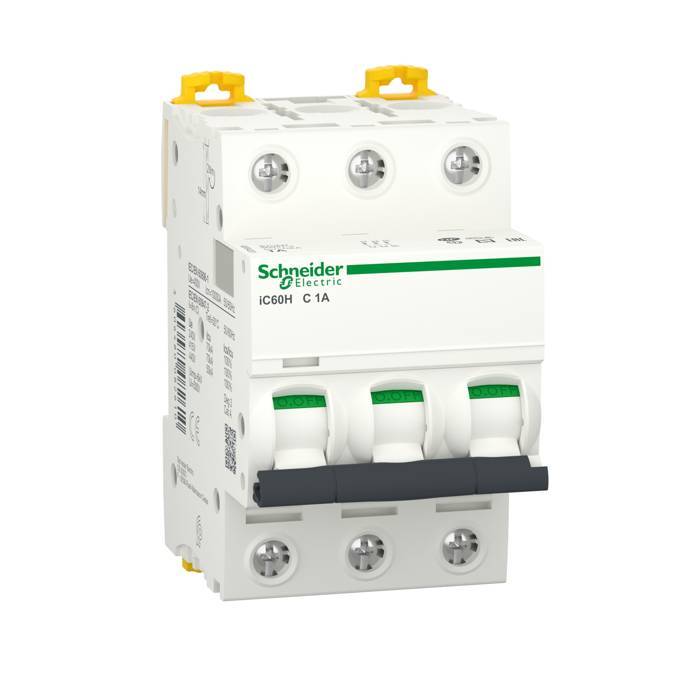

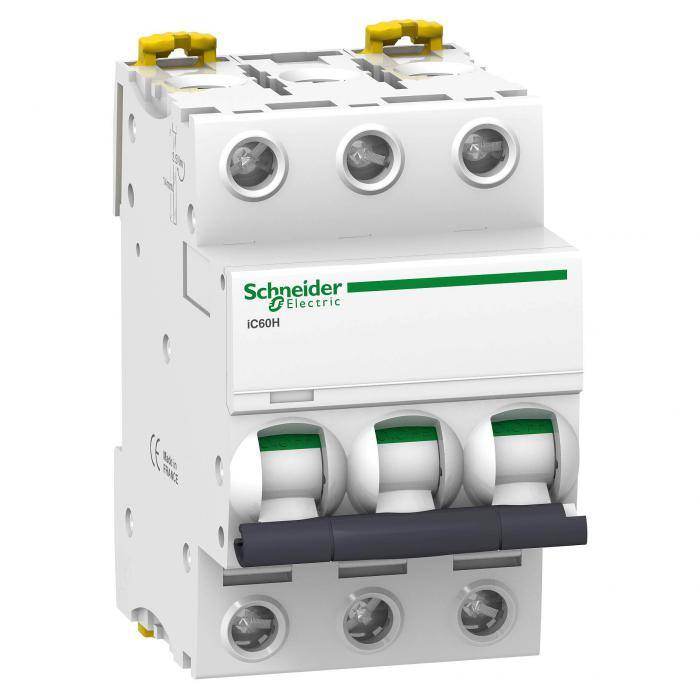

	SCHA9F84301 Acti9 iC60H disj 3P 1A crbe C 3606480082610		246,3310 € / U HT 295,5972 € / U TTC
