Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

Acti9 iC60N - Disjoncteur - 1P - 2A - Courbe D - 230Vca - 6000A/50kA

Acti9 iC60N disj 1P 2A crbe D

Code article : SCHA9F75102

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	142,6440 € / U


	Prix unitaire net HT
	59,1221 € / U
	soit :
	70,9465 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480080562
Réf. fabricant : A9F75102

Fabriqué en France

Informations complémentaires :
Ce disjoncteur Acti9 iC60N est dédié aux applications
tertiaires. En version 1P 2A en Courbe D, son pouvoir de
coupure assigné de 6000A (EN 60898-1) et de 50kA (EN
60947-2) sur des réseaux 230Vca.

Indice de protection (ip) :	IP20

Nombre de pôles :	1

Pouvoir de coupure :	6000 A Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 60898-150 kA Icu à 12...60 V CA 50/60

Tension assignée :	230

(ics) pouvoir assigné de coupure de service en court-circuit :	50 kA 100 % se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz50 kA 100 % se conformer à EN

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Aptitude au sectionnement :	Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Ou

Type de raccordement :	Terminal simple (haut ou bas) 125 mm² rigideTerminal simple (haut ou bas) 116 mm² souple

(ui) tension d'isolement :	500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2

Catégorie d'emploi :	Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529IP20 se conformer à EN 60529

Normes :	EN 60898-1CEI 60947-2IEC 60898-1EN 60947-2

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	14 mm pour haut ou bas connexion

Indication de tension :	Signalisation de déclenchement

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Présence d'halogènes :	Produit sans halogènes

Type de produit ou équipement :	Disjoncteur miniature

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Couple de serrage :	2 N.m haut ou bas

Régulation reach :	Déclaration REACh

Déclenchement magnétique :	12 x In +/- 20 %

Compatibilité des répartiteur, peigne,_x000D_ jeu de barres :	Haut ou bas: oui

Application :	Distribution

Humidité relative :	95 % à 55 °C

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Nom du produit :	Acti9 iC60

Température ambiante en fonctionnement (°c) :	-35,0 70,0

Température de l'air ambiant en fonctionnement :	-3570 °C

Température ambiante de stockage :	-4085 °C

Poids de l'emballage 3 :	16,124 kg

Fréquence (hz) :	50,0 60,0

Fréquence du réseau :	50/60 Hz

Support de montage :	Rail DIN

Poids :	0,215 kg

Altitude de fonctionnement :	02000 m

Poids de l'emballage 2 :	1,401 kg

Section de raccordement cable rigide (mm²) :	1,0 25,0

Section de raccordement cable souple (mm²) :	1,0 16,0

Profondeur :	78,5 mm

Longueur de l'emballage 2 :	22,5 cm

Garantie :	18 mois

Hauteur de l'emballage 1 :	7,5 cm

Largeur de l'emballage 1 :	1,8 cm

Longueur de l'emballage 1 :	9,4 cm

Largeur de l'emballage 2 :	9,8 cm

Nom de l'appareil :	IC60N

Hauteur :	85 mm

Largeur :	18 mm

Couleur :	Blanc

Poids de l'emballage (kg) :	112 g

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Type de tension :	AC/DC

Type de réseau :	CCCA

Mode d'installation :	Fixe

Hauteur de l'emballage 2 :	8 cm

Profondeur d'encastrement (mm) :	44,5

In courant assigné d'emploi :	2 A

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	132

Sans svhc reach :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	132

Calibre/courant nominal assigné (in) (a) :	2,0

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	1,0

Nombre de pôles protégés :	1,0

Produits auxiliaires associables :	Oui

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des pôles :	1P

Nb produits dans l'emballage 2 :	12

Qc boite :	12

Qct :	CT

Courbe de déclenchement :	D

Pas de 9 mm :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Caractéristique de déclenchement (type/courbe) :	D

Mots clés : A9F75102 75102 A9F75102 Acti9, iC60N disjoncteur 1P 2A courbe D acti 3606480080562 scha9f75102

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

59,1221 € / U HT
70,9465 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHA9F75101 Acti9 iC60N disj 1P 1A crbe D 3606480080517		60,1963 € / U HT 72,2356 € / U TTC

	SCHA9F75103 Acti9 iC60N disj 1P 3A crbe D 3606480080579		73,3517 € / U HT 88,0220 € / U TTC

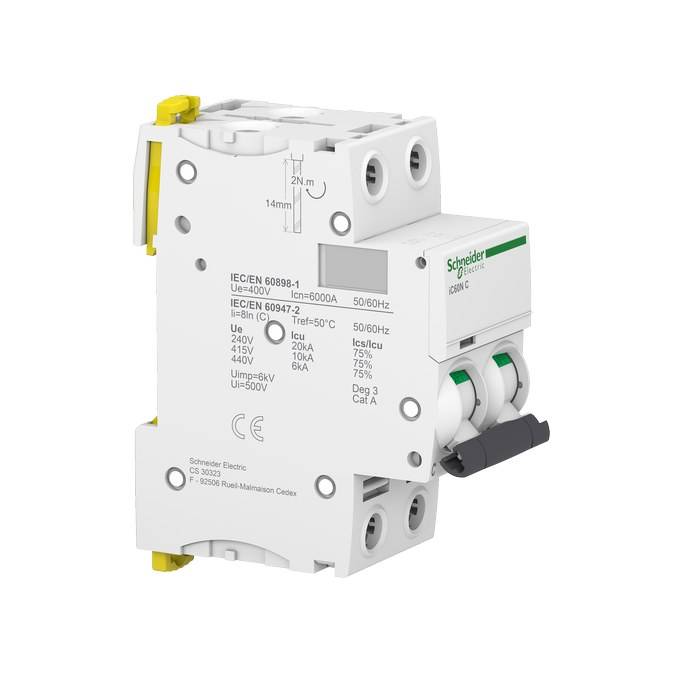

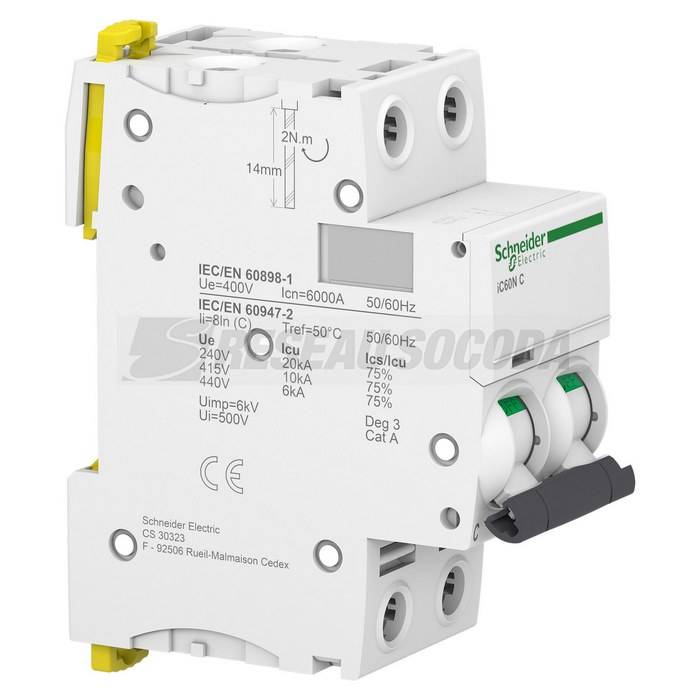

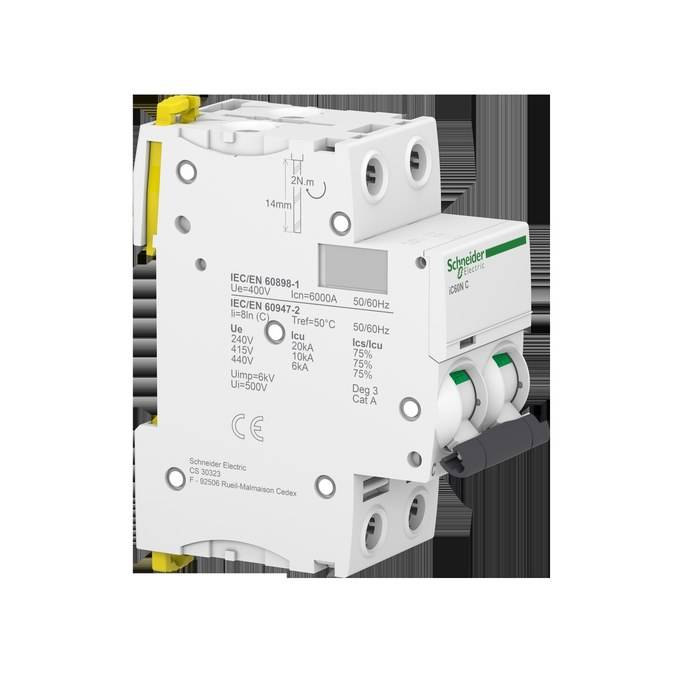

	SCHA9F75202 Acti9 iC60N disj 2P 2A crbe D 3606480080630		100,2493 € / U HT 120,2992 € / U TTC	U	Ajouter

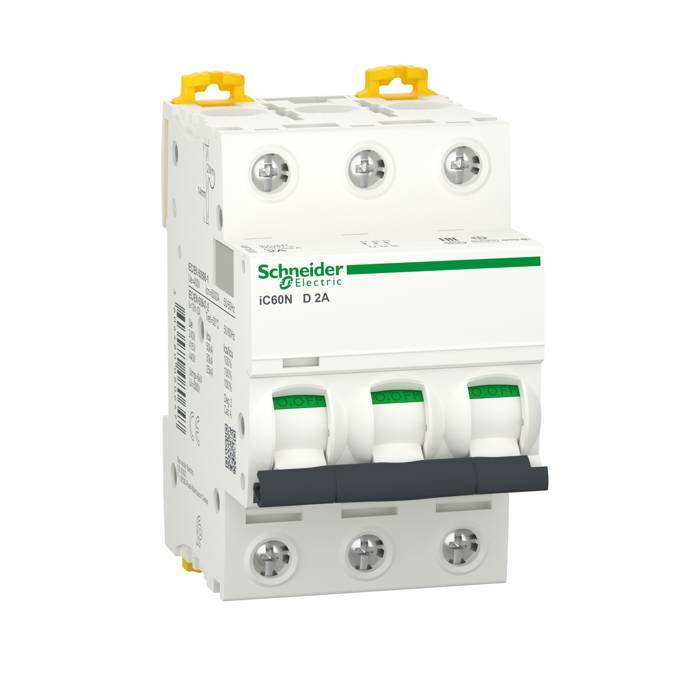

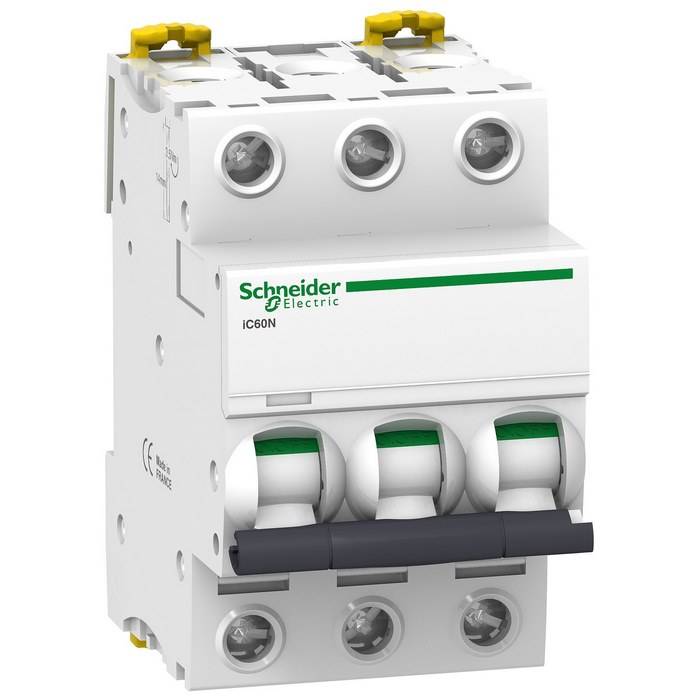

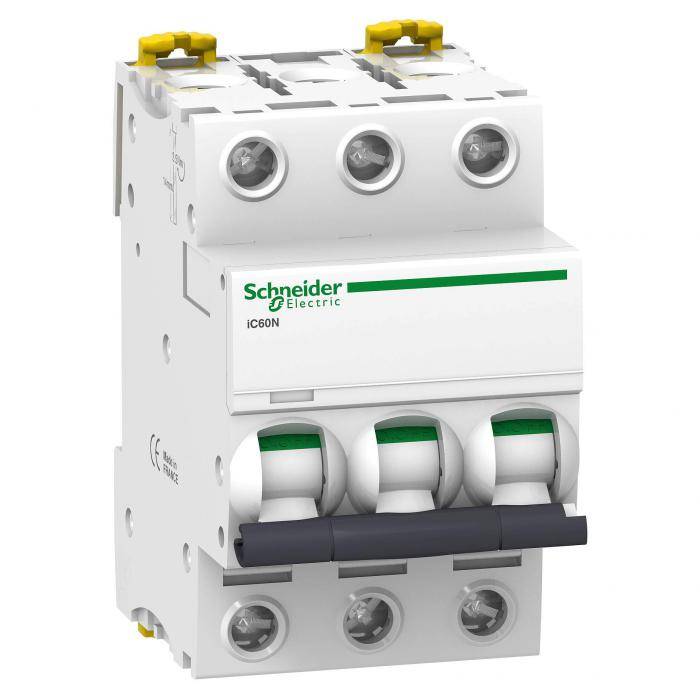

	SCHA9F75302 Acti9 iC60N disj 3P 2A crbe D 3606480080647		180,6885 € / U HT 216,8262 € / U TTC

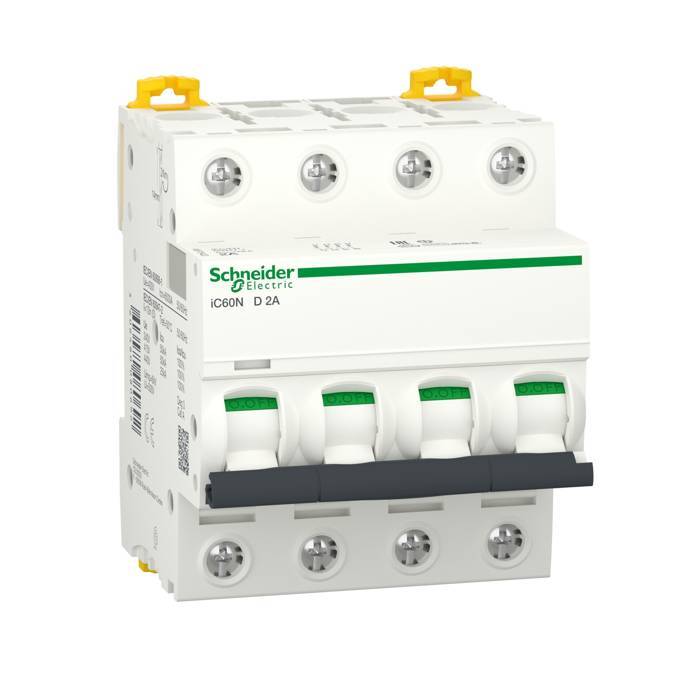

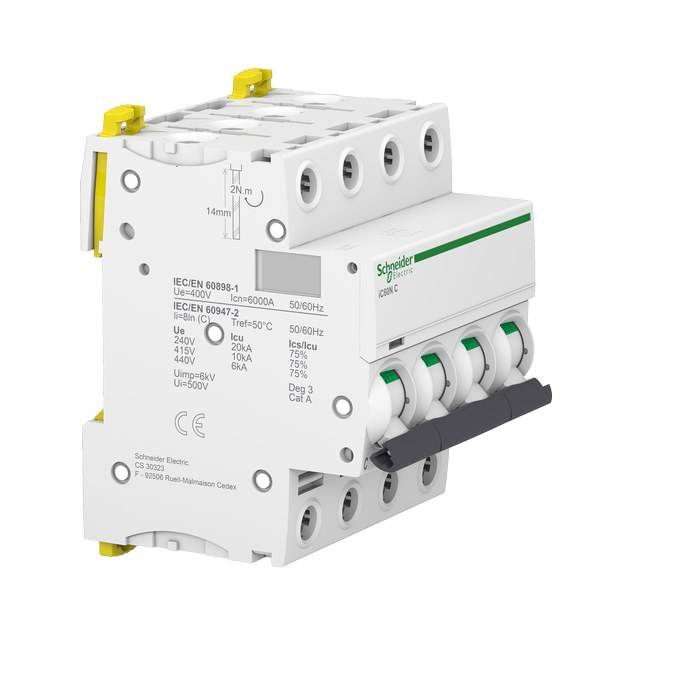

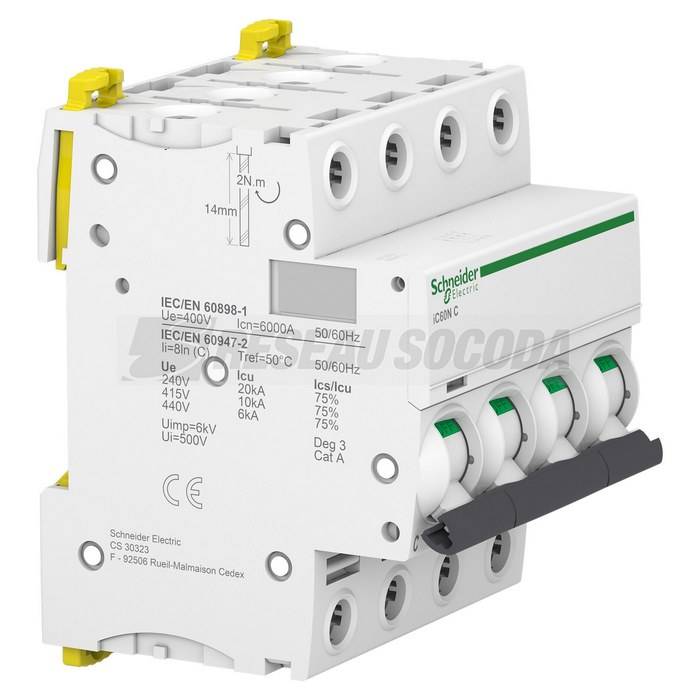

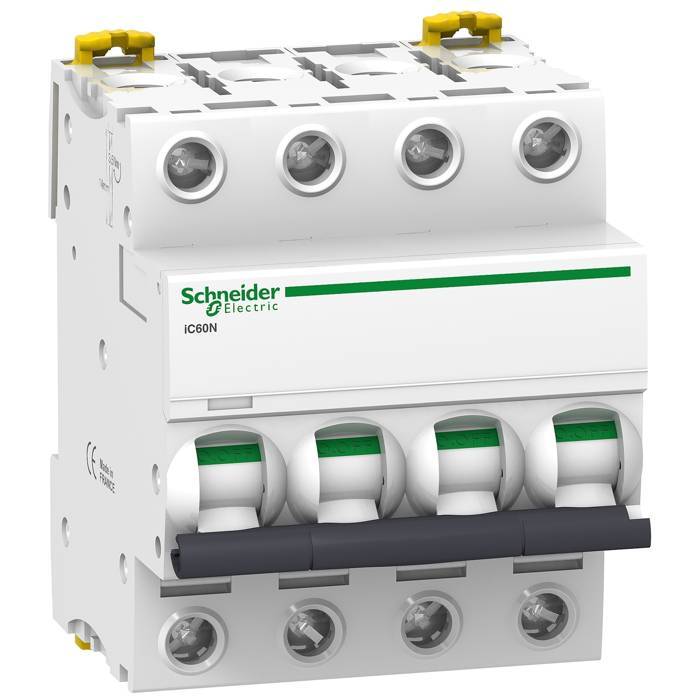

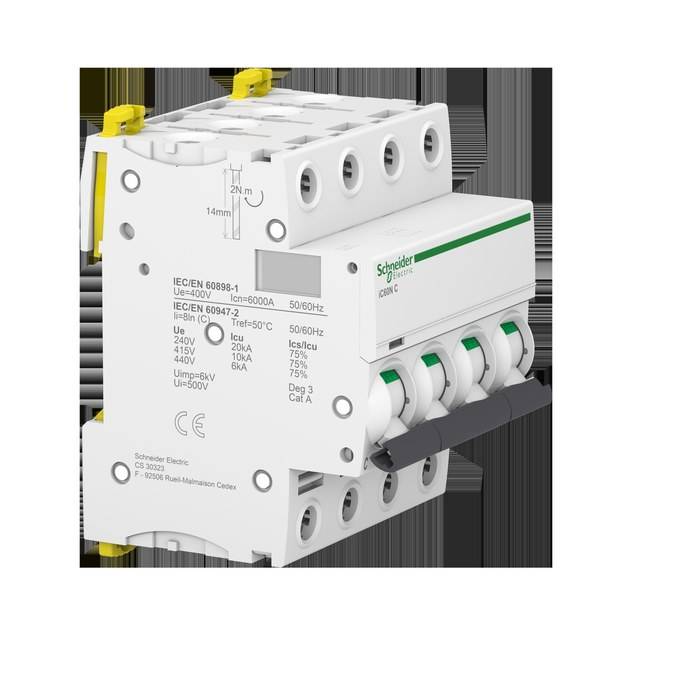

	SCHA9F75402 Acti9 iC60N disj 4P 2A crbe D 3606480080692		280,5946 € / U HT 336,7135 € / U TTC

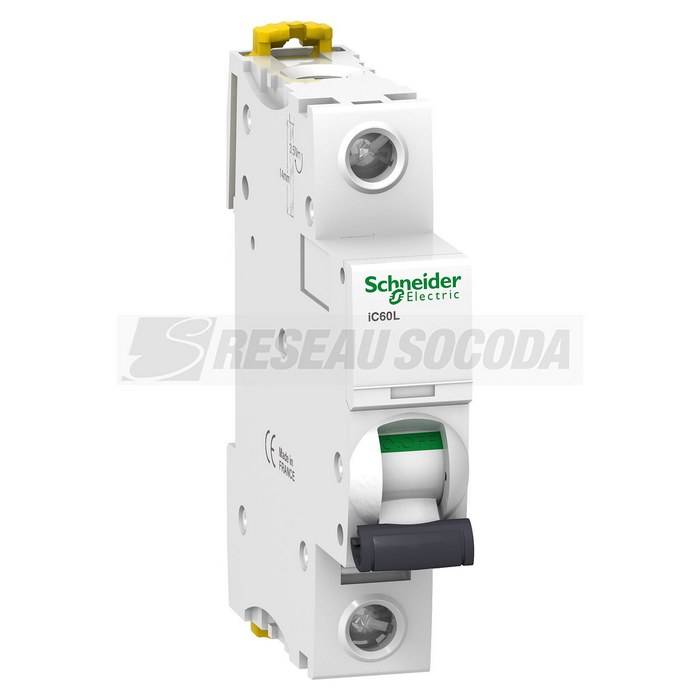

	SCHA9F95102 Acti9 iC60L disj 1P 2A crbe K 3606480084799		107,4959 € / U HT 128,9951 € / U TTC

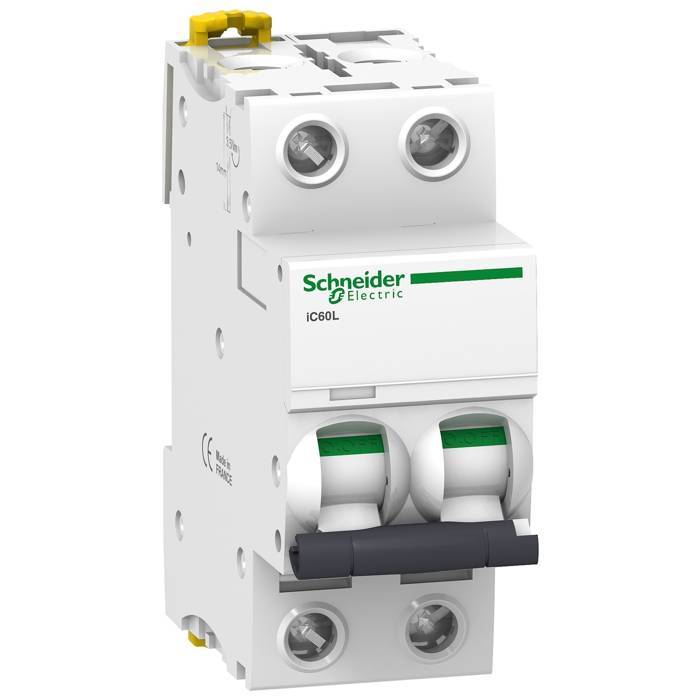

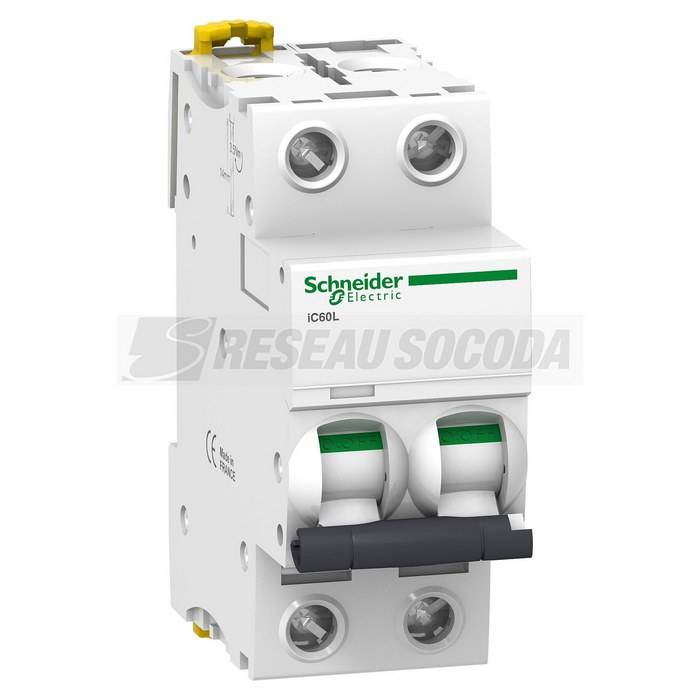

	SCHA9F95202 Acti9 iC60L disj 2P 2A crbe K 3606480084874		212,5697 € / U HT 255,0836 € / U TTC
