Protection Equipements & Personnes » Schneider Electric » Acti9-Différentiels A & Si

Information(s) non contractuelle(s)

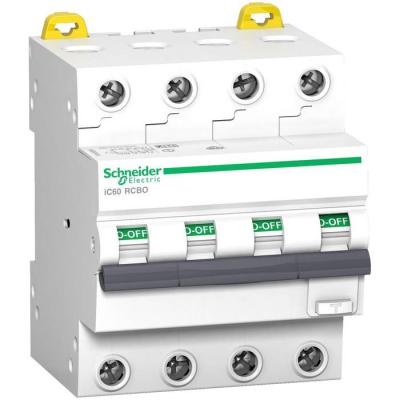

Acti9 iC60 RCBO - Disjoncteur diff. 400Vca - 4P 16A 30mA - Crb C 6kA - Type A-SI

Acti9 iC60 RCBO 4P16A 30mA Asi

Code article : SCHA9D77416

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 703,7360 € / U


	Prix unitaire net HT
	694,0807 € / U
	soit :
	832,8968 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481157881
Réf. fabricant : A9D77416

Informations complémentaires :
Ce disjoncteur différentielérentiel Acti9 iC60 RCBO est
dédié aux applications tertiaires et industrielles, version
4P 16A en Courbe C avec une sensibilité de 30mA, Type A-SI.
Son pouvoir de coupure est de 6kA en 400Vca.

Couleur :	Blanc

Courbe :	C

Fréquence (hz) :	50

Garantie :	18 mois

Hauteur :	86 mm

Intensité (a) :	16 A

Ip :	IP40 (coffret de répartition) se conformer à CEI 60529IP20 se conformer à CEI 60529

Poids :	9,116 kg

Profondeur :	78 mm

Section fil rigide :	35

Section fil souple :	1

Type :	Disjoncteur différentiel

Type de tension :	AC

Type de raccordement :	Borne du type à cage haut ou bas1 35 mm² rigideBorne du type à cage haut ou bas1 25 mm² so

(ics) pouvoir de coupure de service :	6000 A 100 % Icn à 380...415 V CA 50 Hz se conformer à EN/CEI 61009-2-16 kA 100 % Icu à 38

Pouvoir de coupure :	6000 A Icn à 380...415 V CA 50 Hz se conformer à EN/CEI 61009-2-16 kA Icu à 380...415 V CA

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Pouvoir assigné de coupure et fermeture :	Idm 6000 A à 380...415 V CA 50 Hz se conformer à EN/CEI 61009-2-1

Compatibilité électromagnétique :	Tenue aux ondes 8/20 µs, 3000 A se conformer à EN/CEI 61009-2-1

Indication de tension :	Marche, arrêt, déclencheur sur défaut

Classe de limitation :	1 se conformer à EN/CEI 61009-2-1

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	12 mm pour haut ou bas connexion

Aptitude au sectionnement :	Non se conformer à CEI 60947-1

Compatibilité des répartiteur, peigne, jeu de barres :	Haut ou bas: ouiBas: biconnect

Normes :	EN/CEI 60947-2EN/CEI 61009-2-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Profil de circularité :	Informations de fin de vie

Technologie différentiel :	Indépendant de la tension

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

(ue) tension assignée d'emploi :	380...415 V CA 50 Hz

Labels qualité :	IMQKEMA-KEURNFVDE

Régulation reach :	Déclaration REACh

Nom du produit :	Acti9 iC60 RCBO

(ui) tension d'isolement :	500 V CA 50 Hz

Mode d'installation :	Encliquetable

Application :	Distribution

Humidité relative :	95 % à 55 °C

Limite de déclenchement magnétique :	5...10 x In

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Charactéristique de déconnexion :	non retardé

Temporisation :	Instantané

Nom de l'appareil :	IC60 RCBO

Température de fonctionnement :	-25 40 °C

Température ambiante de stockage :	-40 70 °C

Support de montage :	Rail DIN

Protection différentielle :	Intégrée

Poids de l'emballage 3 :	1,422 kg

Longueur de l'emballage 1 :	10,4 cm

Position de l'appareillage dans l'installation :	Départ

Courant de pointe :	3000 A

Largeur de l'emballage 1 :	8,5 cm

Sensibilité du différentiel :	30 mA

Largeur :	72 mm

Couple de serrage :	2 N.m

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	11 cm

Largeur de l'emballage 3 :	10 cm

Longueur de l'emballage 3 :	25 cm

Tension assignée (ue) (v) :	400,0

Tension d'isolement assignée (ui) (v) :	500,0

(uimp) tension assignée de tenue aux chocs :	4 kV

Hauteur de l'emballage 1 :	8 cm

Profondeur d'encastrement (mm) :	45,0

Sensibilité / courant de défaut nominal (i?n) (a) :	0,03

Température ambiante en fonctionnement (°c) :	40,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	BB1

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Tenue au courant de choc (ka) :	3,0

Classe de limitation d'énergie (i²t) :	1,0

Catégorie de surtension :	3,0

Degré de pollution :	2,0

Largeur en nombre de modules :	4,0

Nombre de poles protégés :	4,0

Pole neutre sectionné simultanément :	Oui

Pouvoir de coupure nominal selon iec 60947-2 (icu) (ka) :	6,0

Nombre de poles (total) :	4,0

Immunisé contre déclenchements intempestifs :	Oui

Tension assignée de tenue aux chocs (uimp) (kv) :	4,0

Pouvoir de coupure nominal selon en 61009-1 (icn) (ka) :	6,0

Pouvoir de coupure assigné selon en 61009 (ka) :	6,0

Description des poles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	18

Qc carton :	18

Qct :	CT

Nombre de poles protégés :	4

Pas de 9 mm :	8

Tropicalisation :	2

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	3

Type de courant différentiel :	A

Qc unité :	1

Qc boite :	3

Mots clés : A9D77416 Act9 iC60 RCBO disjoncteur differentiel 4P 16A 30mA C 6kA type Asi acti typeasi 3606481157881 scha9d77416
