Protection Equipements & Personnes » Schneider Electric » Acti9 Disjoncteurs Différentielle M

Information(s) non contractuelle(s)

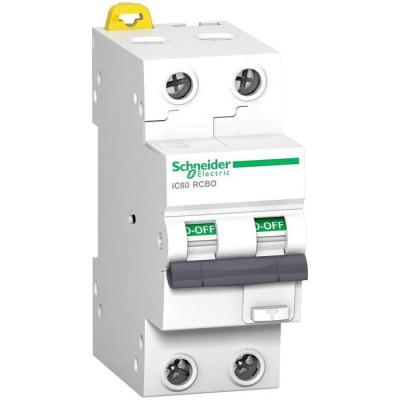

Acti9 iC60 RCBO - Disjoncteur diff. 230Vca - 2P 20A 30mA - Crb C - 10kA - TypeAC

Disj. iC60 RCBO 2P 20A 30mA AC

Code article : SCHA9D07220

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 134,1200 € / U


	Prix unitaire net HT
	470,0616 € / U
	soit :
	564,0739 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481157331
Réf. fabricant : A9D07220

Informations complémentaires :
Ce disjoncteur différentiel de la gamme Acti9 iC60 RCBO est
dédié aux applications tertiaires et industrielles, version
2P 20A en Courbe C, 30mA, Type AC. Son pouvoir de coupure
est de 10000A (EN 61009-1) sur des réseaux 230Vca.

Hauteur :	86ámm

Profondeur :	78ámm

Type :	Type AC

Type de raccordement :	Borne du type à cage haut ou bas1à35ámm² rigideBorne du type à cage haut ou bas1à25ámm² so

(ics) pouvoir de coupure de service :	7500áA 75á% Icn à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-17,5ákA 50á% Icu à 22

Pouvoir de coupure :	10000áA Icn à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-115ákA Icu à 220...240 V

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Degré de protection ip :	IP40 (coffret de répartition) se conformer à CEI 60529IP20 se conformer à CEI 60529

Pouvoir assigné de coupure et fermeture :	Idm 6000áA à 220...240 V CA 50 Hz se conformer à EN/CEI 61009-2-1

Compatibilité électromagnétique :	Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61009-2-1

Indication de tension :	Marche, arrêt, déclencheur sur défaut

Classe de limitation :	3 se conformer à EN/CEI 61009-2-1

Profil environnemental :	Profil environnemental du Produit

Longueur de dénudage des fils :	12ámm pour haut ou bas connexion

Aptitude au sectionnement :	Non se conformer à CEI 60947-1

Compatibilité des répartiteur, peigne, :

Normes :	EN/CEI 60947-2EN/CEI 61009-2-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Profil de circularité :	Informations de fin de vie

Technologie différentiel :	Indépendant de la tension

Type de produit ou équipement :	Disjoncteur différentiel

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

(ue) tension assignée d'emploi :	220...240 V CA 50 Hz

Labels qualité :	NFKEMA-KEURVDEIMQ

Régulation reach :	Déclaration REACh

Nom du produit :	Acti9 iC60 RCBO

(ui) tension d'isolement :	500áV CA 50 Hz

Mode d'installation :	Encliquetable

Application :	Distribution

Humidité relative :	95á% à 55á°C

Limite de déclenchement magnétique :	5...10 x In

Type de commande :	Par maneton

Endurance mécanique :	20000ácycle

Endurance électrique :	10000ácycle

Charactéristique de déconnexion :	non retardé

Temporisation :	Instantané

Nom de l'appareil :	IC60 RCBO

Température de fonctionnement :	-25à40á°C

Température ambiante de stockage :	-40à70á°C

Support de montage :	Rail DIN

Protection différentielle :	Intégrée

Poids de l'emballage 2 :	1,475ákg

Poids de l'emballage 3 :	9,447ákg

Garantie :	18 mois

Gamme :	Acti 9

Position de l'appareillage dans l'installation :	Départ

Sensibilité du différentiel :	30ámA

Fréquence du réseau :	50 Hz

Courant de pointe :	250áA

Largeur :	36ámm

Poids :	273ág

Couleur :	Blanc

Couple de serrage :	2áN.m

Poids de l'emballage (kg) :	234ág

Longueur de l'emballage 1 :	10ácm

Hauteur de l'emballage 2 :	11ácm

Largeur de l'emballage 2 :	10ácm

Longueur de l'emballage 2 :	25ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Tension assignée (ue) (v) :	230,0

Tension d'isolement assignée (ui) (v) :	500,0

Fréquence :	50áHz

In courant assigné d'emploi :	20áA

(uimp) tension assignée de tenue aux chocs :	4ákV

Hauteur de l'emballage 1 :	4ácm

Largeur de l'emballage 1 :	8ácm

Profondeur d'encastrement (mm) :	45,0

Calibre/courant nominal assigné (in) (a) :	20,0

Sensibilité / courant de défaut nominal (i?n) (a) :	0,03

Tenue au courant de choc (ka) :	0,25

Indice de protection (ip) :	IP20

Pouvoir de coupure nominal selon iec 60947-2 (icu) (ka) :	15,0

Section de raccordement cable rigide (mm²) :	35,0

Température ambiante en fonctionnement (°c) :	40,0

Pouvoir de coupure nominal selon en 61009-1 (icn) (ka) :	10,0

Pouvoir de coupure assigné selon en 61009 (ka) :	10,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Classe de limitation d'énergie (i²t) :	3,0

Catégorie de surtension :	3,0

Degré de pollution :	2,0

Largeur en nombre de modules :	2,0

Nombre de pôles protégés :	2,0

Pôle neutre sectionné simultanément :	Oui

Section de raccordement cable souple (mm²) :	1,0

Nombre de pôles (total) :	2,0

Tension assignée de tenue aux chocs (uimp) (kv) :	4,0

Description des pôles :	2P

Type de réseau :	CA

Nb produits dans l'emballage 3 :	36

Type de tension :	AC

Type de courant différentiel :	AC

Qc carton :	36

Qct :	CT

Nombre de pôles protégés :	2

Courbe de déclenchement :	C

Pas de 9 mm :	4

Tropicalisation :	2

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Caractéristique de déclenchement (type/courbe) :	C

Qc unité :	1

Qc boite :	6

Mots clés : A9D07220 Act9 iC60 RCBO disjoncteur differentiel 2P 20A 30mA C 10kA type AC acti typeac 3606481157331 scha9d07220
