Protection Equipements & Personnes » Schneider Electric » Protection & Mesure Différentielle

Information(s) non contractuelle(s)

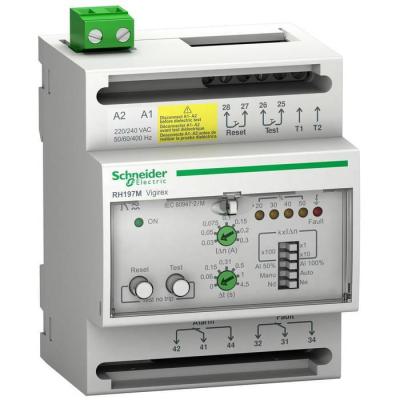

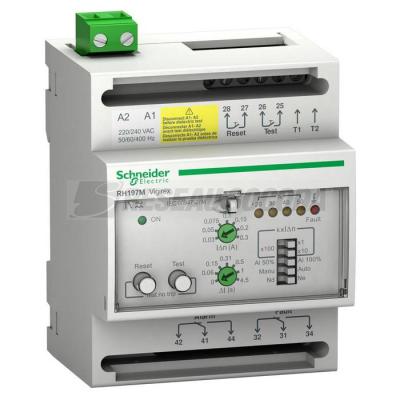

Vigirex - relais différentiel RH197M - sensibilité 0,03-30A - 0-4,5s - 240Vca

RELAIS DIFFERENTIEL RH197

Code article : SCH56517

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 479,5280 € / U


	Prix unitaire net HT
	590,5117 € / U
	soit :
	708,6140 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480359743
Réf. fabricant : 56517

Informations complémentaires :
Vigirex - relais différentiel RH197M - sensibilité 0,03-30A
- 0-4,5s - 240Vca - signalisation et protection -
H98,5mmxL71,2mmxP65,8mm - IP20, IP30, IP40

Hauteur :	98,7ámm

Profondeur :	65,8ámm

Type :	Type A

Type de raccordement :	Alimentation électrique auxiliaire: bornier câble(s) 0,2à2,5ámm² souple AWG 24 à AWG 12Ali

Compatibilité électromagnétique :	Emissions transmises par conduction et rayonnées: ,B se conformer à CISPR 11Test d'immunit

Degré de protection ip :	IP40 sur face avant: se conformer à EN/IEC 60529IP30 sur les parties latérales: se conform

Couple de serrage :	0,6áN.m alimentation électrique auxiliaire: 0,6áN.m erreur: 0,6áN.m test du relais et remi

Robustesse mécanique :	Tenue au feu se conformer à CEI 60695-2-1Protection IK 2 joules: IK07 se conformer à EN 50

Longueur de dénudage des fils :	7ámmalimentation électrique auxiliaire: 7ámmerreur: 7ámmtest du relais et remise à zéro de

Capteurs compatibles :	VigiPacT TOA capteur de courant différentielleVigiPacT A capteur de courant différentielle

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Surveillance :	Electronique (organisme de surveillance) Alimentation puissance (continu) Lien relais/déte

Type de mesure :	Mesure interne du courant de défaut de la terre, plage : 80 à 100 %

Earth-leakage time delay :	Instantané for 0,03áA7 réglages possibles 0à4,5ás for 0,03à30áA

Monitored distribution system :	1000áV - CA à 50/60 Hz (maximum) 1000áV - CA à 400 Hz (maximum)

Type de produit ou équipement :	Relais différentiel de signalisation et protection

Remise à zéro :	Réinitialisation manuelleRemise à zéro automatique

Profil environnemental :	Profil environnemental du Produit

(us) tension d'alimentation :	220à240 V CA 50/60 Hz 70 à 110 %

Fonction :	pour réseaux à courant triphasé

Tenue aux chocs ik :	IK07 se conformer à EN 50102

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Protection des réglages :	Protégé par cache scellable

Profil de circularité :	Informations de fin de vie

Type de réglage de sensibilité différentielle :	Adjustable 19 settings

Utilisation du relais :	Relais de protection

Test de fonctionnement :	LocalTest à distance

Charge minimum :	10ámA à 12 V

Humidité relative :	95á% à 55á°C

Finition du raccordement électrique :	borne à vis

Earth-leakage sensitivity :	0.03à30áA

Seuil d'alarme :	100 %50 %

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à55á°C

Température ambiante de stockage :	-40à85á°C

Gamme :	VigiPacT

Support de montage :	Rail DIN

Type de réglage :	Selector

Schéma de liaison à la terre :	TTTN-SIT

Largeur :	71,2ámm

Poids de l'emballage 2 :	8,16ákg

Garantie :	18 mois

Nom de l'appareil :	RH197M

Poids :	0,3ákg

Hauteur de l'emballage 1 :	9,5ácm

Largeur de l'emballage 1 :	8,5ácm

Composition de contacts de signalisation :	1 "F"

Durée dÆactualisation :	0,5 s

Poids de l'emballage (kg) :	322ág

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Tension assignée (ue) (v) :	230,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	220,0

Puissance consommée en va :	4áVA

(uimp) tension assignée de tenue aux chocs :	8ákV

Longueur de l'emballage 1 :	8ácm

Largeur (mm) :	54,0

Hauteur (mm) :	97,0

Profondeur (mm) :	74,0

Fréquence assignée (hz) :	50,0

Valeur de fonctionnement intensité de courant 1 (ma) :	30,0

(ithe) courant thermique d'emploi sous enveloppe :	8áA

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Délai de temporisation du déclenchement max. admissible (s) :	4,5

Délai de temporisation du déclenchement min. réglable (s) :	0,0

Valeur de fonctionnement intensité de courant 2 (ma) :	0,0

Nombre de contacts en tant que contacts à ouverture :	1,0

Nombre de contacts en tant que contacts à fermeture :	1,0

Nombre de contacts en tant qu'inverseurs :	1,0

Catégorie de surtension :	IV

Nb produits dans l'emballage 2 :	24

Type de tension d'actionnement :	AC

Qc carton :	24

Qct :	CT

Pas de 9 mm :	8

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : 56517 17 56517 Vigirex relais differentiel RH197M sensibilite 0,03-30A 0-4,5s 240Vca différentiel sensibilité vca 3606480359743 sch56517
