Protection Equipements & Personnes » Schneider Electric » Protection & Mesure Différentielle

Information(s) non contractuelle(s)

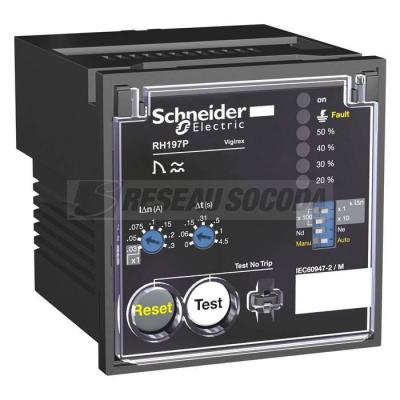

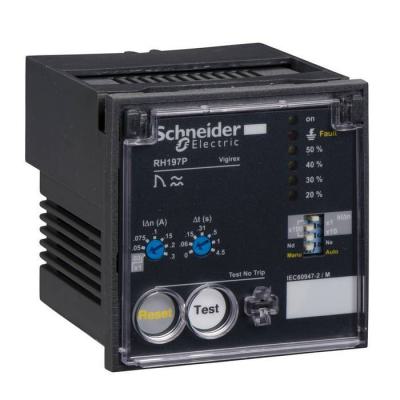

Vigirex RH197P relais différentiel 24 à 130V CC ET 48V CA

RH197P 24 A 130V CC ET 48

Code article : SCH56505

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 772,6160 € / U


	Prix unitaire net HT
	707,4894 € / U
	soit :
	848,9873 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430565055
Réf. fabricant : 56505

Informations complémentaires :
Vigirex RH197P relais différentiel 24 à 130V CC ET 48V CA

Classe de protection :	Classe II

Garantie :	18 mois

Hauteur :	72 mm

Ik :	IK07 se conformer à EN 50102

Ip :	IP40 sur face avant: se conformer à EN/IEC 60529IP30 sur les parties latérales: se conform

Poids :	6,751 kg

Profondeur :	92 mm

Type :	Relais différentiel de signalisation et protection

Type de raccordement :	Alimentation électrique auxiliaire: bornier câble(s) 0,22,5 mm² souple AWG 24 à AWG 12Alim

Compatibilité électromagnétique :	Emissions transmises par conduction et rayonnées: ,B se conformer à CISPR 11Test d'immunit

Couple de serrage :	0,6 N.m alimentation électrique auxiliaire: 0,6 N.m erreur: 0,6 N.m test du relais et remi

Robustesse mécanique :	Tenue au feu se conformer à CEI 60695-2-1Protection IK 2 joules: IK07 se conformer à EN 50

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Longueur de dénudage des fils :	7 mmalimentation électrique auxiliaire: 7 mmerreur: 7 mmtest du relais et remise à zéro de

Capteurs compatibles :	VigiPacT TOA capteur de courant différentielleVigiPacT A capteur de courant différentielle

Surveillance :	Electronique (organisme de surveillance) Alimentation puissance (continu) Lien relais/déte

Type de mesure :	Mesure interne du courant de défaut de la terre, plage : 80 à 100 %

Earth-leakage time delay :	Instantané for 0,03 A7 réglages possibles 04,5 s for 0,0330 A

Monitored distribution system :	1000 V - CA à 50/60 Hz (maximum) 1000 V - CA à 400 Hz (maximum)

(us) tension d'alimentation :	48 V CA 50/60 Hz 70 à 110 %24 à 130 V CC 70 à 110 %

Remise à zéro :	Réinitialisation manuelleRemise à zéro automatique

Profil environnemental :	Profil environnemental du Produit

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Protection des réglages :	Protégé par cache scellable

Profil de circularité :	Informations de fin de vie

Type de réglage de sensibilité différentielle :	Adjustable 19 settings

Statut environnemental de l'offre :	Produit Green Premium

Utilisation du relais :	Relais de protection

Test de fonctionnement :	LocalTest à distance

Régulation reach :	Déclaration REACh

Charge minimum :	10 mA à 12 V

Humidité relative :	95 % à 55 °C

Support de montage :	Front panel

Dimensions de la découpe :	68 x 68 mm

Earth-leakage sensitivity :	0.0330 A

Température de l'air ambiant en fonctionnement :	-2555 °C

Température ambiante de stockage :	-4085 °C

Type de réglage :	Selector

Schéma de liaison à la terre :	TN-SITTT

Nom de l'appareil :	RH197P

Hauteur de l'emballage 1 :	8,5 cm

Composition de contacts de signalisation :	1 "F"

Durée d'actualisation :	0,5 s

Largeur :	72 mm

Longueur de l'emballage 1 :	10 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Seuil d'alarme :	50 %

Puissance consommée en va :	4 VA

(uimp) tension assignée de tenue aux chocs :	8 kV

Largeur de l'emballage 1 :	9 cm

(ithe) courant thermique d'emploi sous enveloppe :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	IV

Nb produits dans l'emballage 2 :	24

Qc carton :	24

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : 56505 05 56505 Vigirex RH197P relais differentiel 24 a 130V CC ET 48V CA différentiel 3303430565055 sch56505
