Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs Moteurs

Information(s) non contractuelle(s)

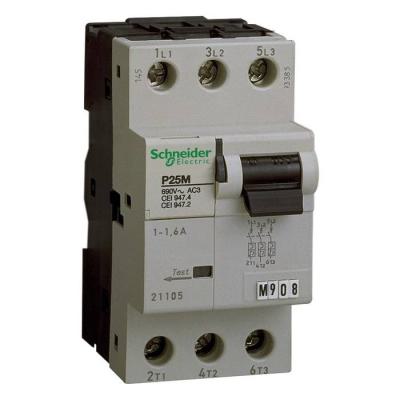

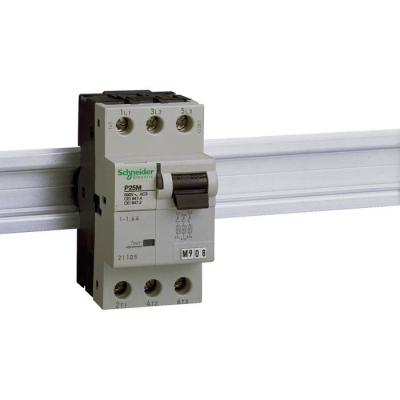

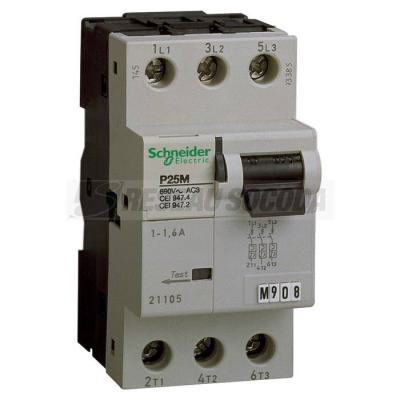

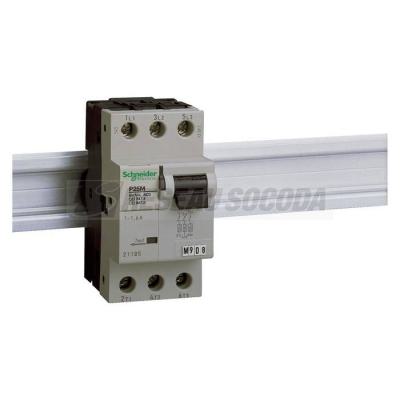

P25M - disjoncteur moteur - 10A - 3P 3d - déclencheur magnétothermique

P25M 3P 10A

Code article : SCH21109

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	395,8080 € / U


	Prix unitaire net HT
	164,0515 € / U
	soit :
	196,8618 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430211099
Réf. fabricant : 21109

Fabriqué en France

Informations complémentaires :
Acti9 P25M - Disjoncteur Moteur magnétothermique - calibre
10A - 3 pôles - 3d - assure la fiabilité et la sécurité de
l'installation modulaire

Poids :	7,139 kg

Section cable rigide (mm²) :	1,0 6,0

Section de raccordement cable souple (mm²) :	1,0 6,0

Type :	Disjoncteur miniature

Pouvoir de coupure :	10 kA Icu à 500 V CA 50/60 Hz se conformer à EN/CEI 60947-23 kA Icu à 690 V CA 50/60 Hz se

(ics) pouvoir assigné de coupure de service en court-circuit :	2,25 kA se conformer à EN/CEI 60947-2 - 690 V CA 50/60 Hz10 kA se conformer à EN/CEI 60947

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz230...240 V CA 50/60 Hz400...415 V CA 50/60 Hz500 V CA 50/60 Hz690 V CA 5

Type de raccordement :	Extrémité de pinces2 câble(s) 16 mm² rigideExtrémité de pinces2 câble(s) 16 mm² souple

Endurance électrique :	AC-3: 100000 cycle CA 50/60 Hz se conformer à CEI 60947-2

(ui) tension d'isolement :	690 V CA 50/60 Hz se conformer à EN/CEI 60947-2

Type de commande :	Test de déclenchement manuelPar maneton

Catégorie d'emploi :	AC-3 se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Tropicalisation :	2 se conformer à CEI 60947-2

Directive rohs ue :	Conforme Déclaration RoHS UE

Support de montage :	Rail DIN symétrique 35 mm

Certifications du produit :	DEMKOCEBECFIMKONEMKOSEMKO

Type de déclencheur :	Thermique-magnétique

Verrouillages optionnels :	Verrouillage intégré

Indication de tension :	Indication ON/OFF

Régulation reach :	Déclaration REACh

Normes :	EN/CEI 60947-2

Mode d'installation :	Encliquetable

Prévision de verrouillage :	Cadenassable

Humidité relative :	95 % à 55 °C

Température ambiante en fonctionnement (°c) :	-20,0 60,0

Température de l'air ambiant en fonctionnement :	-2060 °C

Température ambiante de stockage :	-4080 °C

Fréquence (hz) :	50,0 60,0

Fréquence du réseau :	50/60 Hz

Déclenchement magnétique :	12 x In

Couple de serrage :	1,7 N.m

Garantie :	18 mois

Application :	Moteur

Altitude de fonctionnement :	2000 m

Hauteur de l'emballage 1 :	4,7 cm

Largeur de l'emballage 1 :	8,5 cm

Longueur de l'emballage 1 :	9,2 cm

Hauteur :	89 mm

Largeur :	45 mm

Profondeur :	70 mm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	50 cm

Tension assignée (ue) (v) :	400,0

Tension d'isolement assignée (ui) (v) :	690,0

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	100,0

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	100,0

Gamme de produits :	P25M

Nom du produit :	P25M

Nom de l'appareil :	P25M

In courant assigné d'emploi :	10 A

Profondeur d'encastrement (mm) :	44,0

Calibre/courant nominal assigné (in) (a) :	10,0

Indice de protection (ip) :	IP20

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	3,0

Degré de pollution :	3,0

Largeur en nombre de modules :	2,5

Nombre de pôles protégés :	3,0

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	3,0

Tension assignée de tenue aux chocs (uimp) (kv) :	6,0

Description des pôles :	3P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	24

Qc carton :	24

Qct :	CT

Type de tension :	AC

Courbe de déclenchement :	K

Pas de 9 mm :	5

Nombre d'unité par paquet :	1

Qc unité :	1

Caractéristique de déclenchement (type/courbe) :	K

Mots clés : 21109 09 21109 P25M disjoncteur moteur 10A 3P 3d declencheur magneto-thermique déclencheur magnéto thermique 3303430211099 sch21109
