Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

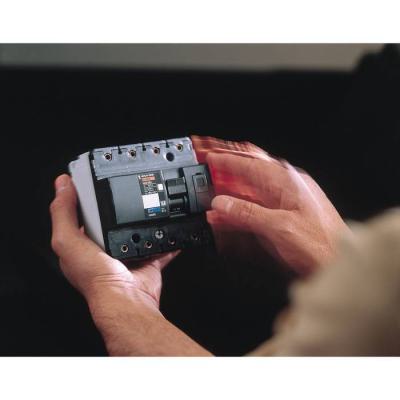

Acti9 NG125L - Disjoncteur modulaire - 4P - 80A - Courbe D - 400Vca - 50kA

Disj. NG125L 4P 80A Courbe D

Code article : SCH18865

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 518,8000 € / U


	Prix unitaire net HT
	1 043,9733 € / U
	soit :
	1 252,7680 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430188650
Réf. fabricant : 18865

Fabriqué en France

Informations complémentaires :
Ce disjoncteur modulaire Acti9 NG125L est conçu pour
résister aux installations industrielles les plus
difficiles. En version 4P 80A Courbe D, son pouvoir de
coupure assigné en court-circuit peut atteindre 15kA sur
les réseaux 500Vca.

Gamme de produits :	NG125

Nom du produit :	Acti 9 NG125

Fonction produit :	Disjoncteur miniature

Nom de l'appareil :	NG125L

Fonction de lÆappareil :	Distribution

Description des pôles :	4P

Nombre de pôles protégés :	4

Position du pôle neutre :	Gauche

In courant assigné d'emploi :	80áA à 40á°C

Type de réseau :	CACC

Type de déclencheur :	Thermique-magnétique

Courbe de déclenchement :	D

Pouvoir de coupure :	100ákA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-240ákA Icu à 440 V CA 50/

Catégorie d'emploi :	Catégorie A se conformer à IEC 60947-2

Aptitude au sectionnement :	Oui se conformer à IEC 60947-2

Fréquence du réseau :	50/60 Hz

(ue) tension assignée d'emploi :	380...415 V CA 50/60 Hz500 V CA 50/60 Hz<= 500 V CC220...240 V CA 50/60 Hz440 V CA 50/60 H

Déclenchement magnétique :	12 x In +/- 20 %

(ics) pouvoir assigné de coupure de service en court-circuit :	75ákA 75á% se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz37,5ákA 75á% se conforme

(ui) tension d'isolement :	690áV CA 50/60 Hz se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8ákV se conformer à EN/CEI 60947-2

Coupure pleinement apparente :	Oui

Type de commande :	Par manetonTest de déclenchement manuel

Signalisation locale :	Indication ON/OFFSignalisation de déclenchement

Mode d'installation :	Encliquetable

Support de montage :	Rail DIN symétrique 35 mm

Pas de 9 mm :	12

Hauteur :	103ámm

Largeur :	108ámm

Profondeur :	81ámm

Poids du produit :	0,96ákg

Endurance mécanique :	20000ácycle

Endurance électrique :	5000ácycle

Prévision de verrouillage :	Cadenassable

Verrouillages optionnels :	Verrouillage intégré

Type de raccordement :	Bornes type tunnel16à70ámm² rigideBornes type tunnel10à50ámm² souple

Longueur de dénudage des fils :	20ámm

Couple de serrage :	6áN.m

Protection différentielle :	Bloc séparé

Normes :	EN/CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529

Tenue aux chocs ik :	IK05 se conformer à EN/CEI 62262

Degré de pollution :	3 se conformer à IEC 60947-2

Catégorie de surtension :	IV

Tropicalisation :	2 se conformer à IEC 60068-1

Humidité relative :	95á% à 55á°C

Altitude de fonctionnement :	2000 m

Température de fonctionnement :	-30à70á°C

Température ambiante pour le stockage :	-40à70á°C

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Hauteur (mm) :	300

Largeur (mm) :	300

Profondeur (mm) :	400

Poids (g) :	13120

Ean :	23303430188654

Mots clés : 18865 65 18865 Multi9 NG125L disjoncteur modulaire 4P 80A courbe D multi 3303430188650 sch18865

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 043,9733 € / U HT
1 252,7680 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH18629 Acti9 NG125N 2P 80A crb C 25kA 3303430186298		342,0890 € / U HT 410,5068 € / U TTC

	SCH18669 Acti9 NG125N 3P 80A crb D 25kA 3303430186694		489,2052 € / U HT 587,0462 € / U TTC	U	Ajouter

	SCH18672 Acti9 NG125N 4P 80A crb D 25kA 3303430186724		608,0113 € / U HT 729,6136 € / U TTC

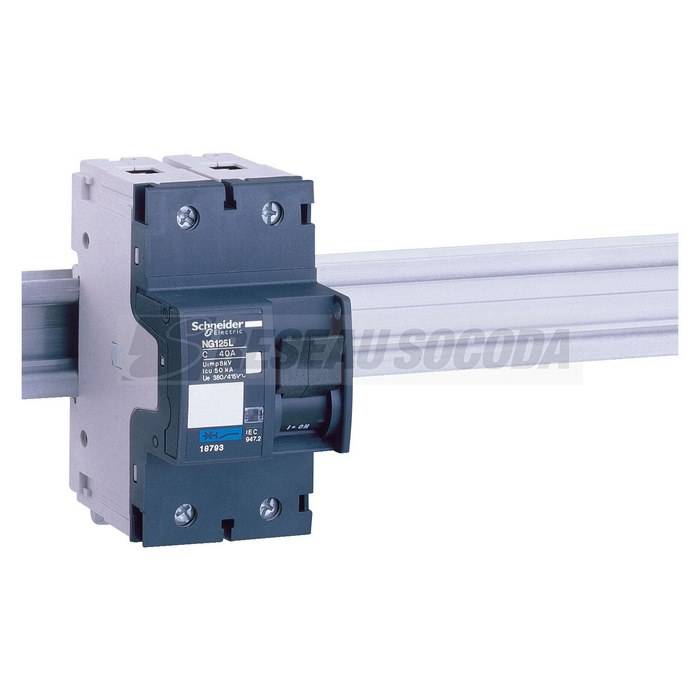

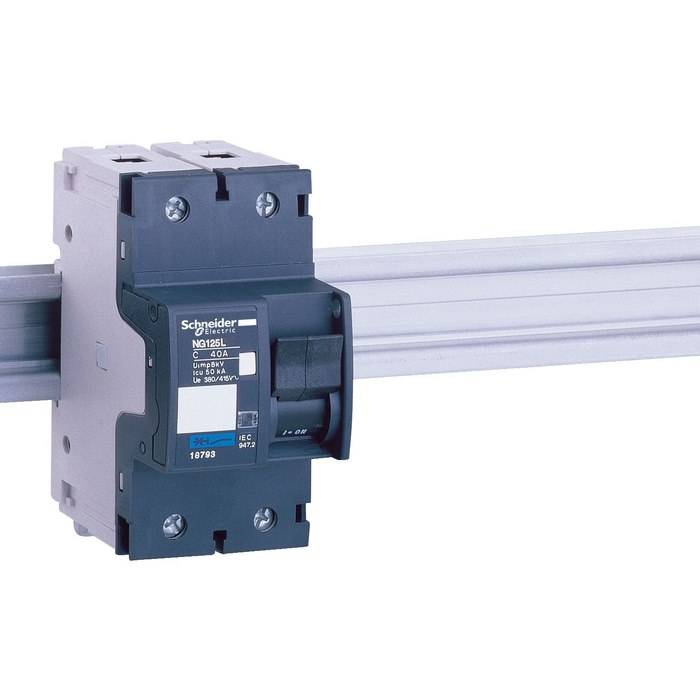

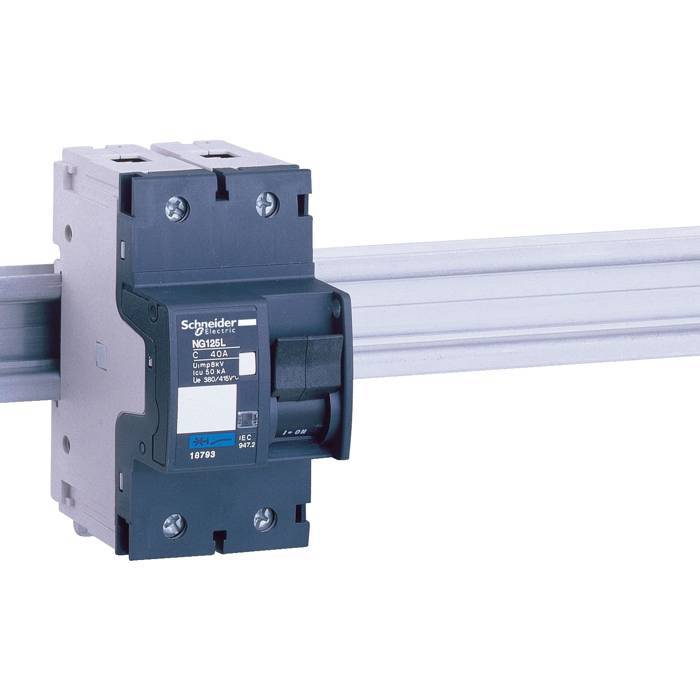

	SCH18847 Disj. NG125L 2P 80A Courbe D 3303430188476		683,7552 € / U HT 820,5062 € / U TTC

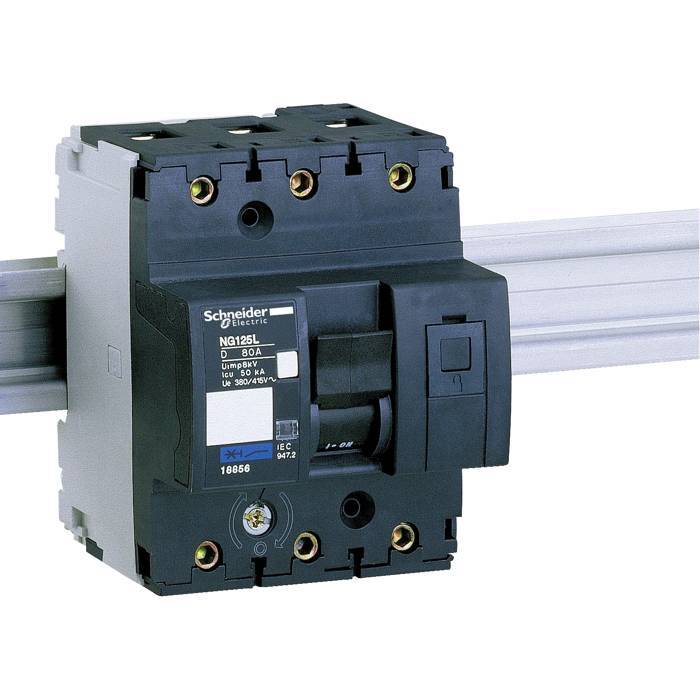

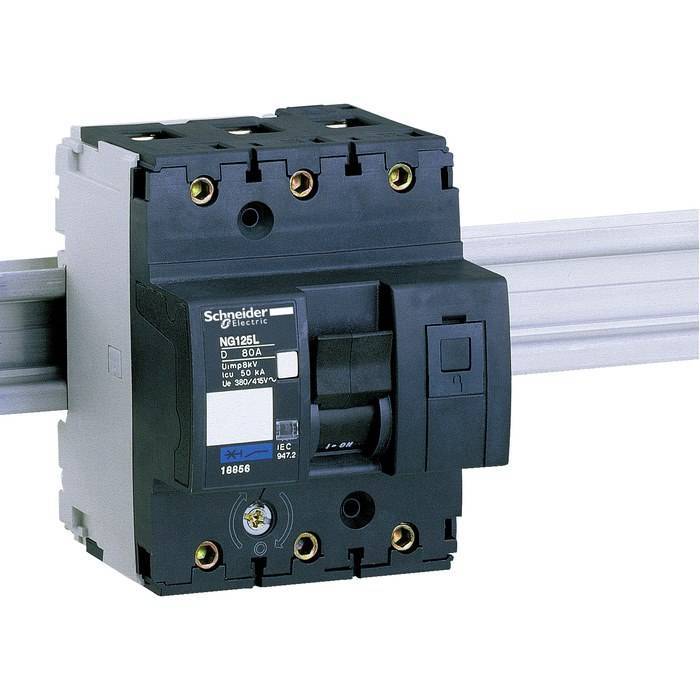

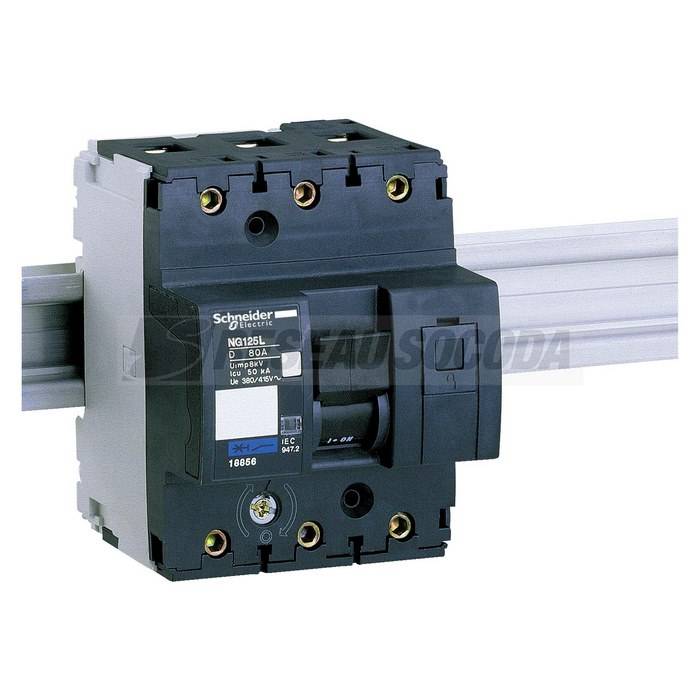

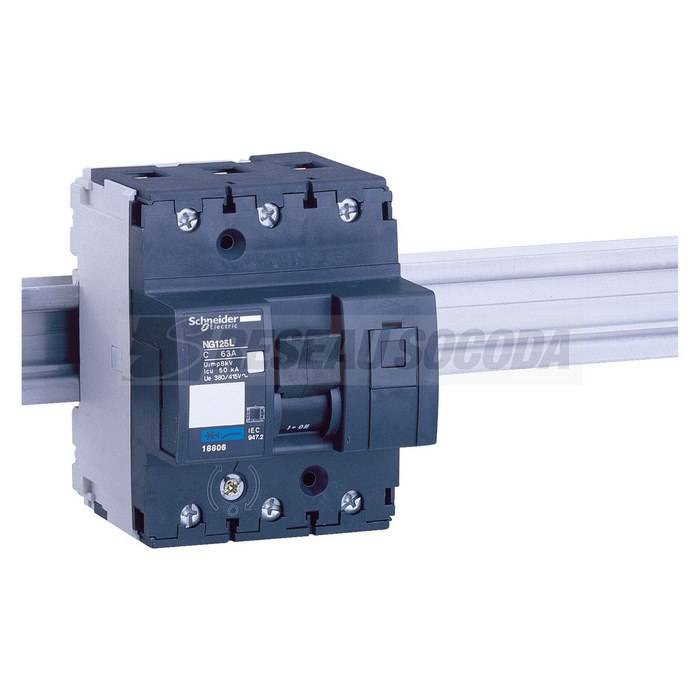

	SCH18856 Disj. NG125L 3P 80A Courbe D 3303430188568		842,5048 € / U HT 1 011,0058 € / U TTC
