Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

Acti9 NG125L - Disjoncteur modulaire - 4P - 25A - Courbe C - 400Vca - 50kA

Disj. NG125L 4P 25A Courbe C

Code article : SCH18824

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 804,7400 € / U


	Prix unitaire net HT
	748,0150 € / U
	soit :
	897,6180 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430188247
Réf. fabricant : 18824

Fabriqué en France

Informations complémentaires :
Ce disjoncteur modulaire Acti9 NG125L est conçu pour
résister aux installations industrielles les plus
difficiles. En version 4P 25A Courbe C, son pouvoir de
coupure assigné en court-circuit peut atteindre 50kA sur
les réseaux 400Vca.

Indice de protection (ip) :	IP20

Nombre de pôles :	4

Pouvoir de coupure :	100 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-240 kA Icu à 440 V CA 50/

Tension assignée :	380...415 V CA 50/60 Hz500 V CA 50/60 Hz<= 500 V CC220...240 V CA 50/60 Hz440 V CA 50/60 H

(ics) pouvoir assigné de coupure de service en court-circuit :	75 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz37,5 kA 75 % se conforme

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Type de raccordement :	Borne du type à cage1,550 mm² rigideBorne du type à cage135 mm² souple

(ui) tension d'isolement :	690 V CA 50/60 Hz se conformer à EN/CEI 60947-2

Indication de tension :	Signalisation de déclenchementIndication ON/OFF

Type de commande :	Test de déclenchement manuelPar maneton

Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Tenue aux chocs ik :	IK05 se conformer à EN/CEI 62262

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Profil de circularité :	Informations de fin de vie

Support de montage :	Rail DIN symétrique 35 mm

Type de produit ou équipement :	Disjoncteur miniature

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Verrouillages optionnels :	Verrouillage intégré

Régulation reach :	Déclaration REACh

Normes :	EN/CEI 60947-2

Mode d'installation :	Encliquetable

Nom du produit :	Acti 9 NG125

Application :	Distribution

In courant assigné d'emploi :	25 A à 40 °C

Prévision de verrouillage :	Cadenassable

Humidité relative :	95 % à 55 °C

Endurance mécanique :	20000 cycle

Endurance électrique :	10000 cycle

Protection différentielle :	Bloc séparé

Température ambiante en fonctionnement (°c) :	-30,0 70,0

Température de l'air ambiant en fonctionnement :	-3070 °C

Température ambiante de stockage :	-4070 °C

Poids de l'emballage 2 :	12,523 kg

Fréquence (hz) :	50,0 60,0

Fréquence du réseau :	50/60 Hz

Section de raccordement cable rigide (mm²) :	1,5 50,0

Section de raccordement cable souple (mm²) :	1,0 35,0

Poids :	0,96 kg

Couple de serrage :	3,5 N.m

Longueur de l'emballage 1 :	15,7 cm

Garantie :	18 mois

Nom de l'appareil :	NG125L

Position du pôle neutre :	Gauche

Déclenchement magnétique :	8 x In

Hauteur :	103 mm

Largeur :	108 mm

Altitude de fonctionnement :	2000 m

Hauteur de l'emballage 1 :	8,5 cm

Gamme de produits :	NG125

Profondeur :	81 mm

Longueur de dénudage des fils :	20 mm

Poids de l'emballage (kg) :	991 g

Largeur de l'emballage 1 :	12 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type de tension :	AC/DC

Type de réseau :	CACC

Profondeur d'encastrement (mm) :	47,0

Calibre/courant nominal assigné (in) (a) :	25,0

Coupure pleinement apparente :	Oui

Compatibilité des répartiteur, peigne,_x000D_ jeu de barres :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	6,0

Nombre de pôles protégés :	4,0

Pôle neutre sectionné simultanément :	Oui

Produits auxiliaires associables :	Oui

Tension assignée de tenue aux chocs (uimp) (kv) :	8,0

Description des pôles :	4P

Pas de 9 mm :	12

Nb produits dans l'emballage 2 :	12

Qc carton :	12

Qct :	CT

Courbe de déclenchement :	C

Nombre d'unité par paquet :	1

Qc unité :	1

Caractéristique de déclenchement (type/courbe) :	C

Mots clés : 18824 24 18824 Multi9 NG125L disjoncteur modulaire 4P 25A courbe C multi 3303430188247 sch18824

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

748,0150 € / U HT
897,6180 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

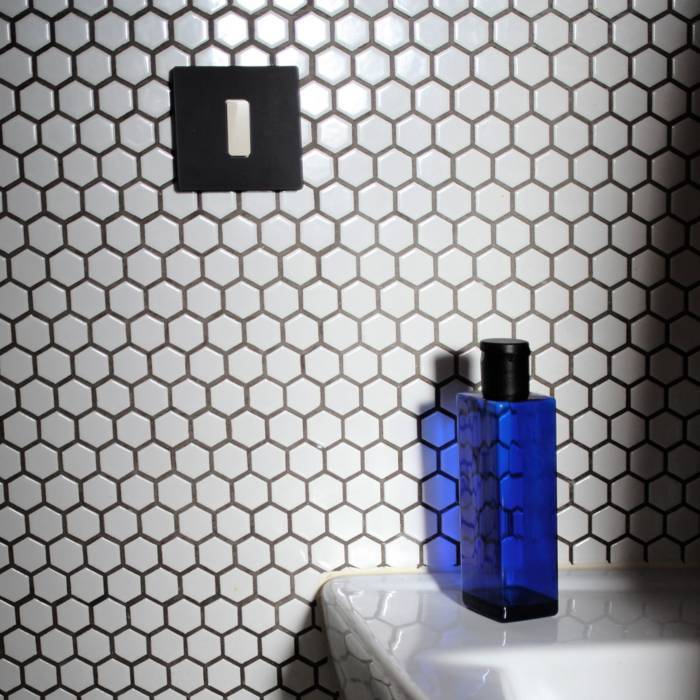

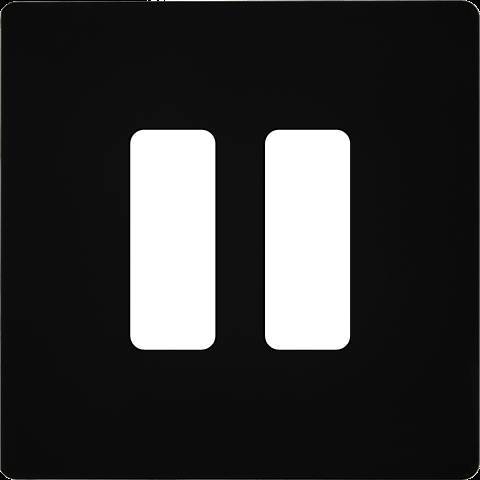

	MOD132522M FAC ''M'' NOIR S B2 3244221325222		55,8360 € / U HT 67,0032 € / U TTC	U	Ajouter
