Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

Acti9 NG125L - Disjoncteur modulaire - 3P - 80A - Courbe C - 400Vca - 50kA

Disj. NG125L 3P 80A Courbe C

Code article : SCH18807

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 849,2720 € / U


	Prix unitaire net HT
	766,4724 € / U
	soit :
	919,7669 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430188070
Réf. fabricant : 18807

Fabriqué en France

Informations complémentaires :
Ce disjoncteur modulaire Acti9 NG125L est conçu pour
résister aux installations industrielles les plus
difficiles. En version 3P 80A Courbe C, son pouvoir de
coupure assigné en court-circuit peut atteindre 50kA sur
les réseaux 400Vca.

Indice de protection (ip) :	IP20

Nombre de pôles :	3

Pouvoir de coupure :	100 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-240 kA Icu à 440 V CA 50/

Tension assignée :	<= 375 V CC380...415 V CA 50/60 Hz500 V CA 50/60 Hz220...240 V CA 50/60 Hz440 V CA 50/60 H

(ics) pouvoir assigné de coupure de service en court-circuit :	75 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz37,5 kA 75 % se conforme

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Type de raccordement :	Borne du type à cage1670 mm² rigideBorne du type à cage1050 mm² souple

(ui) tension d'isolement :	690 V CA 50/60 Hz se conformer à EN/CEI 60947-2

Indication de tension :	Indication ON/OFFSignalisation de déclenchement

Type de commande :	Par manetonTest de déclenchement manuel

Catégorie d'emploi :	Catégorie A se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à EN/CEI 60947-2

Profil environnemental :	Profil environnemental du Produit

Tenue aux chocs ik :	IK05 se conformer à EN/CEI 62262

Aptitude au sectionnement :	Oui se conformer à CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529

Tropicalisation :	2 se conformer à IEC 60068-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Profil de circularité :	Informations de fin de vie

Support de montage :	Rail DIN symétrique 35 mm

Type de produit ou équipement :	Disjoncteur miniature

Statut environnemental de l'offre :	Produit Green Premium

Type de déclencheur :	Thermique-magnétique

Verrouillages optionnels :	Verrouillage intégré

Régulation reach :	Déclaration REACh

Déclenchement magnétique :	8 x In +/- 20 %

Normes :	EN/CEI 60947-2

Mode d'installation :	Encliquetable

Nom du produit :	Acti 9 NG125

Application :	Distribution

In courant assigné d'emploi :	80 A à 40 °C

Prévision de verrouillage :	Cadenassable

Humidité relative :	95 % à 55 °C

Endurance mécanique :	20000 cycle

Protection différentielle :	Bloc séparé

Endurance électrique :	5000 cycle

Température ambiante en fonctionnement (°c) :	-30,0 70,0

Température de l'air ambiant en fonctionnement :	-3070 °C

Température ambiante de stockage :	-4070 °C

Poids de l'emballage 2 :	15,158 kg

Fréquence (hz) :	50,0 60,0

Section de raccordement cable rigide (mm²) :	16,0 70,0

Section de raccordement cable souple (mm²) :	10,0 50,0

Fréquence du réseau :	50/60 Hz

Poids :	0,72 kg

Largeur de l'emballage 1 :	12,4 cm

Longueur de l'emballage 1 :	12,7 cm

Garantie :	18 mois

Nom de l'appareil :	NG125L

Hauteur :	103 mm

Altitude de fonctionnement :	2000 m

Hauteur de l'emballage 1 :	8,6 cm

Gamme de produits :	NG125

Largeur :	81 mm

Profondeur :	81 mm

Longueur de dénudage des fils :	20 mm

Couple de serrage :	6 N.m

Poids de l'emballage (kg) :	785 g

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type de tension :	AC/DC

Type de réseau :	CCCA

Profondeur d'encastrement (mm) :	47,0

Calibre/courant nominal assigné (in) (a) :	80,0

Coupure pleinement apparente :	Oui

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Catégorie de surtension :	4,0

Degré de pollution :	3,0

Largeur en nombre de modules :	4,5

Nombre de pôles protégés :	3,0

Produits auxiliaires associables :	Oui

Tension assignée de tenue aux chocs (uimp) (kv) :	8,0

Description des pôles :	3P

Nb produits dans l'emballage 2 :	18

Qc carton :	18

Qct :	CT

Courbe de déclenchement :	C

Pas de 9 mm :	9

Nombre d'unité par paquet :	1

Qc unité :	1

Caractéristique de déclenchement (type/courbe) :	C

Mots clés : 18807 07 18807 Multi9 NG125L disjoncteur modulaire 3P 80A courbe C multi 3303430188070 sch18807

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

766,4724 € / U HT
919,7669 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

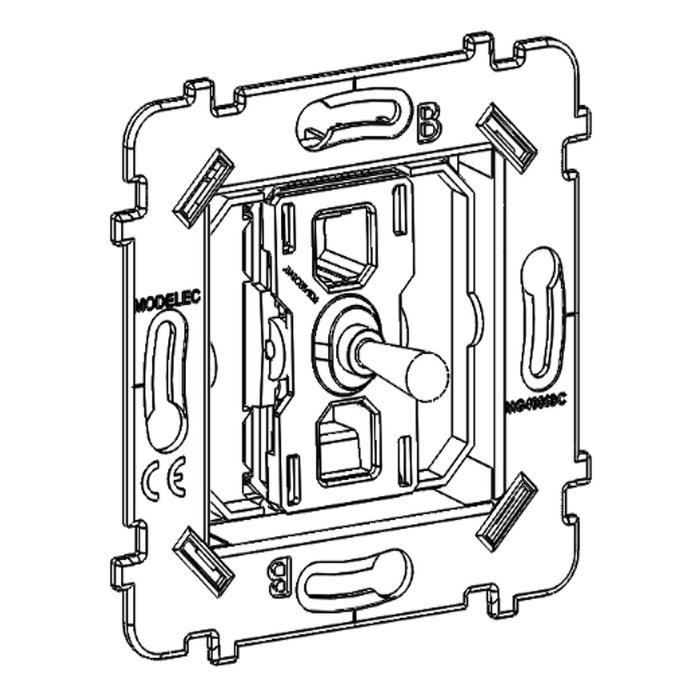

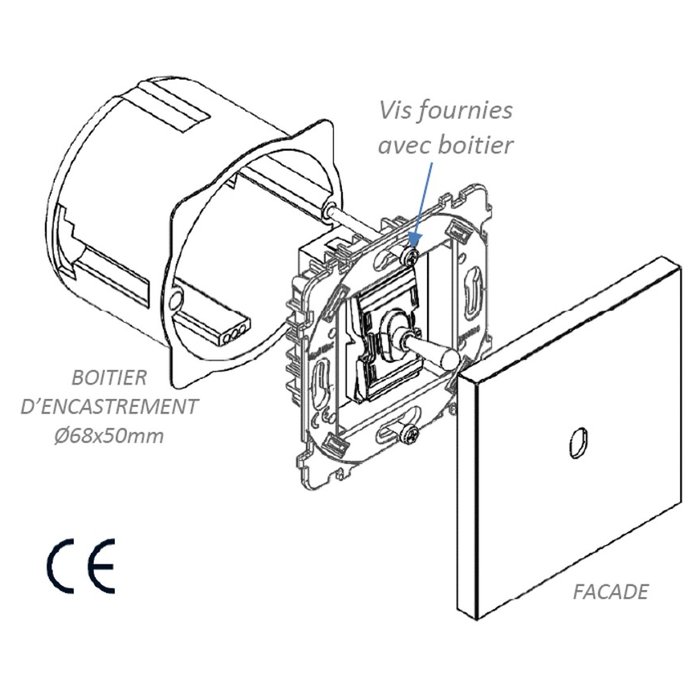

	MOD087010WNO MECA VV OU POUSSOIR NOIR 3244220005507		19,1070 € / U HT 22,9284 € / U TTC	U	Ajouter
