Protection Equipements & Personnes » Schneider Electric » Acti9-Disjoncteurs <= 125A

Information(s) non contractuelle(s)

Acti9 NG125N - Disjoncteur modulaire - 3P - 125A - Courbe C - 25kA

Acti9 NG125N 3P 125A C 25kA

Code article : SCH18645

Disponibilité :
	1 U en stock


	Prix tarif catalogue fabricant TTC
	1 117,6080 € / U


	Prix unitaire net HT
	463,2177 € / U
	soit :
	555,8612 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3303430186458
Réf. fabricant : 18645

Fabriqué en France

Informations complémentaires :
Ce disjoncteur modulaire Acti9 NG125N est conçu pour
résister aux installations industrielles les plus
difficiles. En version 3P 125A Courbe C, son pouvoir de
coupure assigné en court-circuit peut atteindre 25kA sur
les réseaux 380/415Vca.

Gamme de produits :	NG125

Nom du produit :	Acti 9 NG125

Fonction produit :	Disjoncteur miniature

Nom de l'appareil :	NG125N

Fonction de l?appareil :	Distribution

Description des pôles :	3P

Nombre de pôles protégés :	3

In courant assigné d'emploi :	125 A à 40 oC

Type de réseau :	CCCA

Type de déclencheur :	Thermique-magnétique

Courbe de déclenchement :	C

Pouvoir de coupure :	20 kA Icu à <= 375 V CC se conformer à EN/CEI 60947-210 kA Icu à 500 V CA 50/60 Hz se conf

Catégorie d'emploi :	Catégorie A se conformer à IEC 60947-2

Aptitude au sectionnement :	Oui se conformer à IEC 60947-2

Fréquence du réseau :	50/60 Hz

(ue) tension assignée d'emploi :	<= 375 V CC380...415 V CA 50/60 Hz500 V CA 50/60 Hz220...240 V CA 50/60 Hz440 V CA 50/60 H

Déclenchement magnétique :	8 x In

(ics) pouvoir assigné de coupure de service en court-circuit :	37,5 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz18,75 kA 75 % se confo

(ui) tension d'isolement :	690 V CA 50/60 Hz se conformer à EN/CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à EN/CEI 60947-2

Coupure pleinement apparente :	Oui

Type de commande :	Test de déclenchement manuelPar maneton

Signalisation locale :	Indication ON/OFFSignalisation de déclenchement

Mode d'installation :	Encliquetable

Support de montage :	Rail DIN symétrique 35 mm

Pas de 9 mm :	9

Hauteur :	103 mm

Largeur :	81 mm

Profondeur :	81 mm

Poids du produit :	0,72 kg

Endurance mécanique :	20000 cycle

Endurance électrique :	5000 cycle

Prévision de verrouillage :	Cadenassable

Verrouillages optionnels :	Verrouillage intégré

Type de raccordement :	Bornes type tunnel16 - 70 mmy rigideBornes type tunnel10 - 50 mmy souple

Longueur de dénudage des fils :	20 mm

Couple de serrage :	6 N.m

Protection différentielle :	Bloc séparé

Normes :	EN/CEI 60947-2

Degré de protection ip :	IP20 se conformer à CEI 60529

Tenue aux chocs ik :	IK05 se conformer à EN/CEI 62262

Degré de pollution :	3 se conformer à IEC 60947-2

Catégorie de surtension :	IV

Tropicalisation :	2 se conformer à IEC 60068-1

Humidité relative :	95 % à 55 oC

Température de fonctionnement :	-30 - 70 oC

Température ambiante pour le stockage :	-40 - 70 oC

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Déclaration pro-active RoHS pour la Chine (en dehors du pér

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Type de tension :	AC/DC

Profondeur d'encastrement (mm) :	47

Calibre/courant nominal assigné (in) (a) :	125

Tension assignée (ue) (v) :	400

Fréquence (hz) :	60

Caractéristique de déclenchement (type/courbe) :	C

Tension d'isolement assignée (ui) (v) :	690

Catégorie de surtension :	4

Degré de pollution :	3

Largeur en nombre de modules :	4,5

Indice de protection (ip) :	IP20

Section de raccordement cable rigide (mmy) :	16

Section de raccordement cable souple (mmy) :	10

Température ambiante en fonctionnement (oc) :	-30

Produits auxiliaires associables :	Oui

Nombre de pôles (total) :	3

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	50

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	25

Tension assignée de tenue aux chocs (uimp) (kv) :	8

Hauteur (mm) :	300

Largeur (mm) :	300

Profondeur (mm) :	400

Poids (g) :	14890

Ean :	23303430186452

Mots clés : 18645 45 18645 Multi9 NG125N disjoncteur modulaire 3P 125A courbe C acti 3303430186458 sch18645

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

463,2177 € / U HT
555,8612 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

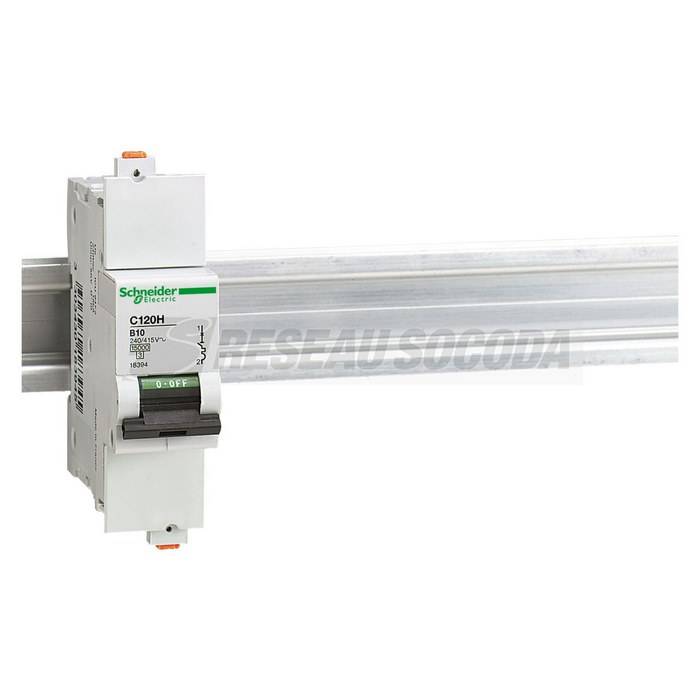

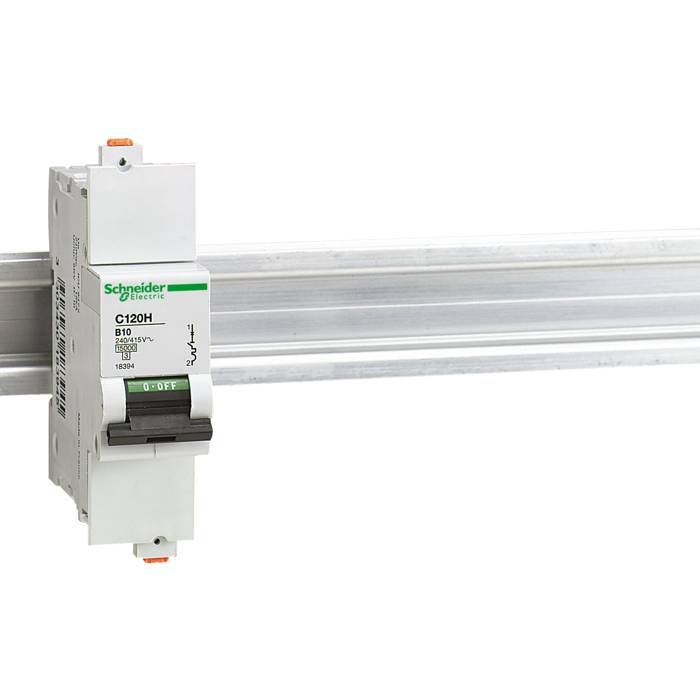

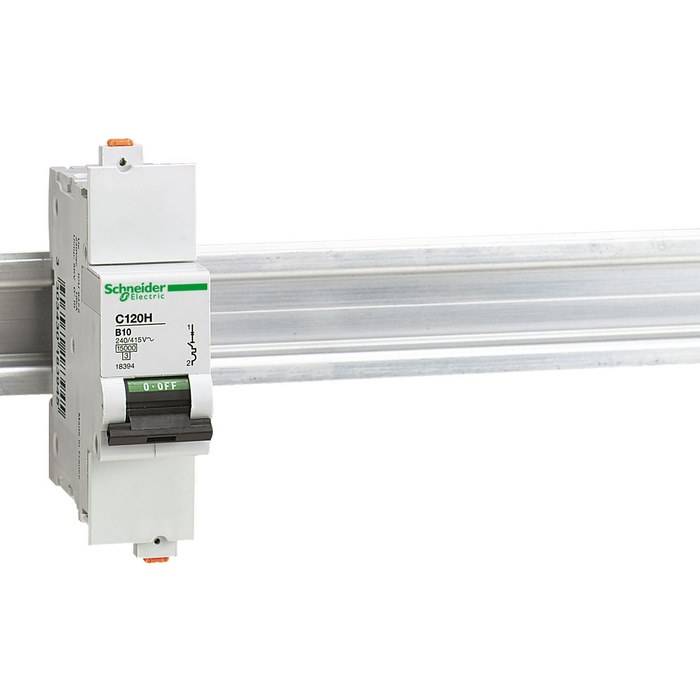

	SCH18527 JEU DE 8 CACHE-VIS C120 3303430185277		63,8004 € / U HT 76,5605 € / U TTC
