Protection Equipements & Personnes » Hager » Disjoncteurs Multipolaires

Information(s) non contractuelle(s)

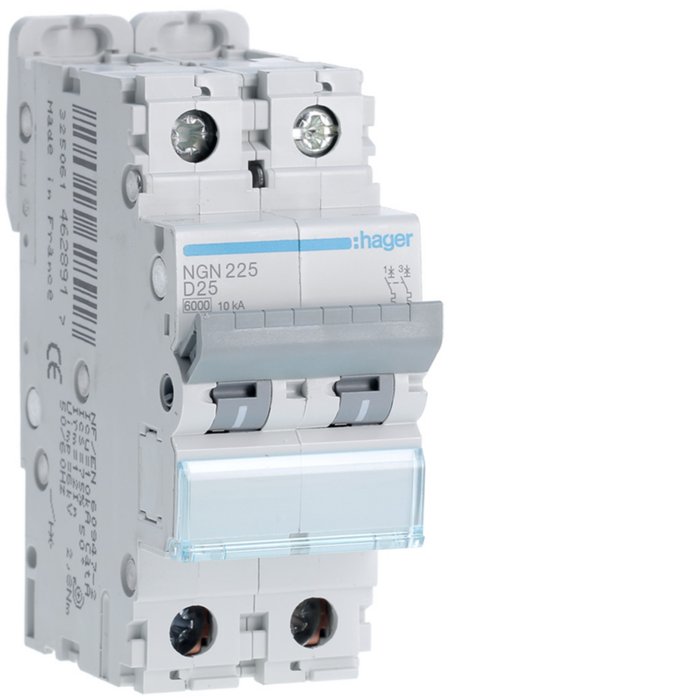

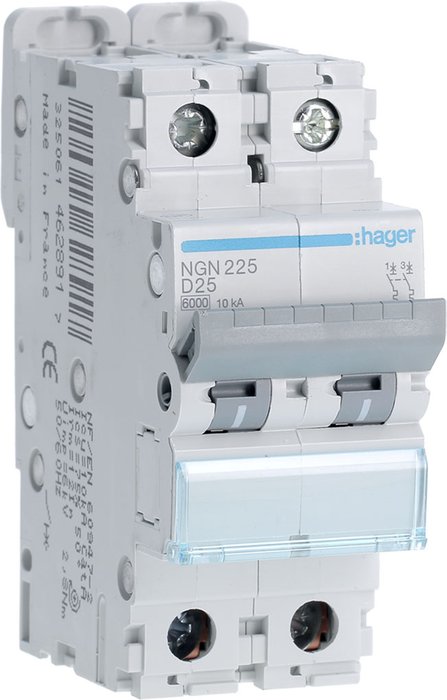

Disjoncteur 2P 6-10Ka Courbe D - 25A 2 Modules

Disj.2P 6-10kA D-25A 2m !

Code article : HAGNGN225

Disponibilité :
	1 U en stock


	Prix tarif catalogue fabricant TTC
	179,3880 € / U


	Prix unitaire net HT
	89,4595 € / U
	soit :
	107,3514 € / U TTC

	Eco-contribution : 0,03 € / U

	Déjà client ? Connectez-vous


	U

Marque : Hager
EAN : 3250614628917
Réf. fabricant : NGN225

Informations complémentaires :
Le disjoncteur Hager NGN225 d'une capacité de 25 ampères
est conçu pour protéger les circuits électriques contre les
surcharges et courts-circuits. Sa capacité de coupure est
de 6 à 10kA et sa courbe D

Indice de protection (ip) :	IP20

Nombre de pôles :	2 P

Pouvoir de coupure :	10

Tension assignée :	400

Texte norme :	EN 60898-1, IEC 60947-2

Directive européenne rohs :	conformité volontaire

Alignement des bornes hautes pour produits modulaires :	Bornes alignées

Alignement des bornes basses pour produits modulaires :	Bornes alignées

Type de raccordement bas pour produits modulaires :	Borne biconnect

Type de loquet haut pour produits modulaires :	Non applicable

Valeur du seuil mini/max de fonctionnement thermique en alternatif :	1,13/1,45 In

Valeur du seuil min/maxi du fonctionnement thermique dc :	1,13/1,45 In

Position du neutre :	sans neutre

Type de raccordement haut pour produits modulaires :	Borne à vis

Température de stockage :	-25 à 80 °C

Valeur du seuil mini/max de fonctionnement magnétique en alternatif :	10/14,4 In

Type de loquet bas pour produits modulaires :	Plastique

Valeur du seuil min/maxi du fonctionnement magnétique dc :	15/30 In

Section de raccordement des bornes aval à vis, en câble souple :	1/25 mm²

Section de raccord bornes aval en câble rigide :	1/35 mm²

Section de raccordement des bornes amont à vis, en câble rigide :	1/35 mm²

Section de raccordement des bornes amont à vis, en câble souple :	1/25 mm²

Directive européenne weee :	concerné

Courant assigné à -15°c :	30,35 A

Courant assigné à -20°c :	30,89 A

Courant assigné à 0°c :	28,68 A

Courant assigné à 10°c :	27,51 A

Courant assigné à 20°c :	26,28 A

Courant assigné à 25°c :	25,65 A

Courant assigné à -25°c :	31,41 A

Courant assigné à 35°c :	24,33 A

Courant assigné à 40°c :	23,65 A

Courant assigné à 45°c :	22,94 A

Courant assigné à -5°c :	29,24 A

Courant assigné à 50°c :	22,21 A

Courant assigné à 55°c :	21,46 A

Courant assigné à 60°c :	20,68 A

Courant assigné à 65°c :	19,87 A

Courant assigné à 70°c :	19,02 A

Courant assigné à 0°c selon iec 60947-2 :	32,27 A

Courant assigné à 10°c selon iec 60947-2 :	30,96 A

Courant assigné à -10°c selon iec 60947-2 :	33,54 A

Courant assigné à 15°c selon iec 60947-2 :	30,28 A

Courant assigné à -15°c selon iec 60947-2 :	34,16 A

Courant assigné à 20°c selon iec 60947-2 :	29,58 A

Courant assigné à -20°c selon iec 60947-2 :	34,76 A

Courant assigné à 25°c selon iec 60947-2 :	28,87 A

Courant assigné à -25°c selon iec 60947-2 :	35,36 A

Courant assigné à 30°c selon iec 60947-2 :	28,14 A

Courant assigné à 35°c selon iec 60947-2 :	27,39 A

Courant assigné à 40°c selon iec 60947-2 :	26,61 A

Courant assigné à 45°c selon iec 60947-2 :	25,82 A

Courant assigné à 5°c selon iec 60947-2 :	31,62 A

Courant assigné à -5°c selon iec 60947-2 :	32,91 A

Courant assigné à 55°c selon iec 60947-2 :	24,15 A

Courant assigné à 60°c selon iec 60947-2 :	23,27 A

Courant assigné à 65°c selon iec 60947-2 :	22,36 A

Courant assigné à 70°c selon iec 60947-2 :	21,41 A

Tension assignée de tenue aux chocs :	6000 V

Courant assigné à -10°c :	29,8 A

Courant assigné à 15°c :	26,9 A

Courant assigné à 5°c :	28,1 A

Puissance dissipée par pôle à in :	3,63 W

Altitude :	2000 m

Tension assignée d'emploi ue :	400 V

Tension assignée d'isolement :	500 V

Pouvoir de coupure ultime icu sous 400v ac selon iec 60947-2 :	10 kA

Pouvoir de coupure assigné icn sous 230v ac selon iec 60898-1 :	10 kA

Pouvoir de coupure assigné icn sous 240v ac selon iec 60898-1 :	10 kA

Pouvoir de coupure ultime icu ac selon iec 60947-2 :	20 kA

Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-2 :	20 kA

Puissance active maximale dissipée par pôle selon la norme produit :	4,5 W

Puissance dissipée totale sous in :	7,2 W

Endurance mécanique nombre de manoeuvres :	20000

Profondeur produit installé :	70 mm

Hauteur produit installé :	83 mm

Largeur produit installé :	35 mm

Couple de serrage :	2,8Nm

Température de calibration :	50 °C

Seuil minimal de tension d'emploi (ue min) :	12 V

Pouvoir de coupure assigné icn sous 400v ac selon iec 60898-1 :	6 kA

Pouvoir de coupure assigné icn sous 415v ac selon iec 60898-1 :	6 kA

Courant assigné à 30°c :	25 A

Courant assigné à 50°c selon iec 60947-2 :	25 A

Coefficient de correction du courant nominal pour 3 appareils juxtaposés :	0,95

Coefficient de correction du courant nominal pour 6 appareils juxtaposés :	0,85

Endurance électrique en nombre de cycles :	4000

Type de pôles :	2 P

Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés :	0,9

Coefficient de correction du déclenchement magnétique à 100hz :	1,1

Coefficient de correction du déclenchement magnétique à 200hz :	1,2

Coefficient de correction du déclenchement magnétique à 400hz :	1,5

Démontabilité haute pour produits modulaires :	oui

Démontabilité basse pour produits modulaires :	oui

Approprié pour montage encastré :	oui

Accessoriable :	oui

Produits auxiliaires associables :	OUI

Qc carton :	60

Qct :	PF

Type de tension :	AC

Profondeur d'encastrement (mm) :	70

Calibre/courant nominal assigné (in) (a) :	25

Fréquence (hz) :	60

Section de raccordement cable rigide (mm²) :	35

Section de raccordement cable souple (mm²) :	25

Température ambiante en fonctionnement (°c) :	70

Nombre de pole protégé :	2

Courbe :	D

Coefficient de correction du courant nominal pour 2 appareils juxtaposés :	1

Coefficient de correction du déclenchement magnétique à 60hz :	1

Degré de pollution suivant iec 60664 / iec 60947-2 :	2

Qc boite :	1

Caractéristique de déclenchement (type/courbe) :	D

Catégorie de surtension :	3

Degré de pollution :	2

Largeur en nombre de modules :	2

Nombre de pôles protégés :	2

Tension assignée de tenue aux chocs (uimp) (kv) :	6

Mots clés : Disjoncteur|Bornes Alignées Bornes Alignées | Disjoncteur courbe modules ngn225 3250614628917 hagngn225

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

89,4595 € / U HT
107,3514 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	HAGBC226 Bloc dif 2P 25A 10mA AC 3250611332268		316,2624 € / U HT 379,5149 € / U TTC

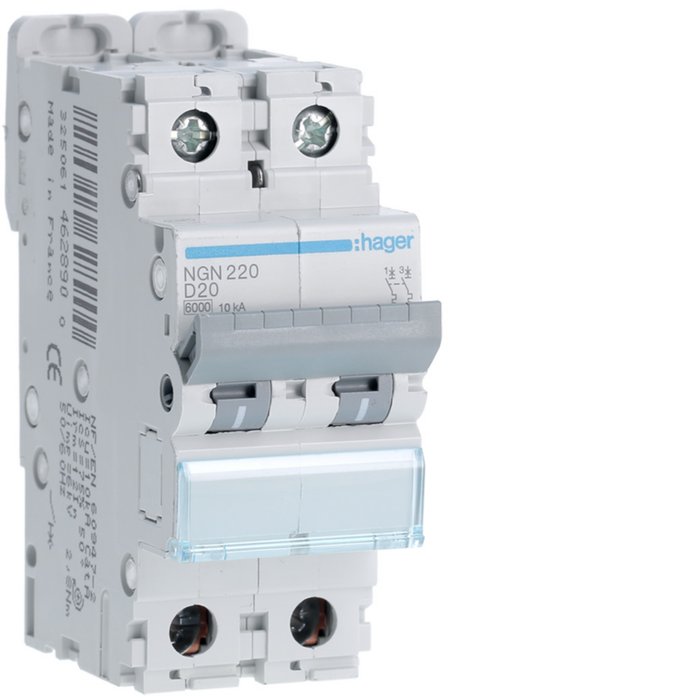

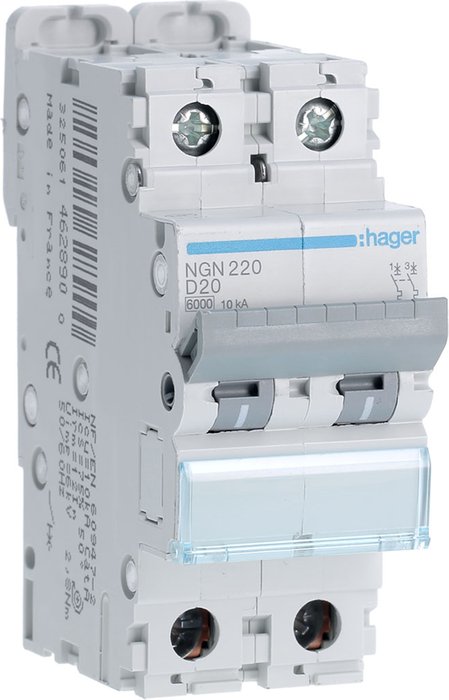

	HAGNGN220 Disj.2P 6-10kA D-20A 2m ! 3250614628900		82,5797 € / U HT 99,0956 € / U TTC	U	Ajouter
