Protection & Commande de Puissance » Hager » Disjoncteurs Moteurs

Information(s) non contractuelle(s)

Disjoncteur Magnétique 3P 20Ka 20A 3 Modules

Disj, mag, 3P 25kA 20A 400V

Code article : HAGMMN320

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	718,5120 € / U


	Prix unitaire net HT
	315,1882 € / U
	soit :
	378,2258 € / U TTC

	Eco-contribution : 0,06 € / U

	Déjà client ? Connectez-vous


	U

Marque : Hager
EAN : 3250614440205
Réf. fabricant : MMN320

Fabriqué en France

Informations complémentaires :
Disjoncteur magnétique 3P 20kA 20A 3 modules

Directive européenne rohs :	conformité volontaire

Tropicalisation/humidité/exécution :	tous climats

Position du neutre :	sans neutre

Section de raccordement des bornes amont et aval à vis, en câble souple :	0,75/16 mm²

Température de stockage :	-25 à 80 °C

Type de connexion :	cage à vis

Texte norme :	EN 60898-1

Tension assignée d'emploi ue :	230/400 V

Fréquence assignée :	50/60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide :	1/25 mm²

Directive européenne weee :	concerné

Largeur produit installé :	52,5 mm

Tension assignée de tenue aux chocs :	6000 V

Courant assigné à 30°c :	21,6 A

Courant assigné à 35°c :	20,8 A

Courant assigné à 45°c :	19,2 A

Courant assigné à 50°c :	18,4 A

Courant assigné à 55°c :	17,6 A

Courant assigné à 60°c :	16,8 A

Courant assigné à 70°c :	15,2 A

Puissance dissipée totale sous in :	1,71 W

Puissance dissipée par pôle à in :	0,59 W

Altitude :	2000 m

Tension assignée d'isolement :	500 V

Pouvoir de coupure ultime icu sous 400v ac selon iec 60947-2 :	20 kA

Pouvoir de coupure ultime icu ac selon iec 60947-2 :	20 kA

Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-2 :	20 kA

Pouvoir de coupure ultime icu sous 415v ac selon iec 60947-2 :	20 kA

Pouvoir de coupure ultime icu sous 440v ac selon iec 60947-2 :	20 kA

Valeur du seuil mini/max de fonctionnement magnétique en alternatif :	12 In

Puissance active maximale dissipée par pôle selon la norme produit :	4,5 W

Endurance électrique en nombre de cycles :	10000

Endurance mécanique nombre de manoeuvres :	20000

Profondeur produit installé :	70 mm

Hauteur produit installé :	83 mm

Couple de serrage :	2,8Nm

Pouvoir de coupure de service ics ac selon iec 60947-2 :	75 %

Pouvoir de coupure sur 1 pôle en it 400v (nf en 60947-2) :	3 kA

Courant assigné à 40°c :	20 A

Coefficient de correction du courant nominal pour 3 appareils juxtaposés :	0,95

Coefficient de correction du courant nominal pour 6 appareils juxtaposés :	0,85

Indice de protection ip :	IP20

Indice de protection (ip) :	IP20

Nombre de pôles :	3 P

Type de pôles :	3 P

Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés :	0,9

Coefficient de correction du déclenchement magnétique à 100hz :	1,1

Coefficient de correction du déclenchement magnétique à 200hz :	1,2

Coefficient de correction du déclenchement magnétique à 400hz :	1,5

Accessoriable :	oui

Tension assignée (ue) (v) :	415

Tension d'isolement assignée (ui) (v) :	500

Produits auxiliaires associables :	OUI

Courbe :	nan

Type de tension d'alimentation :	AC

Qc carton :	48

Qct :	PF

Type de tension :	AC

Profondeur d'encastrement (mm) :	70

Calibre/courant nominal assigné (in) (a) :	20

Fréquence (hz) :	60

Section de raccordement cable rigide (mm²) :	35

Section de raccordement cable souple (mm²) :	25

Température ambiante en fonctionnement (°c) :	70

Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) (ka) :	50

Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) (ka) :	25

Nombre de pole protégé :	3

Coefficient de correction du courant nominal pour 2 appareils juxtaposés :	1

Coefficient de correction du déclenchement magnétique à 60hz :	1

Degré de pollution suivant iec 60664 / iec 60947-2 :	2

Qc boite :	1

Catégorie de surtension :	3

Degré de pollution :	2

Largeur en nombre de modules :	3

Nombre de pôles protégés :	3

Nombre de pôles (total) :	3

Tension assignée de tenue aux chocs (uimp) (kv) :	6

Mots clés : Disjoncteur|Bornes Alignées Bornes Alignées | Disjoncteur magnétique modules mmn320 3250614440205 hagmmn320

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

315,1882 € / U HT
378,2258 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	HAGBD326 Bloc dif 3P 25A 30mA AC 3250611343264		240,3780 € / U HT 288,4536 € / U TTC

	HAGMMN316 Disj, mag, 3P 25kA 16A 400V 3250614440199		299,5912 € / U HT 359,5094 € / U TTC

	HAGBF341 Bloc dif 3P 40A 300mA AC 3250611363415		235,8258 € / U HT 282,9910 € / U TTC

	HAGBF326 Bloc dif 3P 25A 300mA AC 3250611363262		209,8722 € / U HT 251,8466 € / U TTC

	HAGBF325 Bloc dif 3P 25A 300mA HI ! 3250611363255		49,8893 € / U HT 59,8672 € / U TTC	U	Ajouter

	HAGBDF363 Bloc différentiel 3P 63A 30mA 3250611312413		605,6037 € / U HT 726,7244 € / U TTC

	HAGBDF340 Bloc différentiel 3P 40A 30mA 3250611312406		404,6638 € / U HT 485,5966 € / U TTC

	HAGBDF325 Bloc différentiel 3P 25A 30mA 3250611312390		372,6861 € / U HT 447,2233 € / U TTC

	HAGBD366 Bloc dif 3P 63A 30mA AC 60Hz 3250611343660		410,8301 € / U HT 492,9961 € / U TTC

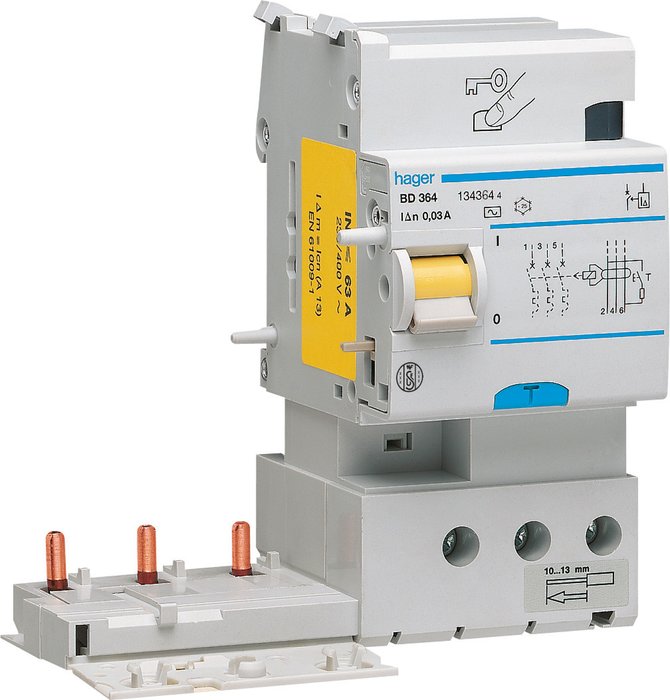

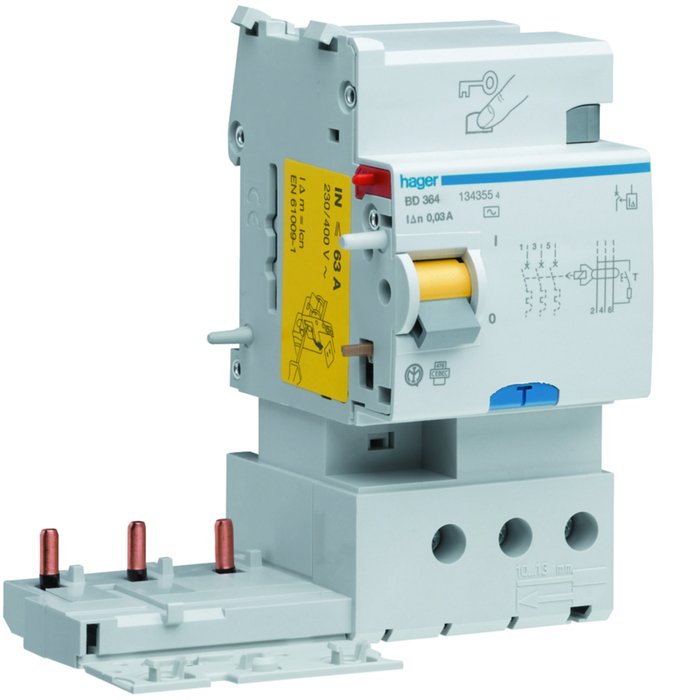

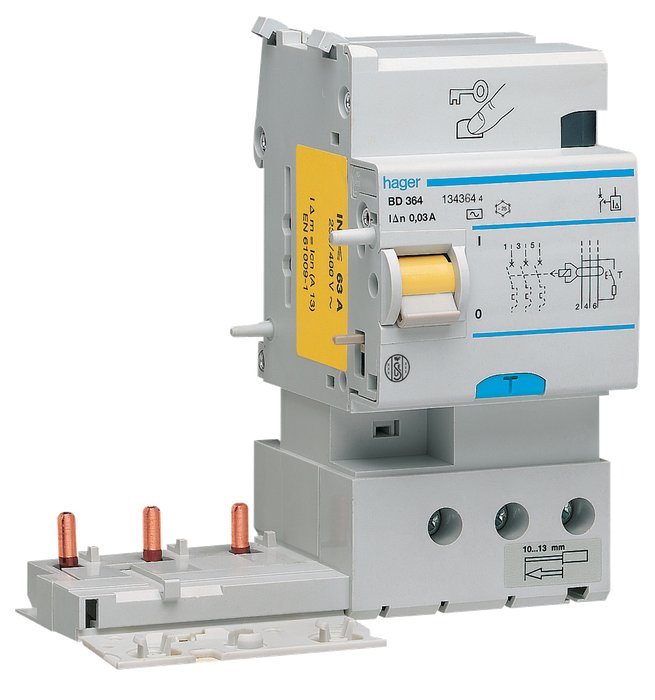

	HAGBD364 Bloc dif 3P 63A 30mA AC 3250611343646		410,8835 € / U HT 493,0602 € / U TTC
