Protection & Commande de Puissance » Hager » Disjoncteurs Moteurs

Information(s) non contractuelle(s)

Disjoncteur Moteur 0.1-0.16 A 2.5 M Iec 947

Disjoncteur moteur taille 1 0

Code article : HAGMM501N

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	252,0840 € / U


	Prix unitaire net HT
	112,1354 € / U
	soit :
	134,5625 € / U TTC

	Eco-contribution : 0,05 € / U

	Déjà client ? Connectez-vous


	U

Marque : Hager
EAN : 3250614435140
Réf. fabricant : MM501N

Informations complémentaires :
Disjoncteur moteur 0,1-0,16 A 2,5 M IEC 947

Tenue aux vibrations et chocs :	essais demi sinusoïde 10ms chocs 25g selon IEC 60068-2-27

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Tropicalisation/humidité/exécution :	IEC 60068-2-78 / IEC 60068-2-30

Texte norme :	IEC 60947-2, IEC 60 947-4-1

Directive européenne rohs :	conformité volontaire

Valeur du seuil mini/max de fonctionnement magnétique en alternatif :	12,4/15,5/18,6 In

Technique de déclenchement :	thermomagnétique

Finition de l'élément d'actionnement :	bouton rotatif

Compensation automatique de température :	-25 à 55 °C

Température de stockage :	-25 à 80 °C

Type de raccordement du circuit principal :	borne à vis

Calibre du courant de réglage thermique à 30° :	0,1/0,16 A

Type de connexion :	cage à vis

Tension assignée d'emploi ue :	230/690 V

Fréquence assignée :	50/60 Hz

Directive européenne weee :	concerné

Section de raccordement des bornes amont et aval à vis, en câble rigide :	1/6 mm²

Section de raccordement des bornes amont et aval à vis, en câble souple :	1/6 mm²

Tension assignée de tenue aux chocs :	6000 V

Pouvoir de coupure ultime icu sous 400v ac selon iec 60947-2 :	150 kA

Pouvoir de coupure 230v 50hz nf en 60947-2 :	100 kA

Pouvoir de coupure 400v 50hz nf en 60947-2 :	100 kA

Pouvoir de coupure ultime icu ac selon iec 60947-2 :	150 kA

Pouvoir de coupure ultime icu sous 415v ac selon iec 60947-2 :	100 kA

Pouvoir de coupure ultime icu sous 690v ac selon iec 60947-2 :	100 kA

Courant assigné à -15°c :	0,16 A

Courant assigné à -20°c :	0,16 A

Courant assigné à 0°c :	0,16 A

Courant assigné à 10°c :	0,16 A

Courant assigné à -10°c :	0,16 A

Courant assigné à 15°c :	0,16 A

Courant assigné à 20°c :	0,16 A

Courant assigné à 25°c :	0,16 A

Courant assigné à -25°c :	0,16 A

Courant assigné à 30°c :	0,16 A

Courant assigné à 35°c :	0,16 A

Courant assigné à 40°c :	0,16 A

Courant assigné à 45°c :	0,16 A

Courant assigné à 5°c :	0,16 A

Courant assigné à -5°c :	0,16 A

Courant assigné à 50°c :	0,16 A

Courant assigné à 55°c :	0,16 A

Courant assigné à 0°c selon iec 60947-2 :	0,16 A

Courant assigné à 10°c selon iec 60947-2 :	0,16 A

Courant assigné à -10°c selon iec 60947-2 :	0,16 A

Courant assigné à 15°c selon iec 60947-2 :	0,16 A

Courant assigné à -15°c selon iec 60947-2 :	0,16 A

Courant assigné à 20°c selon iec 60947-2 :	0,16 A

Courant assigné à -20°c selon iec 60947-2 :	0,16 A

Courant assigné à 25°c selon iec 60947-2 :	0,16 A

Courant assigné à -25°c selon iec 60947-2 :	0,16 A

Courant assigné à 30°c selon iec 60947-2 :	0,16 A

Courant assigné à 35°c selon iec 60947-2 :	0,16 A

Courant assigné à 40°c selon iec 60947-2 :	0,16 A

Courant assigné à 45°c selon iec 60947-2 :	0,16 A

Courant assigné à 5°c selon iec 60947-2 :	0,16 A

Courant assigné à -5°c selon iec 60947-2 :	0,16 A

Courant assigné à 50°c selon iec 60947-2 :	0,16 A

Courant assigné à 55°c selon iec 60947-2 :	0,16 A

Endurance mécanique nombre de manoeuvres :	100000

Altitude :	2000 m

Tension assignée d'isolement :	690 V

Pouvoir de coupure de service ics ac selon iec 60947-2 :	100 %

Puissance dissipée totale sous in :	5,4 W

Puissance dissipée par pôle à in :	1,8 W

Endurance électrique en nombre de cycles :	50000

Profondeur produit installé :	70 mm

Hauteur produit installé :	90 mm

Largeur produit installé :	45 mm

Couple de serrage :	1,7Nm

Valeur de seuil mini/max de fonctionnement magnétique en alternatif :	2/3 A

Catégorie d'emploi :	AC-3

Courant permanent nominal (iu) (a) :	0.16

Réglage de courant du déclencheur de surcharge (a) :	0.16

Indice de protection (ip) :	IP20

Type de pôles :	3 P

Détection d'un manque de phase :	Oui

Hauteur (mm) :	140

Tension de fonctionnement normale (v) :	690

Avec protection thermique :	OUI

Courant de commutation de court-circuit limite nominal icu à 400 v, ca (ka) :	150

Sensible à une défaillance de phase :	OUI

Endurance mécanique nombre de manoeuvres par heure :	40

Qc carton :	48

Qct :	PF

Largeur (mm) :	45

Profondeur (mm) :	75

Degré de pollution suivant iec 60664 / iec 60947-2 :	3

Qc boite :	1

Nombre de pôles :	3

Plage de réglage du déclencheur de court-circuit non retardé (a) :	3

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

112,1354 € / U HT
134,5625 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

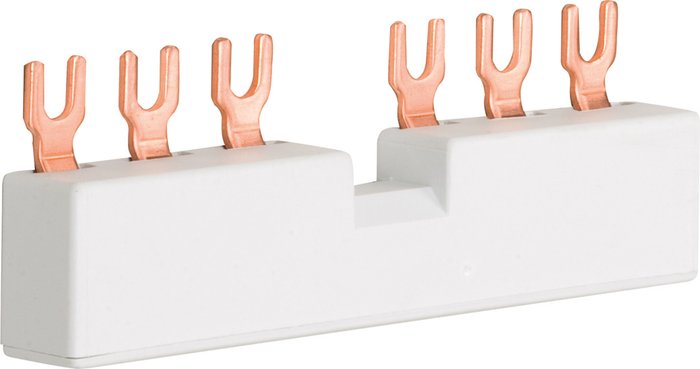

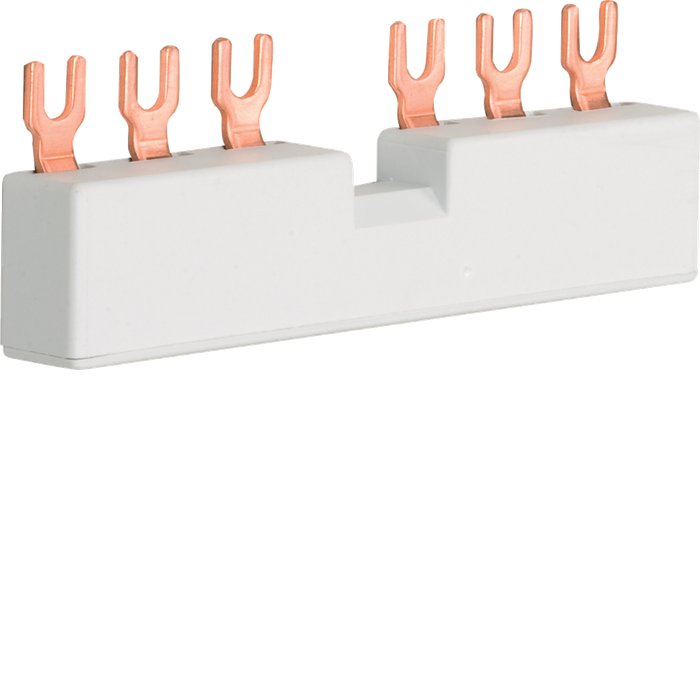

	HAGKD302M Barre pont 2 Disj,mot,3P 63A f 3250613740429		24,0426 € / U HT 28,8511 € / U TTC

	HAGMZ528N BMT Disj,mot 230VAC 3250614565144		62,2281 € / U HT 74,6737 € / U TTC

	HAGMZ527N Contact sign déf Disj,moteur 2 3250614565120		30,3812 € / U HT 36,4574 € / U TTC

	HAGMZ523N BE Disj,moteur 230V AC 3250614565137		55,7116 € / U HT 66,8539 € / U TTC

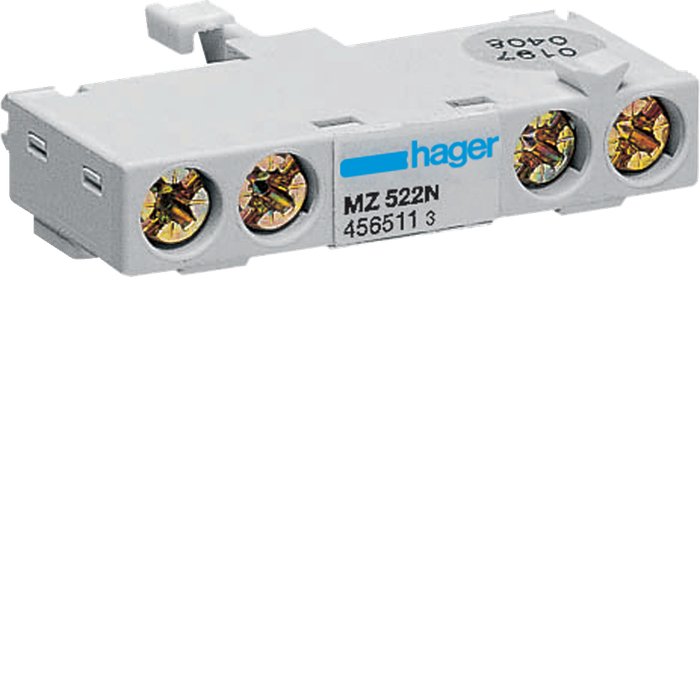

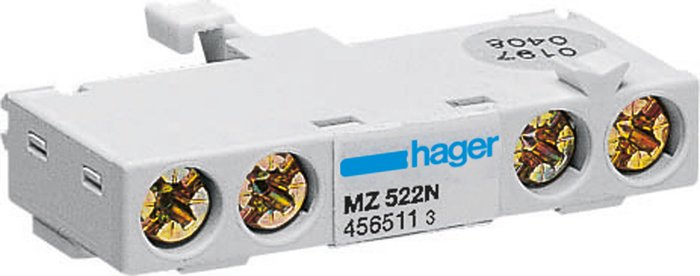

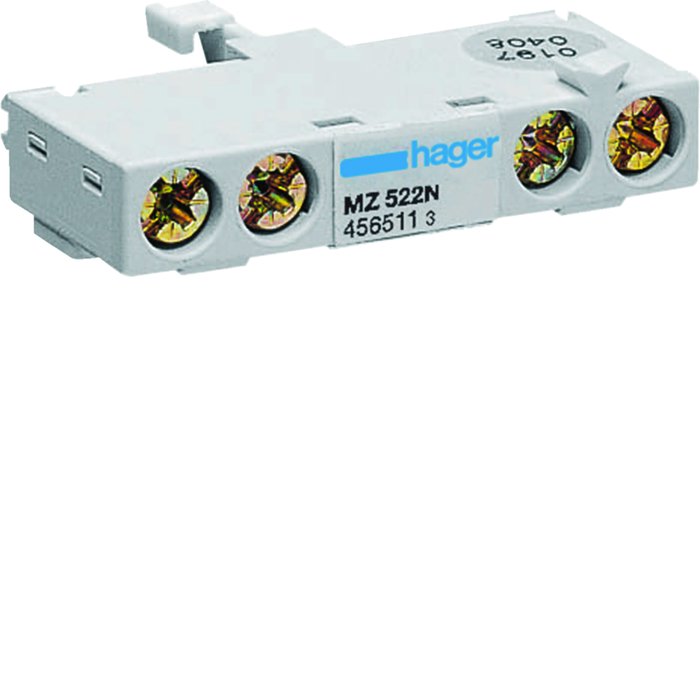

	HAGMZ522N CA face av Disj,moteur 1F 3250614565113		17,7159 € / U HT 21,2591 € / U TTC

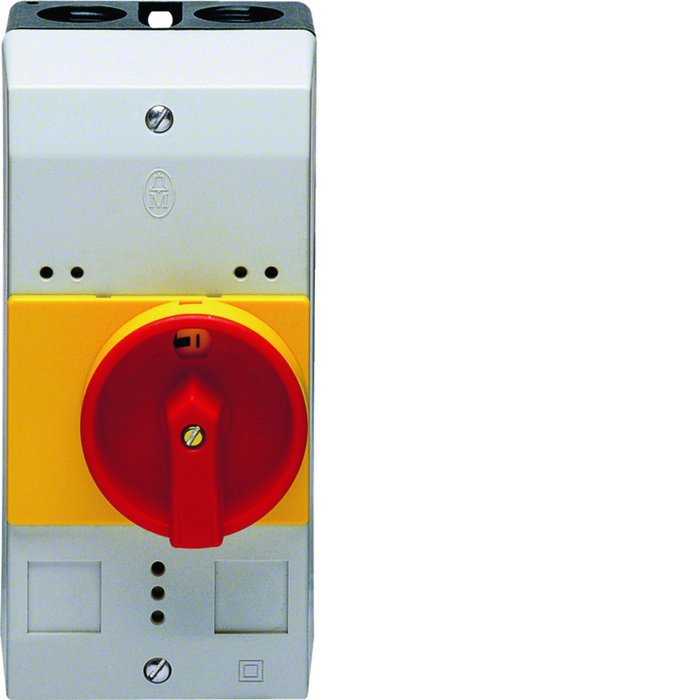

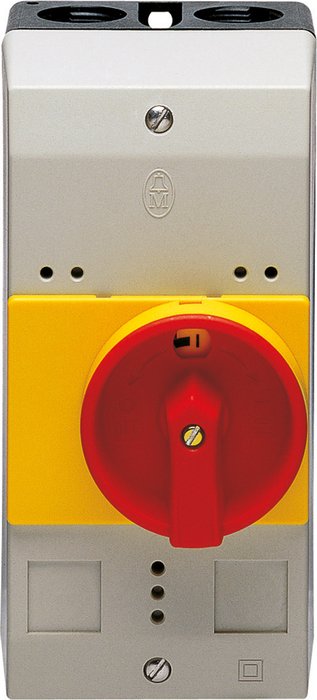

	HAGMZ521N Coff saillie IP55 Disj,moteur 3250614565168		38,6545 € / U HT 46,3854 € / U TTC

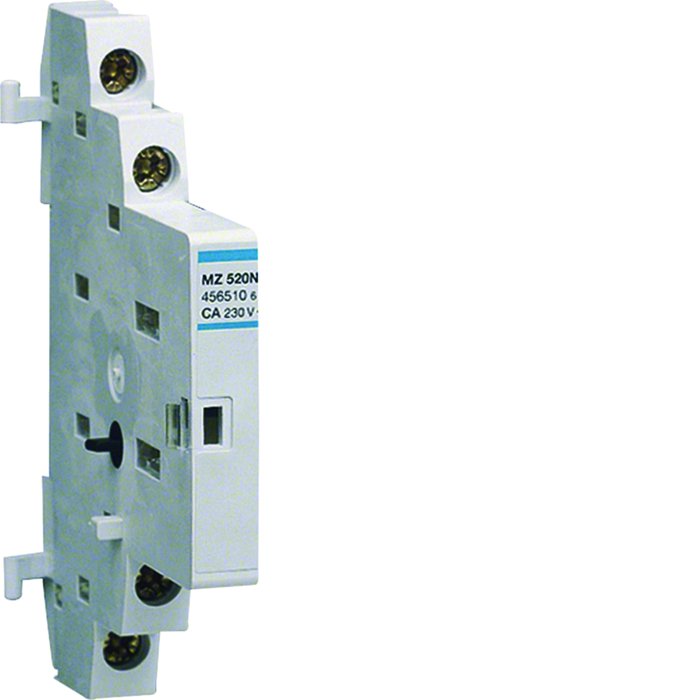

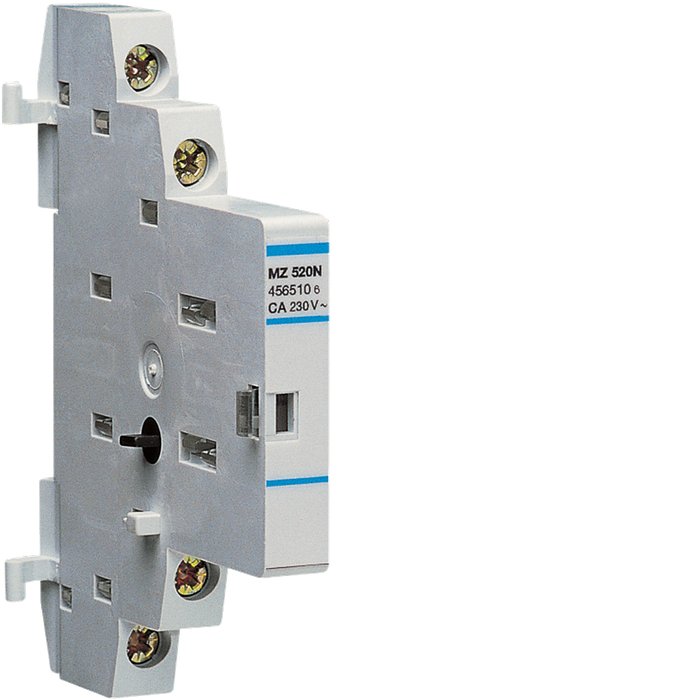

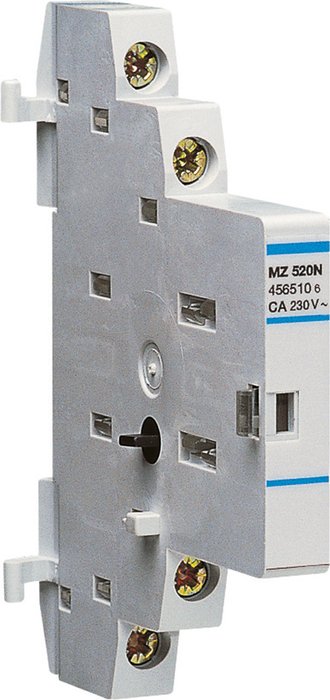

	HAGMZ520N CA Disj,moteur 10+1F 3250614565106		20,1197 € / U HT 24,1436 € / U TTC

	HAGMM504N Disjoncteur moteur taille 1 0 3250614435171		114,1768 € / U HT 137,0122 € / U TTC

	HAGMM502N Disjoncteur moteur taille 1 0 3250614435157		109,8147 € / U HT 131,7776 € / U TTC

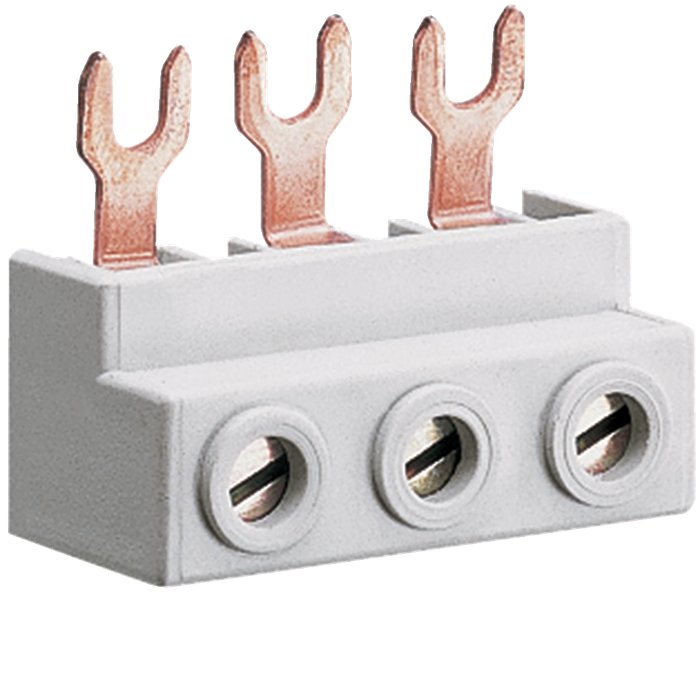

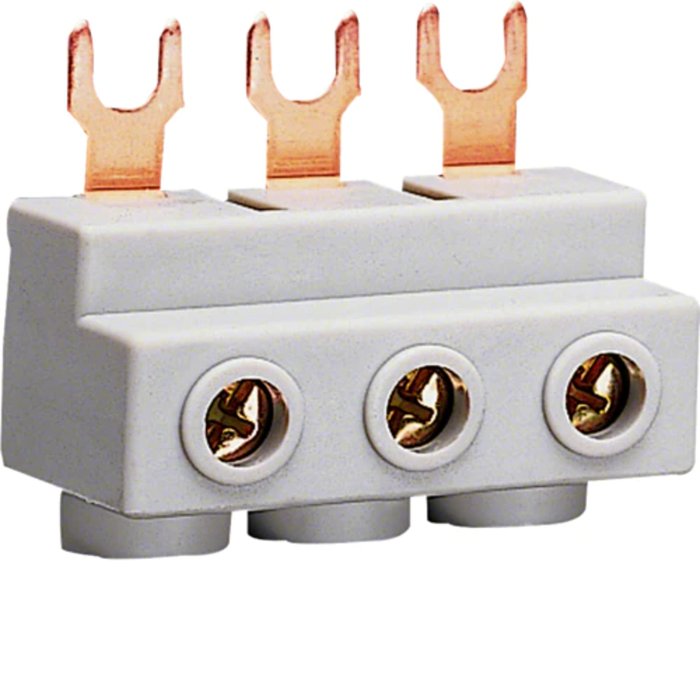

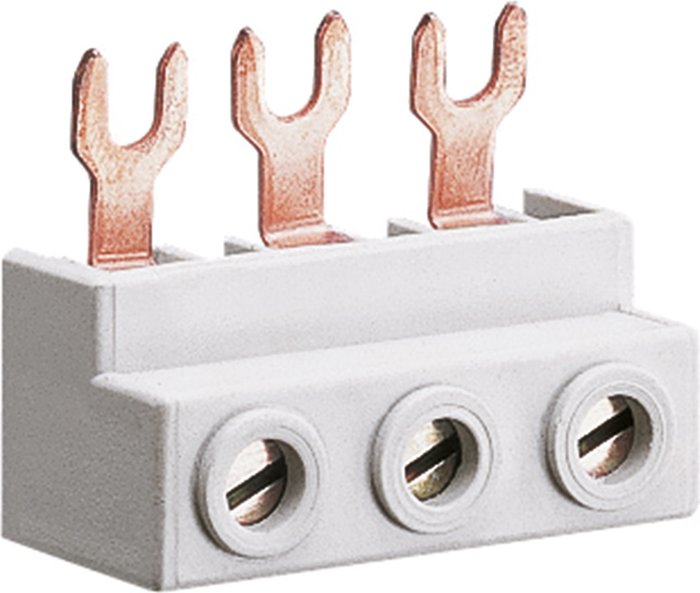

	HAGKF30M Borne racc, Disj,mot, 3P 63A f 3250613760076		18,7485 € / U HT 22,4982 € / U TTC

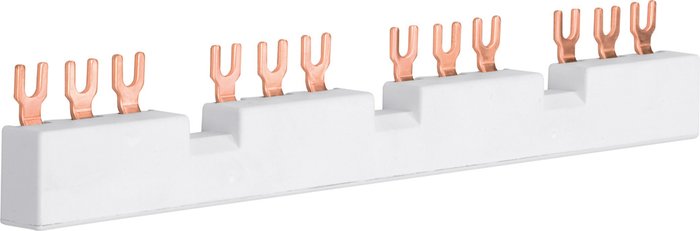

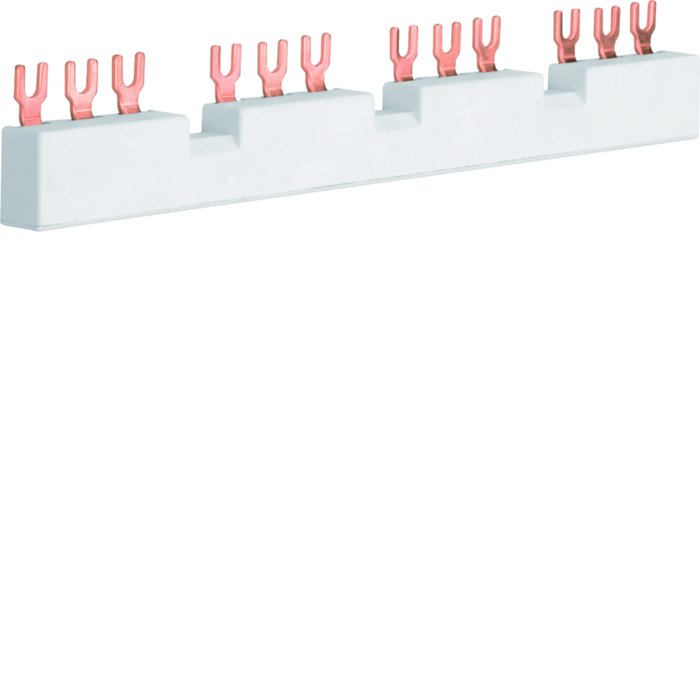

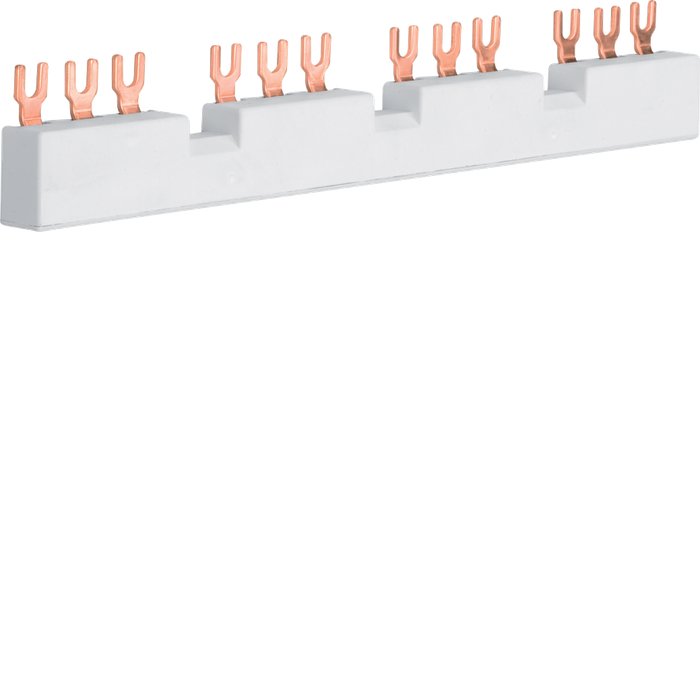

	HAGKD304M Barre pont 4 Disj,mot,3P 63A f 3250613740443		29,4137 € / U HT 35,2964 € / U TTC

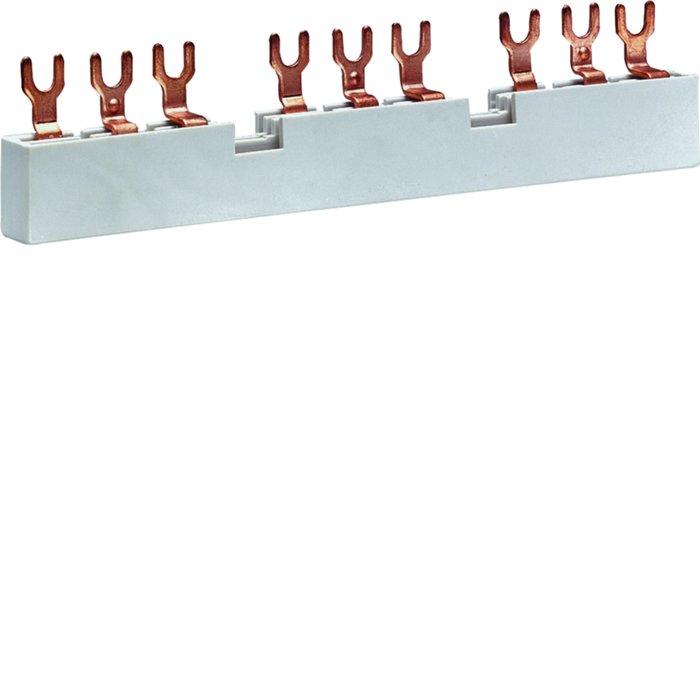

	HAGKD303M Barre pont 3 Disj,mot,3P 63A f 3250613740436		26,9804 € / U HT 32,3765 € / U TTC
