Protection Equipements & Personnes » Hager » Appareillage De Tête

Information(s) non contractuelle(s)

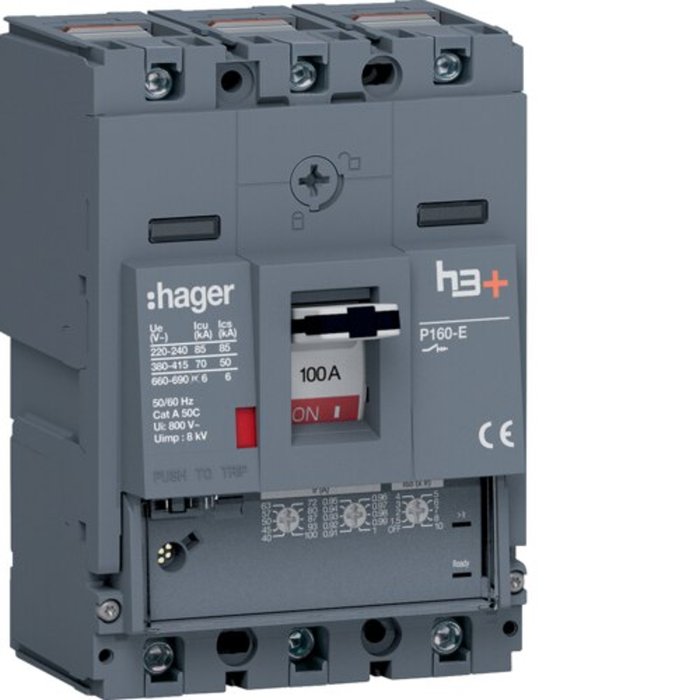

Disjoncteur Boitier Moulé H3+ P160 Lsi 3P3D 100A 70Ka Ctc

Disjoncteur h3+ P160 LSI 3x100

Code article : HAGHES100JC

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 207,2200 € / U


	Prix unitaire net HT
	961,3099 € / U
	soit :
	1 153,5719 € / U TTC

	Eco-contribution : 0,20 € / U

	Déjà client ? Connectez-vous


	U

Marque : Hager
EAN : 3250613145620
Réf. fabricant : HES100JC

Informations complémentaires :
Le HES100JC est un disjoncteur boitier moulé h3+ P160 3
pôles In100A Icu70kA de Hager, Equipé d'une unité de
déclenchement LSI, Montage sur platine, Version
raccordement à cage,

Courant nominal (a) :	100

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Coefficient de réglage ir2 :	0,91/0,92/0,93/0,94/0,95/0,96/0,97/0,98/0,99/1

Tropicalisation/humidité/exécution :	95%HR 55°C sev Kn (IEC 68-2-30/52)

Crans de réglage ir1 :	40/45/50/57/63/72/80/87/93/100 A

Protection court retard (std) : courant (isd) :	1,5, 2, 3, 4, 5, 6, 7, 8, 10

Tenue aux vibrations et chocs :	IEC 68068-2-52 Test FC

Protection court retard (std) : temporisation (tsd) :	50/100/200/300/400 ms

Directive européenne rohs :	conformité volontaire

Branchement :	Connexions frontales

Protection instantanée (ii) : crans de réglage :	3/4/5/6/7/8/10/12/15

Mode de fixation :	platine de fixation

Finition de l'élément d'actionnement :	manette / levier

Type de boitier :	Produit complet

Règlage plage court circuit, à temporisation courte :	54,6 à 1000 A

Position du neutre :	sans neutre

Texte norme :	IEC 60947-2

Température de stockage :	-35 à 70 °C

Type de raccordement du circuit principal :	borne à vis

Valeur du réglage thermique :	36,4/100 A

Type de connexion :	cage à vis

Valeur du réglage magnétique :	300/1500 A

Tension assignée d'emploi ue :	220/690 V

Section de raccordement en câble souple :	6 / 70mm²

Section de raccordement en câble rigide :	6 / 95mm²

Fréquence assignée :	50/60 Hz

Protection instantanée (ii) : type :	réglable

Protection long retard (ltd) : type de temporisation :	réglable

Protection court retard (std) : type de temporisation :	réglable

Type de commande :	Manette

Pouvoir de fermeture en court-circuit icm sous 220v ac selon iec 60947-2 :	187 kA

Pouvoir de fermeture en court-circuit icm sous 230v ac selon iec 60947-2 :	187 kA

Pouvoir de fermeture en court-circuit icm sous 240v ac selon iec 60947-2 :	187 kA

Pouvoir de fermeture en court-circuit icm sous 380v ac selon iec 60947-2 :	154 kA

Pouvoir de fermeture en court-circuit icm sous 400v ac selon iec 60947-2 :	154 kA

Pouvoir de fermeture en court-circuit icm sous 415v ac selon iec 60947-2 :	154 kA

Pouvoir de coupure sur 1 pôle en it 230v (nf en 60947-2) :	2,5 kA

Pouvoir de coupure sur 1 pôle en it 400v (nf en 60947-2) :	2,5 kA

Pouvoir de coupure sur 1 pôle en it 415v (nf en 60947-2) :	2,5 kA

Courant de courte durée admissible icw t=0.4s 220-240 v ac selon iec 60947-2 :	1,6 kA

Courant de courte durée admissible icw t=0.4s 380-415 v ac selon iec 60947-2 :	1,6 kA

Courant de courte durée admissible icw t=0.4s 660-690 v ac selon iec 60947-2 :	1,6 kA

Puissance dissipée totale sous in :	10,5 W

Hauteur produit installé :	130 mm

Altitude :	2000 m

Tension assignée d'isolement :	800 V

Pouvoir de coupure ultime icu sous 400v ac selon iec 60947-2 :	70 kA

Pouvoir de coupure de service ics sous 220v ac selon iec 60947-2 :	85 kA

Pouvoir de coupure de service ics sous 230v ac selon iec 60947-2 :	85 kA

Pouvoir de coupure de service ics sous 240v ac selon iec 60947-2 :	85 kA

Pouvoir de coupure de service ics sous 380v ac selon iec 60947-2 :	50 kA

Pouvoir de coupure de service ics sous 400v ac selon iec 60947-2 :	50 kA

Pouvoir de coupure de service ics sous 415v ac selon iec 60947-2 :	50 kA

Pouvoir de coupure de service ics sous 110-138v ac selon iec 60947-2 :	85 kA

Pouvoir de coupure ultime icu ac selon iec 60947-2 :	85 kA

Pouvoir de coupure ultime icu sous 110-138v ac selon iec 60947-2 :	85 kA

Pouvoir de coupure ultime icu sous 220v ac selon iec 60947-2 :	85 kA

Pouvoir de coupure ultime icu sous 240v ac selon iec 60947-2 :	85 kA

Pouvoir de coupure ultime icu sous 380v ac selon iec 60947-2 :	70 kA

Pouvoir de coupure ultime icu sous 415v ac selon iec 60947-2 :	70 kA

Courant assigné à 10°c selon iec 60947-2 :	100 A

Courant assigné à 15°c selon iec 60947-2 :	100 A

Courant assigné à 20°c selon iec 60947-2 :	100 A

Courant assigné à 25°c selon iec 60947-2 :	100 A

Courant assigné à 30°c selon iec 60947-2 :	100 A

Courant assigné à 35°c selon iec 60947-2 :	100 A

Courant assigné à 40°c selon iec 60947-2 :	100 A

Courant assigné à 45°c selon iec 60947-2 :	100 A

Courant assigné à 50°c selon iec 60947-2 :	100 A

Courant assigné à 55°c selon iec 60947-2 :	100 A

Courant assigné à 60°c selon iec 60947-2 :	100 A

Courant assigné à 65°c selon iec 60947-2 :	100 A

Courant assigné à 70°c selon iec 60947-2 :	100 A

Puissance dissipée par pôle à in :	3,5 W

Endurance électrique en nombre de cycles :	10000

Endurance mécanique nombre de manoeuvres :	40000

Profondeur produit installé :	97 mm

Largeur produit installé :	90 mm

Position du raccordement de circuit principal :	avant

Type de pôles :	3P3D

Tension assignée de tenue aux chocs :	8 kV

Pouvoir de fermeture en court-circuit icm sous 660v ac selon iec 60947-2 :	9 kA

Pouvoir de fermeture en court-circuit icm sous 690v ac selon iec 60947-2 :	9 kA

Pouvoir de coupure de service ics sous 660v ac selon iec 60947-2 :	6 kA

Pouvoir de coupure de service ics sous 690v ac selon iec 60947-2 :	6 kA

Pouvoir de coupure ultime icu sous 660v ac selon iec 60947-2 :	6 kA

Pouvoir de coupure ultime icu sous 690v ac selon iec 60947-2 :	6 kA

Protection instantanée (ii) : référence pour le réglage du courant :	x In

Protection court retard (std) : référence pour le réglage du courant :	x Ir

Mode de réglage magnétique suivant in ou irth :	IrTh

Indice de protection (ip) :	IP40

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	54.6

Produit équipé de la fonction protection :	oui

Fonction interrupteur principal :	oui

Fonction interrupteur sectionneur :	oui

Fonction interrupteur condamnation pour maintenance :	oui

Bloc de déclenchement :	LSI

Avec indicateur de défaut :	oui

Connection pta disponible (communication) :	oui

Connection mip disponible (communication) :	oui

Aptitude au sectionnement :	oui

Cadenassable :	oui

Couple de serrage :	6Nm

Montage sur rail din avec adaptateur en option :	oui

Convient au montage au sol :	oui

Convient au tableau de distribution :	oui

Protection instantanée (ii) :	oui

Protection surcharges long retard (ltd) :	oui

Protection long retard (ltd) : temporisation ajustable :	oui

Protection court retard (std) :	oui

Protection court retard (std) : désactivable :	oui

Protection court retard selon courbe i²t :	oui

Protection contre défaut à la terre (i²t): désactivable :	oui

Temps réglable :	oui

Avec bobine à émission en option :	oui

Accessoriable :	oui

Tension assignée (ue) (v) :	690

Relais de signalisation de déclenchement disponible :	OUI

Montage de profilés chapeaux en option :	OUI

Appareil complet avec unité de protection :	OUI

Type de tension d'alimentation :	AC

Matériau du câble :	Cu

Qct :	PF

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	70

Nombre de pole protégé :	3

Catégorie d'emploi :	A

Degré de pollution suivant iec 60664 / iec 60947-2 :	3

Qc boite :	1

Qc carton :	9

Nombre de pôles :	3
