Protection Equipements & Personnes » Hager » Appareillage De Tête

Information(s) non contractuelle(s)

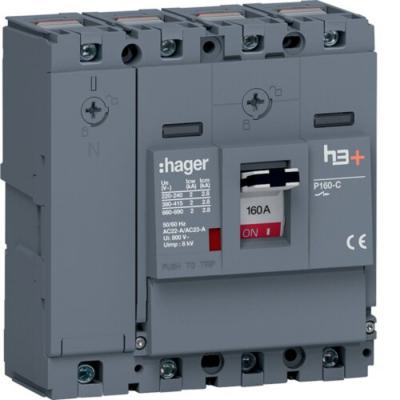

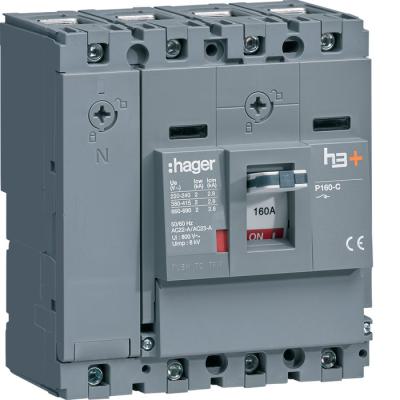

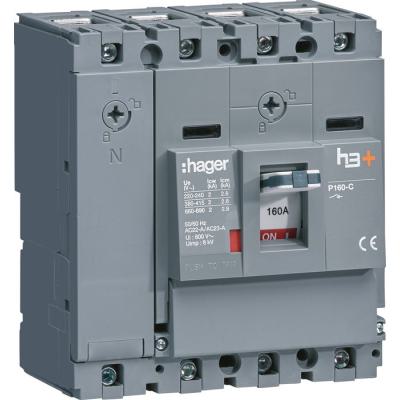

Interrupteur Boitier Moulé H3+ P160 Sw 4P Ln 160A Ctc

Interrupteur h3+ P160 4x160A

Code article : HAGHCS161AC

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	822,9120 € / U


	Prix unitaire net HT
	358,4066 € / U
	soit :
	430,0879 € / U TTC

	Eco-contribution : 0,27 € / U

	Déjà client ? Connectez-vous


	U

Marque : Hager
EAN : 3250613176907
Réf. fabricant : HCS161AC

Informations complémentaires :
Le HCS161AC est un interrupteur à déclenchement libre en
boitier moulé h3+ P160 4 pôles In160A de Hager, Montage sur
rail DIN (accessoire requis) ou platine, Version
raccordement bornes à cage,

Courant nominal (a) :	160

Ip :	IP40

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Tropicalisation/humidité/exécution :	95%HR 55°C sev Kn (IEC 68-2-30/52)

Tenue aux vibrations et chocs :	IEC 68068-2-52 Test FC

Directive européenne rohs :	conformité volontaire

Branchement :	Connexions frontales

Mode de fixation :	platine de fixation

Finition de l'élément d'actionnement :	manette / levier

Type de boitier :	Produit complet

Texte norme :	IEC 60947-3

Température de stockage :	-35 à 70 °C

Type de raccordement du circuit principal :	borne à vis

Type de connexion :	cage à vis

Tension assignée d'emploi ue :	220/690 V

Section de raccordement en câble souple :	6 / 70mm²

Section de raccordement en câble rigide :	6 / 95mm²

Fréquence assignée :	50/60 Hz

Directive européenne weee :	concerné

Type de commande :	Manette

Position du neutre :	gauche

Bloc de déclenchement :	SWITCH

Pouvoir de fermeture en court-circuit icm sous 240v ac selon iec 60947-3 :	2,8 kA

Pouvoir de fermeture en court-circuit icm sous 415v ac selon iec 60947-3 :	2,8 kA

Pouvoir de fermeture en court-circuit icm sous 690v ac selon iec 60947-3 :	2,8 kA

Puissance dissipée totale sous in :	42,3 W

Puissance dissipée par pôle à in :	14,1 W

Hauteur produit installé :	130 mm

Largeur produit installé :	120 mm

Altitude :	2000 m

Tension assignée d'isolement :	800 V

Courant assigné d'emploi en ac21 :	160 A

Endurance électrique en nombre de cycles :	10000

Endurance mécanique nombre de manoeuvres :	40000

Profondeur produit installé :	97 mm

Tension assignée de tenue aux chocs :	8 kV

Courant assigné admissible courte durée icw :	2 kA

Courant de courte durée admissible icw t=1s 660-690 v ac selon iec 60947-3 :	2 kA

Courant de courte durée admissible icw t=1s 220-240 v ac selon iec 60947-3 :	2 kA

Courant de courte durée admissible icw t=1s 380-415 v ac selon iec 60947-3 :	2 kA

Couleur de la manette, poignée :	Gris

Indice de protection ip :	IP4X

Limites échauff. parties access. (non touchées normalement) selon norme produit :	50 K

Limites échauff. parties access. (destinées à être touchées) selon norme produit :	40 K

Limites échauff. parties access. (organe de cde manuelle) selon norme produit :	25 K

Limites d'échauffement des bornes selon la norme produit :	65 K

Couleur de l'élément d'actionnement :	gris

Type de pôles :	4 P

Avec pole de neutre coupé :	oui

Fonction interrupteur principal :	oui

Fonction interrupteur sectionneur :	oui

Fonction interrupteur condamnation pour maintenance :	oui

Cadenassable :	oui

Couple de serrage :	6Nm

Montage sur rail din avec adaptateur en option :	oui

Convient au montage au sol :	oui

Convient au tableau de distribution :	oui

Avec bobine à émission en option :	oui

Accessoriable :	oui

Tension de fonctionnement normale (v) :	690

Verrouillable :	OUI

Finition interrupteur de dispositif d'arrêt d'urgence :	OUI

Finition interrupteur général :	OUI

Finition interrupteur de maintenance/réparation :	OUI

Puissance de fonctionnement nominale, ca-23, 400 v (kw) :	163

Convient pour montage au sol :	OUI

Adapté à un montage en distributeur :	OUI

Tension de fonctionnement nominale max. ue en ca (v) :	690

Déclencheur voltmétrique en option :	OUI

Courant permanent nominal, ca-21, 400 v (a) :	160

Courant permanent nominal, ca-23, 400 v (a) :	160

Type de tension d'alimentation :	AC

Matériau du câble :	Cu

Qct :	PF

Catégorie d'emploi :	A

Degré de pollution suivant iec 60664 / iec 60947-2 :	3

Qc boite :	1

Qc carton :	8

Nombre de pôles :	4

Nombre d'interrupteurs :	1

Courant nominal de courte durée admissible icw (ka) :	2
